Technische Daten

Montage mit
Hutschiene
35 × 7,5 bzw.
35 × 15
Mindestabstand
nach oben und
unten zur nächsten
Gerätereihe
einhalten
Bauform
Gehäuse: Anreihgehäuse (Minipac-
Bauform) aus hellgrauem Kunststoff,
Frontplatte blau
Montage: auf Hutschiene nach
EN 50022-35 × 7,5 bzw.
EN 50022-35 × 15

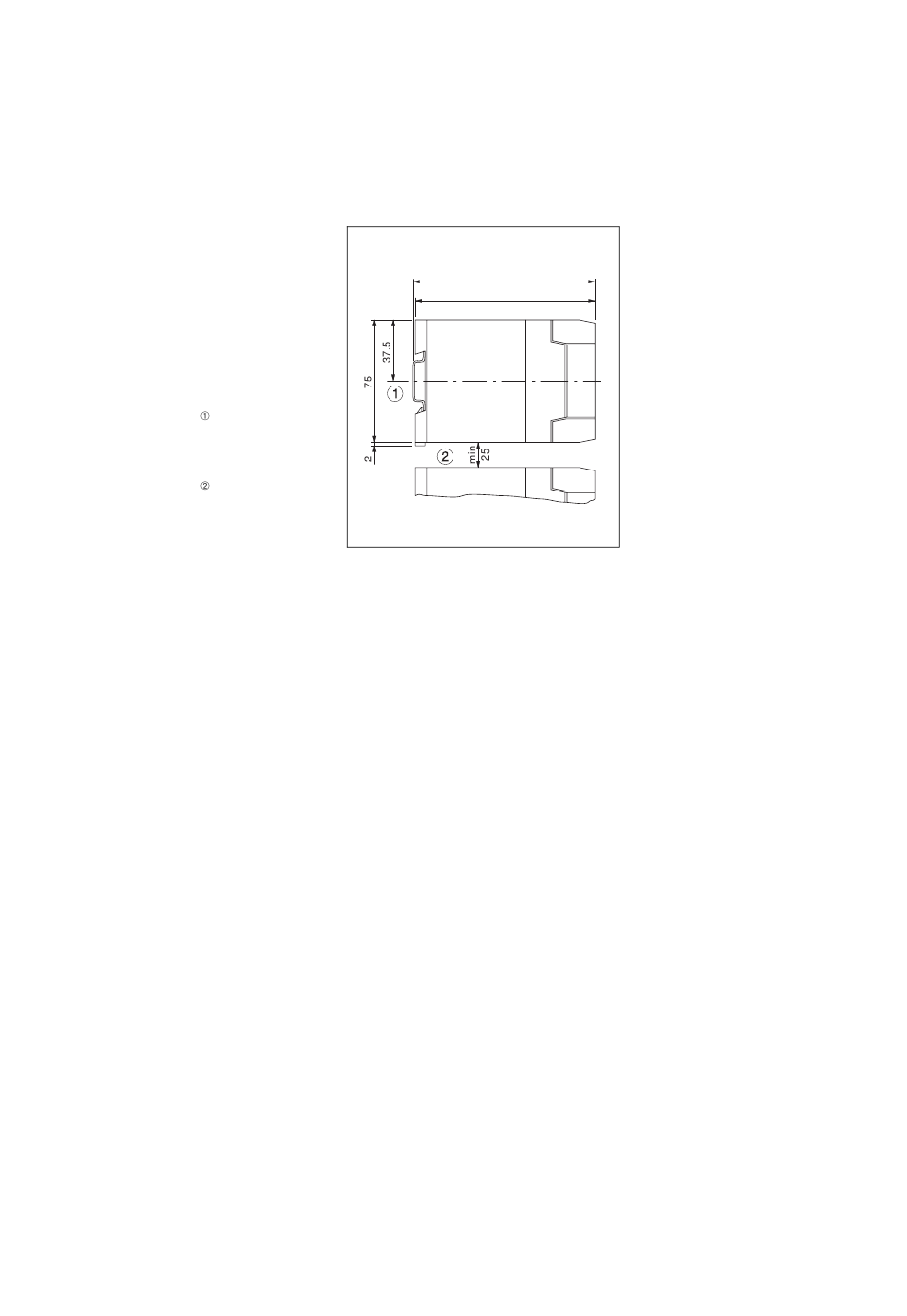

Abmessungen
113
111
Gehäusebreite bei FMC 420: 50 mm
Gehäusebreite bei FMC 423: 100 mm
Gewicht FMC 420:
0,3 kg
Gewicht FMC 423:
0,5 kg
Schutzart nach DIN 40050:
Gehäuse IP 40, Klemmen IP 20
Zulässige Umgebungstemperatur:
–20...+60 °C bei Einzelmontage
–20...+50 °C bei Reihenmontage
ohne Abstand
–20...+85 °C bei Lagerung
Elektrischer Anschluß
Klemmen: abnehmbare Klemmenblöcke,
unverwechselbar, schwarz;
bei FMC 420: 1 × 6polig, 1 × 7polig;
bei FMC 423: 1 × 6polig, 1 × 9polig
Max. Anschlußquerschnitt: (feindrahtig)
1 × 0,5 mm
bis 1 × 2,5 mm
2
2 × 0,5 mm
bis 2 × 1,5 mm
2
ohne Klemmen:
Flachstecker 0,8 × 6,3 nach DIN 46244
Netzanschluß, Wechselspannung:
220 V, –10 %...230 V, +10 %, 50/60 Hz
Varianten Netzanschluß,
Wechselspannung:
240 V, 115 V, 110 V, 24 V,
jeweils +15 %, –10 %, 50/60 Hz
5
Variante Netzanschluß, Gleichspan-
nung, nur für FMC 423: 16...32 V,
gegen Verpolung geschützt, durch
DC/DC-Wandler galvanisch von der
Versorgung getrennt
Leistungsaufnahme FMC 420:
max. 3,3 W (4,4 VA)
Leistungsaufnahme FMC 423:
max. 3,4 W (6,4 VA)
Anschließbare Meßaufnehmer:
siehe Meßeinrichtung
Verbindungsleitung zum Meßaufnehmer:
3adrig, abgeschirmt, max. 25 Ω pro Ader
Versorgungsspannung für
Meßaufnehmer: ca. 20 V
Abgleichbare Eingangssignale
für Nullpunkt: ca. 40...360 µA
(ca. 30...350 pF bei kapazitiver Mes-
sung)
für Meßspanne: ca. 20...4000 µA
(entspr. pF)
Elektromagnetische Verträglichkeit
Gemäß EN 61326-1
Betriebsmittel der Klasse B
Signalausgänge
analoges Füllstandsignal Spannung:
0...10 V, R
analoges Füllstandsignal Strom:
0...20 mA, umschaltbar auf 4...20 mA,
max. 500 Ω
R
L
Einstellzeit: typisch 0,5 s für eine
sprungartige Änderung des Ein-
gangsignals um 1 mA.
Linearitätsfehler, Netz- und Bürden-
einfluß:
< 0,5 % (Spannungsausgang)
Schaltausgang bei FMC 423
Einstellbereich: 0...100 %
Relaisausgang: 1 Relais mit potentialfrei-
em Umschaltkontakt, Schaltpunktdiffe-
2
oder
renz einstellbar zwischen 2 % und 98 %
2
Minimum-/Maximum-Sicherheitsschal-
tung wählbar
Schaltspannung: max. 250 V
Dauerstrom: max. 4 A
Schaltleistung: bei Wechselstrom:
max. 500 VA, cos ϕ > 0,7
bei Gleichstrom: max. 100 W bis 48 V,
max. 50 W bis 250 V
min. 5 kΩ
L
