Funktionsweise des
Silometer FMC

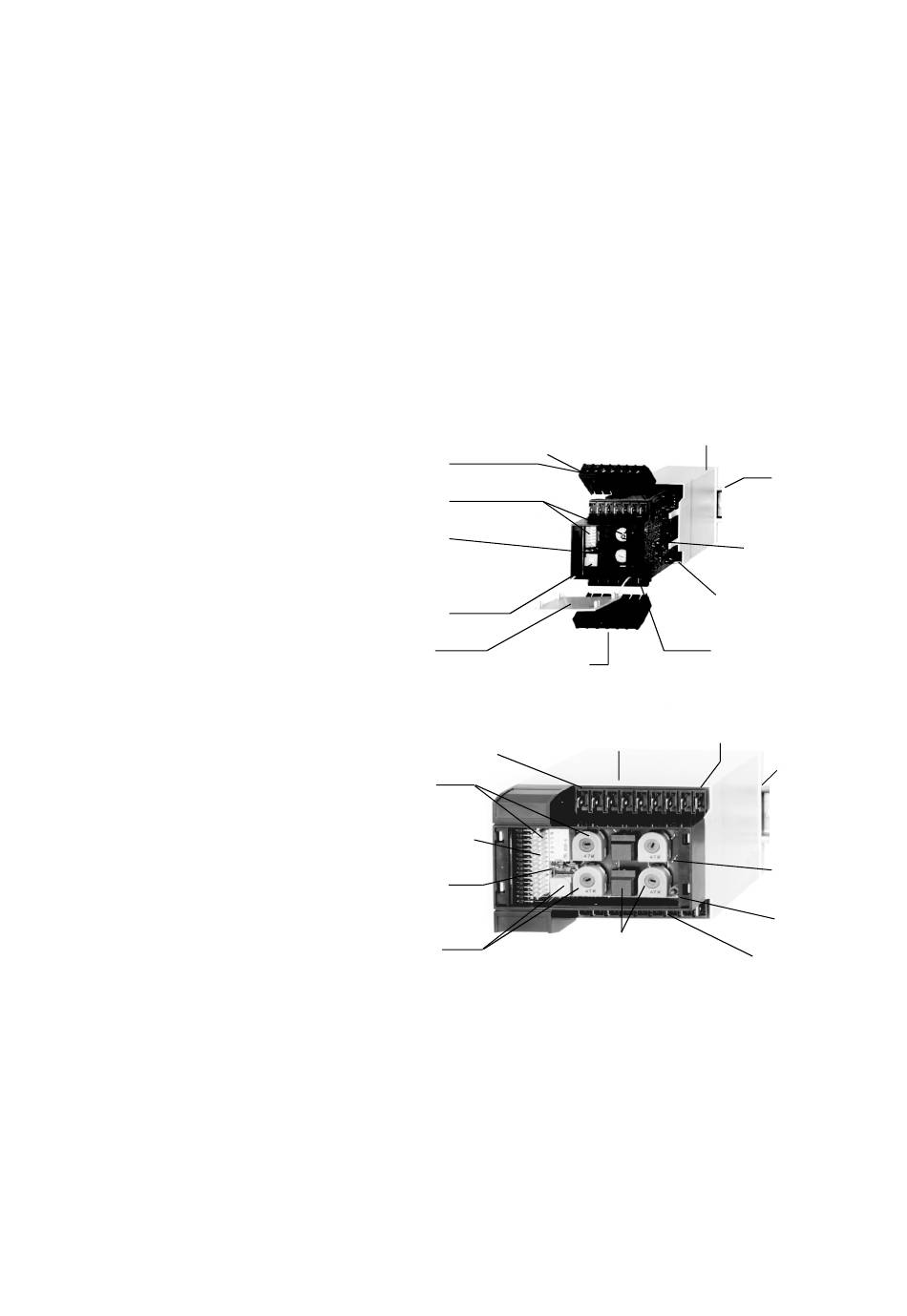

Aufbau des Silometer
FMC 420
Aufbau des Silometer
FMC 423

Einbauhinweise

Das Silometer versorgt die Meßaufneh-
mer mit den eingebauten Meßumformern
mit Gleichstrom und empfängt von dort
ein füllstandproportionales Meßsignal
von ca. 0...4 mA.
Am Ausgang des Silometer stehen dann
die normierten Signale 0...10 V und
0...20 mA (bzw. 4...20 mA) für die Fern-
anzeige des Füllstandes zur Verfügung.
Das Silometer FMC 423 hat außer den
Analogausgängen auch noch einen
Schaltausgang. Der obere Schaltpunkt
kann zwischen 2 % und 100 %, der
untere Schaltpunkt zwischen 0 % und
dem oberen Schaltpunkt eingestellt
werden; die kleinste Schaltpunktdiffe-
renz beträgt 2 %.
für
abnehmbare
Signalleitungen
Klemmenblöcke
Einsteller
für Vollabgleich
(Verstärkung)
Schalter für
Ausgangsstrom
0...20 mA oder
4...20 mA
Einsteller
für Leerabgleich
(Nullpunkt)
Hinweise
für Abgleich
für Netzanschluß
Umschaltung
Minimum-/Maximum-
Sicherheit
Einsteller für
Vollabgleich
(Verstärkung)
Leuchtdiodenreihe
für Füllstandanzeige
Schalter für
Ausgangsstrom
0...20 mA oder
4...20 mA
Einsteller für
Leerabgleich
(Nullpunkt)
Üblich ist die Montage in einem Schalt-
schrank auf symmetrischer Tragschiene
(Hutschiene) nach EN 50022-35 × 7,5
oder EN 50022 35 × 15.
Wenn Sie die Geräte dicht an dicht ne-
beneinander setzen, darf die maximale
Umgebungstemperatur während des
Betriebs 50 °C im Schaltschrank betra-
gen, bei einem Mindestabstand von
10 mm zwischen den Geräten maximal
60 °C, gemessen in 1 cm Abstand ober-
halb der Geräte.
3
Das Gerät kann in Minimum- oder Maxi-
mum-Sicherheitsschaltung betrieben
werden:
Minimum-Sicherheit
Das Relais fällt ab, wenn der untere
Schaltpunkt unterschritten wird oder die
Netzspannung ausfällt.
Maximum-Sicherheit
Das Relais fällt ab, wenn der obere
Schaltpunkt überschritten wird oder die
Netzspannung ausfällt.
Eine Leuchtdiode zeigt den Schaltzu-
stand an.
Die Leuchtdiodenreihe auf der Front-
platte des Silometer FMC 423 zeigt die
Füllhöhe in 10%-Schritten an und dient
zum exakten Leer- und Vollabgleich
ohne zusätzliche Meßgeräte.
nur 50 mm breit
umlötbar auf
Netzspannung
zwischen 110 V und 240 V
Anschlüsse für
Service-Instrument
für Signalleitungen
100 mm breit
Einsteller für
Abgleich des
für Netz- und Relais-Anschluß
Zweipunktreglers
Weitere Montagemöglichkeiten:
Wandbefestigung oder Schutzgehäuse
IP 55; siehe Technische Information
TI 009F/00/de.
Montage auf
Normschiene
Anzeige für
Betriebsbereitschaft
Montage für
Normschiene
Anschlüsse für
Service-Instrument
Anzeige für
Relaisstellung
