3 | Transport, Installation und Anschluss
3.6 S
CHNITTSTELLEN
3.6.1

RS485

Seite 18
Die Wägeterminals der MSI-Reihe bieten verschiedene Möglichkeiten
Wägezellen / Wägeplattformen (Wägebrücken) mit der Auswerteelektronik zu
verbinden.
Grundsätzliches
• Verfügt das Wägeterminal auf der Rückseite über einen oder mehrere 5-
polige Stecker, dienen diese zum Anschluss von 4-Leiter oder 6-Leiter
Wägezellen. In diesem Fall befindet sich die Auswerteelektronik zur
Umwandlung des analogen Wägezellensignals in einen digitalen Wert im
Wägeterminal.
• Befinde(t)n sich auf der Rückseite des Wägeterminals ein oder mehrere 4-
polige Stecker, dienen diese zum Anschluss von Wägeplattformen
(Wägebrücken) mit integrierter Auswerteelektronik, d. h. die
Auswerteelektronik befindet sich innerhalb der Plattform. In diesem Fall
werden die Wägeinformationen über die Schnittstelle RS485 an das
Wägeterminal übermittelt.

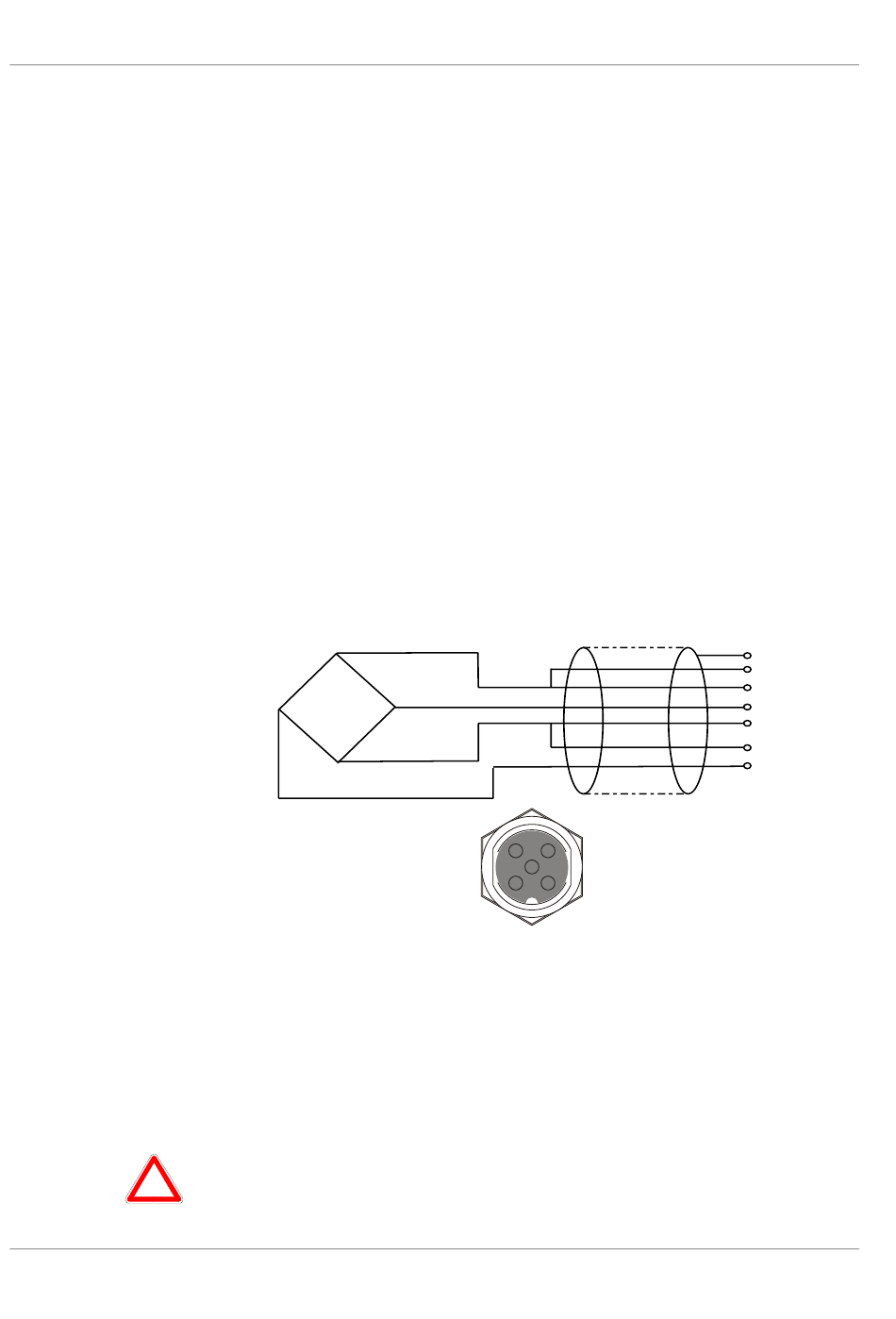

Anschluss einer 6-Leiter Wägezelle
5-poliger Stecker-Anschluss von 6-Leiter Wägezelle
EXC+
Zelle
SIG+
EXC -

Pinbelegung:

1. EXC + / Sense + (braun)
2. Signal – (weiß)
3. EXC – / Sense – (blau)
4. Signal + (schwarz)
5. GND (grau)
Achtung
Die Sense-Leitungen werden nicht separat ausgewertet. Eine Korrektur des
Messwertes wird nicht vorgenommen.
BOSCHE Wägetechnik
SIG-
3 4
5
2 1
Wägeterminal MSI
5 GND
1 Sen+
1 EXC +
2 SIG -
3 EXC -
3 Sen -
4 Sig +
SHIELD
