3.2 Bohren der Löcher zur Befestigung der Konsolen
Bohren Sie nun die Löcher mit einem geeigneten Bohrer für Ihren Montageuntergrund. Vor dem
Verschrauben das Loch unbedingt vom Bohrstaub befreien. Hierzu mit einer Bürste und Druckluft das
Loch reinigen.
Bei Montage auf wärmegedämmten Fassaden ist der Dämmputz oder der Vollwärmeschutz als
nicht druckstabil anzusehen. Die Verschraubung muss im dahinterliegenden, tragfähigen
Untergrund erfolgen. Ebenso müssen die Konsolen vollflächig oder im Bereich der Schrauben mit
geeignetem Material unterfüttert werden.
Anschließend die Konsolen mit einem geeigneten Befestigungsmaterial verschrauben. Vor dem
endgültigen Festziehen der Schrauben, mit dem vorgegebenen Drehmoment, die Konsolen mit der
Wasserwaage und der Richtlatte nochmals ausrichten. Hierbei darauf achten, dass die Konsolen in allen
Achsen in einer Linie montiert sind.
Unebenheiten des Untergrunds müssen durch geeignete Unterlagen ausgeglichen werden.
Abschließend alle Schrauben mit dem vorgegebenen Anzugsdrehmoment festziehen.

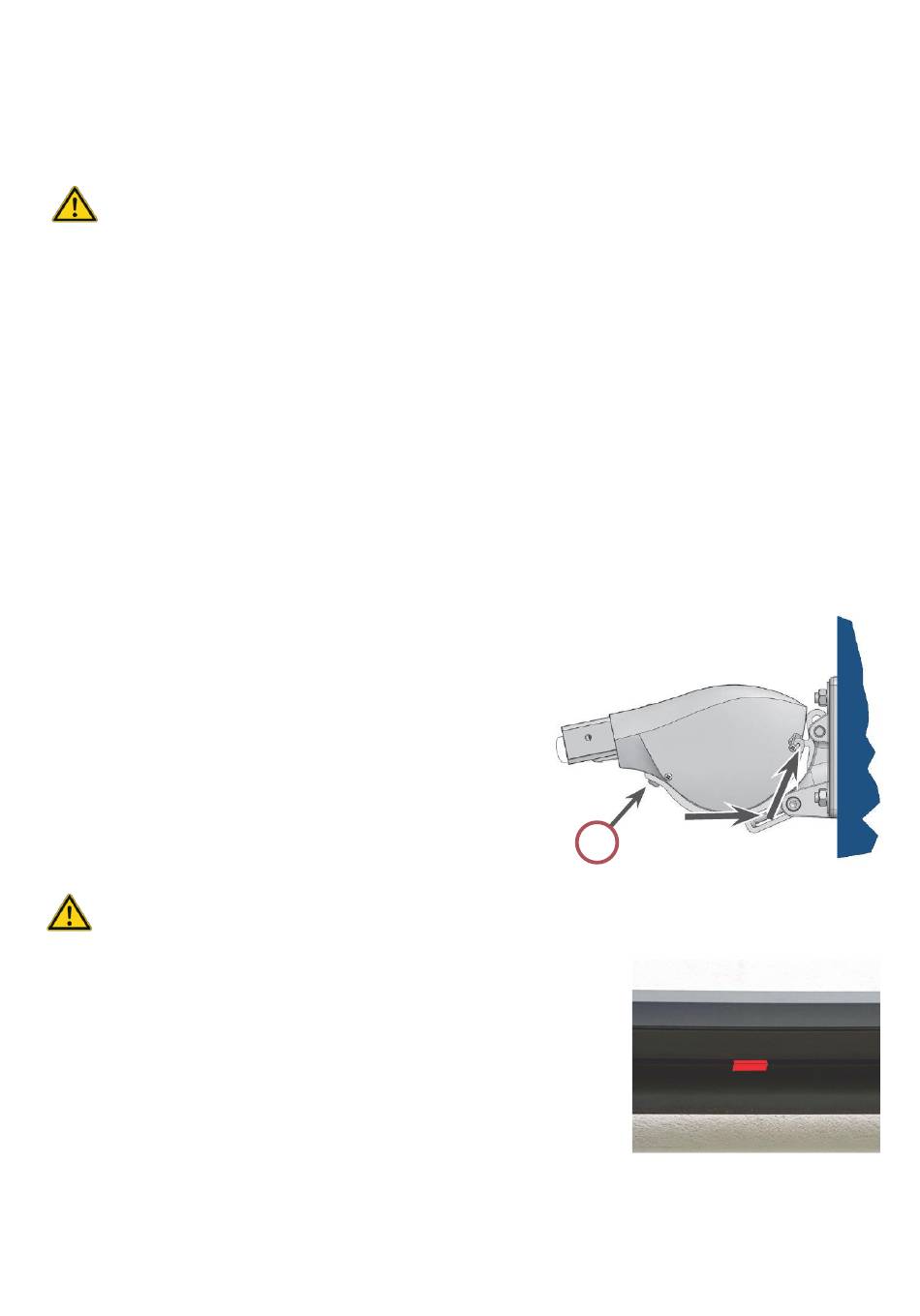

3.3 Markise einhängen
Zum Anheben der Markise ausreichend Personal
bereitstellen. Das Gewicht der Markise kann sich bei
diesem Modell auf bis zu 100 kg belaufen.
Zuerst darauf achten, dass beide Konsolen dieselbe
Neigung haben (Neigungsverstellung siehe Punkt 3.6).
Dann die leicht nach oben gekippte Markise in den
hinteren Arretierungssteg der Konsole einhängen und
nach
unten
absenken.
Linsenkopfschrauben (01) und dem im vorderen
Klemmkanal
des
Vierkantmuttern sichern.
Bei der Montage der Deckenwinkel müssen die
Konsolen zum Einhängen des Kastens etwas
nach unten geneigt werden.
Je nach Ausführung und Größe der Anlage befinden sich im
Auslieferungszustand mittig oder mehrmals verteilt auf der
Unterseite des Kastens am Einlauf des Ausfallprofiles, ein oder
mehrere Kunststoffteile (im Bild ROT gekennzeichnet). Sollte(n)
diese Einfahrhilfe(n) vorhanden sein, ist diese für die einwandfreie
Funktion der Anlage zwingend notwendig und darf auf keinem Fall
entfernt werden.
- 10 -
Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten
Das
Gehäuse
Gehäuses
eingelegten
mit
01
