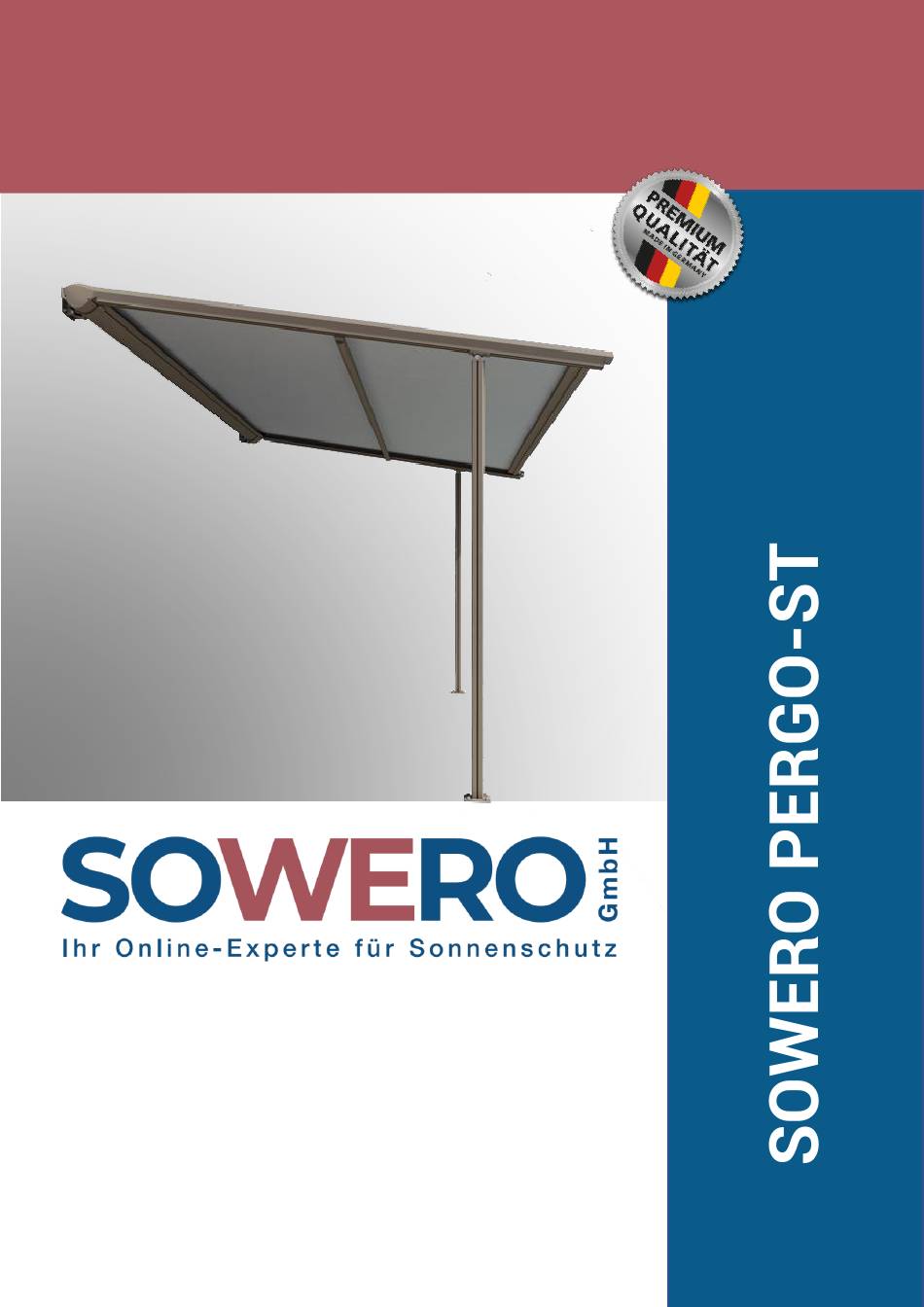

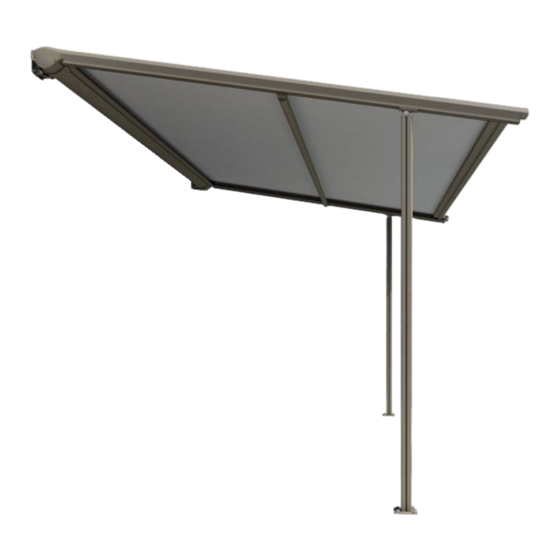

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG VOR MONTAGE UND GEBRAUCH SORGFÄLTIG LESEN UND ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN! Egerlandstraße 4 D-86476 Neuburg a. d. Kammel Tel. 08283 / 998950 Fax. 08283 / 998954 info@sowero.de...
-
Seite 2: Inhaltsverzeichnis
7.2 Korrektur Fallprofil 7.3 Instandhaltung, Pflege und Wartung 7.4 Instandsetzung und Reparatur 8.0 Nach der Montage 8.1 Einweisung Funktionsweise 8.2 Übergabe 8.3 Demontage und Entsorgung 9.0 Anhang - 1 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 3: Sicherheitshinweise / Allgemein
Klasse 2 5 (nach Beaufort-Skala) 29 – 38 km/h Klasse 3 6 (nach Beaufort-Skala) 39 – 49 km/h SOWERO Markisen und Komponenten sind nach den Bestimmungen der Norm DIN EN 13561 konstruiert und gefertigt. ACHTUNG: Windwiderstandsklasse CE-Aufkleber entspricht Windwiderstandsklasse des Produktes. Dies gibt die max. mögliche Belastung an, nicht jedoch tatsächliche... - Seite 4 Pflege und Wartung des Produktes. Lesen und Handhabung der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der SOWERO PERGO-ST mit dem Inhalt der Montageanleitung vertraut. Für die Sicherheit von Personen ist es wichtig die Anweisungen zu befolgen.
- Seite 5 Elektrische Arbeiten müssen gemäß VDE 0100 durch eine zugelassene Elektrofachkraft erfolgen. Die beigefügten Montagehinweise der mitgelieferten elektrischen Komponenten sind zu beachten. Motoreinstellung erfolgt gemäß beigefügter Einstellanleitung. Grundlegende Sicherheitsmaßnahmen Halten Sie sich bei der Montage und Installation der SOWERO PERGO-ST an die Anweisungen und Warnhinweise der Montageanleitung.
-
Seite 6: Vorbereitung Installation Und Montage
Bestellung übereinstimmt. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Ebenso ist die Firma SOWERO GmbH bei Beschädigungen bzw. fehlenden Bauteilen schriftlich und zwingend vor der Montage zu informieren. 2.2 Montagehilfsmittel / Werkzeug Maßband / Meterstab... -
Seite 7: Montagearten
Der Winkel zur Montage der Anlage an der Decke kann dann wahlweise nach vorne oder nach hinten zeigend montiert werden. Maß C 100 mm Maß C 100 mm - 6 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 8: Vorbereitung Und Positionierung Der Markise
= Achsmaß der Steher + 150 mm = Achsmaß + 107 mm 3. Außenmaß der Steher = Anlagenbreite – 33 mm = Achsmaß + 17 mm =Achsmaß Steher + 60 mm - 7 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 9: Untergrund Prüfen
Montageort eine lange Richtlatte anlegen um eventuelle Unebenheiten ausfindig zu machen. Wichtig: Die Konsolen müssen zwingend auf einer Achse montiert werden um spätere Funktionsstörungen der Anlage zu vermeiden. - 8 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 10: Montage Und Befestigung Einzelanlage Sowero Pergo-St
Bohrbilder der Konsolen auf die ermittelten Konsolenpositionen übertragen. Hierbei die Konsolen mit Hilfe der Wasserwaage ausrichten. Die Konsolen müssen zueinander fluchten. Nehmen Sie hierzu eine Richtlatte / Schlagschnur und die Wasserwaage zur Hilfe. - 9 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 11: Bohren Der Löcher Zur Befestigung Der Konsolen
Kunststoffteile (im Bild ROT gekennzeichnet). Sollte(n) diese Einfahrhilfe(n) vorhanden sein, ist diese für die einwandfreie Funktion der Anlage zwingend notwendig und darf auf keinem Fall entfernt werden. - 10 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 12: Steher Montieren
Die Führungsschienen nicht zu sehr seitlich und in der Höhe bewegen, da es wegen der Hebelwirkungen zu Beschädigungen der Anlage kommen kann. Senkkopfschrauben unten am Stehergelenk leicht anziehen und Schiene somit fixieren. - 11 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 13: Neigung Der Markise Einstellen
Verschrauben Sie nun aus dem Klemmkanal des Querträgers heraus die Gewindeschraube mittels Inbusschlüssel mit den Nutensteinen im Steher. Achten Sie hierbei auf die richtige Ausrichtung des Querträgers. - 12 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 14: Gegenzug Einhängen
Schneiden Sie hierzu Beginn ein Stück ab und formen Sie hieraus eine Schlaufe, welche um den Steher der Pergo-ST gelegt wird und am Flaschenzug eingehängt wird (01). Das andere Ende des Flaschenzuges (02) wird an der Schlaufe, welche am Ausfallprofil angebracht ist, eingehängt. -
Seite 15: Montage Tuchstützen
Zum Abschluss der Montage müssen noch die Schienen am Kasten gesichert werden. Fahren Sie hierzu die Anlage ca. 20 cm aus. Führungsschienen mittels mitgelieferter Senkkopfschrauben (01) mit dem Steckzapfen des Gehäuses verschrauben. - 14 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 16: Montage Und Befestigung Reihenanlage Sowero Pergo-St
Feld herausziehen. Wenn die Umlenkrolle montiert ist, die Spannung an den betroffenen Feldern langsam mit Hilfe des Flaschenzuges abbauen. Fahren Sie nun bei Punkt 3.10 fort. - 15 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 17: Inbetriebnahme Elektromotor
2. Fahren Sie die Anlage komplett ein. Prüfen Sie ob das Ausfallprofil oben selbstständig abschaltet. Wenn die Markise oben weiter läuft sofort manuell über Schalter oder Sender stoppen. Wenn die Pergolamarkise Pergo-ST entweder oben oder unten oder in beiden Richtungen nicht selbstständig stoppt, sind die Endlageneinstellungen gelöscht. Dies kann in seltenen Fällen durch Spannungsspitzen oder sonstige Störungen auftreten. -
Seite 18: Motorenübersicht
Untere Endlage: fixe Endlage Einstellung Endlagen: über Hand- / Wandsender Werkseitige Einstellung: Endlagen eingestellt Elektrischer Anschluss: Festverkabelung am Hausanschluss (siehe unten) Kabellänge: ca. 0,5 Meter Elektrischer Anschluss: Bedienungsanleitung - 17 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 19: Bedienung
Endposition ist erreicht, wenn der Motor eigenständig abschaltet. Markise einfahren (Pfeiltaste AUF) Bedienelement drücken und Markise bis zur gewünschten Beschattung oder ganz einfahren. Die Endposition ist erreicht, wenn der Motor eigenständig abschaltet. - 18 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 20: Einstellung, Wartung Und Reparatur
Ausrichtung der gesamten Anlage nicht falsche Ausrichtung vom prüfen und ggf. korrigieren. Gestell Wenn i. O. Fallprofil neu ausrichten(siehe 7.2) Markise ist locker Konsolen gelockert Anzugsdrehmoment gemäß Setzanweisung prüfen - 19 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 21: Korrektur Fallprofil
Nachlassen des Zugbandes das Fallprofil auf Position gebracht werden. Danach Gewindestift (04) anziehen und mit Mutter (03) kontern. Überstehendes Gurtband aufrollen und in der Abdeckung verstauen. Abdeckung anbringen und mit Senkschraube befestigen. - 20 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 22: Instandhaltung, Pflege Und Wartung
7.4 Instandsetzung und Reparatur Durch unsachgemäße Reparatur können Personen- oder Sachbeschädigungen verursacht werden. Wenden Sie sich bei eventuellen Beschädigungen bitte erstrangig an die Firma SOWERO oder lassen Sie die Reparatur von einer qualifizierten Fachperson durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen nur Original Ersatzteile verwendet werden. -
Seite 23: Nach Der Montage
Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt umweltgerecht gemäß den geltenden, nationalen und örtlichen Vorschriften. - 22 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 24: Anhang
Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 Beachten Sie hierzu bitte unsere Hinweise unter 1.0 in dieser Montage- und Bedienungsanleitung - 23 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 25: Konformitätserklärung
86476 Neuburg an der Kammel DEUTSCHLAND Tel.: +49 (0) 8283 998950 Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 - 24 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... - Seite 26 Notizen - 25 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
