3.0 Montage und Befestigung Einzelanlage SOWERO PERGO-ST

3.1 Festlegen und Messen der Konsolenpositionen

Die passenden Konsolen liegen dem
Lieferumfang bei.

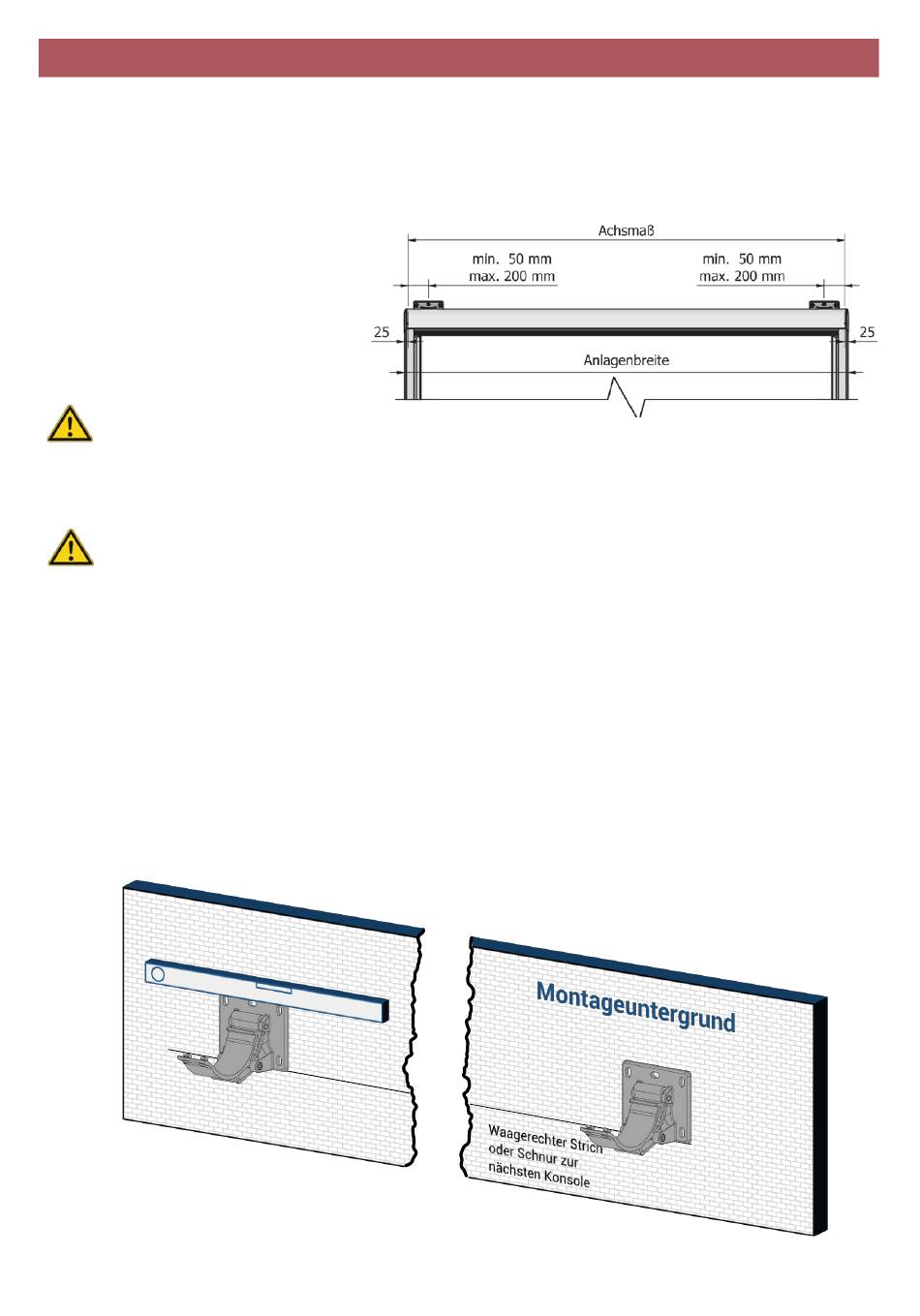

Die Positionierung der Konsolen
können Sie, ausgehend
Achsmaß der
nebenstehenden Grafik entnehmen.
Das minimale bzw. maximale
Setzmaß der Konsolen darf
nicht überschritten werden.
Dies kann zu Beschädigungen
und Fehlfunktionen
Markise führen.
Besonderheit Reihenanlagen:
Konsolenbreite Standard =
200 mm, daher min. 100 mm
einrücken.
Wir empfehlen die Konsolen entsprechend der oben aufgeführten Vorgaben auf die Markise
aufzustecken und die Konsolenabstände auf den Montageuntergrund zu übertragen. Danach die
Bohrbilder der Konsolen auf die ermittelten Konsolenpositionen übertragen. Hierbei die Konsolen mit
Hilfe der Wasserwaage ausrichten. Die Konsolen müssen zueinander fluchten. Nehmen Sie hierzu eine
Richtlatte / Schlagschnur und die Wasserwaage zur Hilfe.
- 9 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten
vom
Anlage, der
der
