3.2 Bohren der Löcher zur Befestigung der Konsolen
Bohren Sie nun die Löcher mit einem geeigneten Bohrer für Ihren Montageuntergrund. Den von uns
empfohlenen Bohrdurchmesser, bei den von Ihnen gewählten Optionen, finden Sie in der Setzanweisung.
Um die Setzanweisung zu öffnen, öffnen Sie den Link, welchen Sie auf Ihrer Rechnung finden. Alternativ
können Sie den QR-Code scannen um direkt zur Anleitung zu gelangen. Aus statischen Gründen sind an
allen Konsolenbohrungen, Schrauben zu setzen.
Bitte halten Sie sich hier an die empfohlenen Angaben. Vor dem Verschrauben das Loch unbedingt vom
Bohrstaub befreien. Hierzu mit einer Bürste und Druckluft das Loch reinigen.
Bei Montage auf wärmegedämmten Fassaden ist der Dämmputz oder der Vollwärmeschutz als
nicht druckstabil anzusehen. Die Verschraubung muss im dahinterliegenden, tragfähigen
Untergrund erfolgen. Ebenso müssen die Konsolen vollflächig oder im Bereich der Schrauben mit
geeignetem Material unterfüttert werden.
Anschließend die Konsolen mit einem geeigneten Befestigungsmaterial verschrauben. Vor dem
endgültigen Festziehen der Schrauben, mit dem vorgegebenen Drehmoment, die Konsolen mit der
Wasserwaage und der Richtlatte nochmals ausrichten. Hierbei darauf achten, dass die Konsolen in allen
Achsen in einer Linie montiert sind.
Die beiden äußeren Konsolen zuerst befestigen und ausrichten. Nun können Sie von Konsole zu
Konsole eine Schnur spannen und so das Ausrichten erleichtern.
Unebenheiten des Untergrunds müssen durch geeignete Unterlagen ausgeglichen werden.
Abschließend alle Schrauben mit dem vorgegebenen Anzugsdrehmoment festziehen.

3.3 Nur bei Anlagen mit Schutzdach

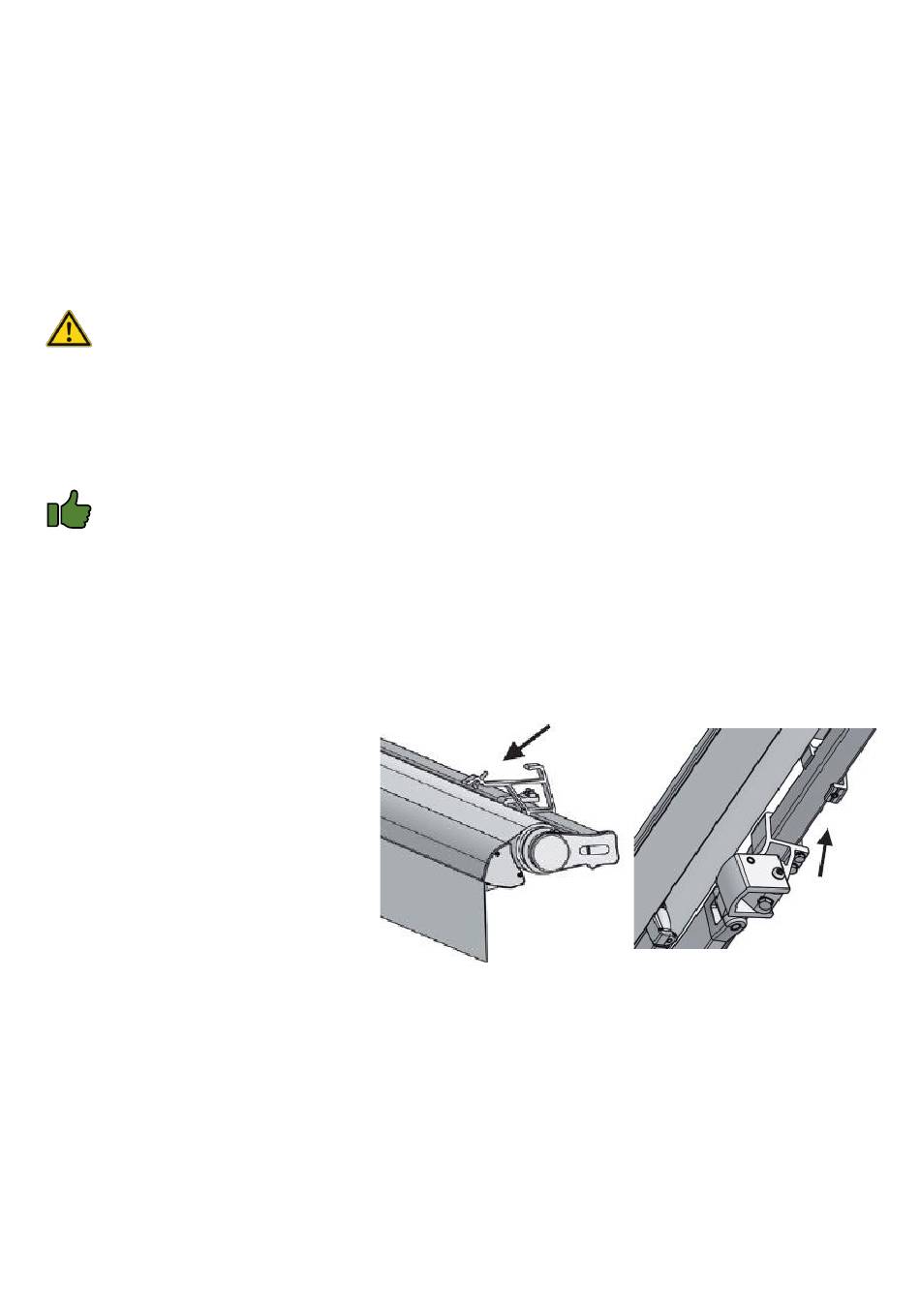

Die Haltebügel müssen vor der
Montage der Anlage noch auf das
Tragrohr aufgeschoben
Berücksichtigen Sie
Ausrichtung der Halterungen bitte
die spätere Position der Konsolen.
Anschließend müssen
Haltebügel mit den Gewindestiften
an der Unterseite
werden.
Endmontage Regenschutzdach
siehe Punkt 3.5.
3.4 Markise einhängen
Zum Anheben der Markise ausreichend Personal bereitstellen. Das Gewicht der Markise kann sich bei
diesem Modell auf bis zu 65 kg belaufen.
Zum Einhängen das Tragrohr der Markise von vorne in die Konsolen einschieben. Hierbei ist darauf zu
achten, dass die Markise nicht verkantet wird, was zu Beschädigungen führen kann. Anschließend die
Sicherungsschrauben von unten in die Bohrung stecken und mittels Mutter sichern. Vor dem anziehen
der Schrauben muss die Markise noch abschließend ausgerichtet werden.
- 10 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten
werden.
bei der
die
verklemmt
Haltebügel
Gewindestift
