2.4 Vorbereitung und Positionierung der Markise

0
500
1000
1500
2000
2500
3000
0 500
Bevor Sie mit der Montage beginnen, bereiten Sie Ihren Arbeitsplatz so vor, dass Sie ausreichend Platz
haben. Legen Sie sich das unter 2.2 aufgeführte Handwerkszeug zurecht und entfernen Sie eventuelle
Verpackungen an der Markise. Legen Sie nun die Position der Markise am Montageort fest.

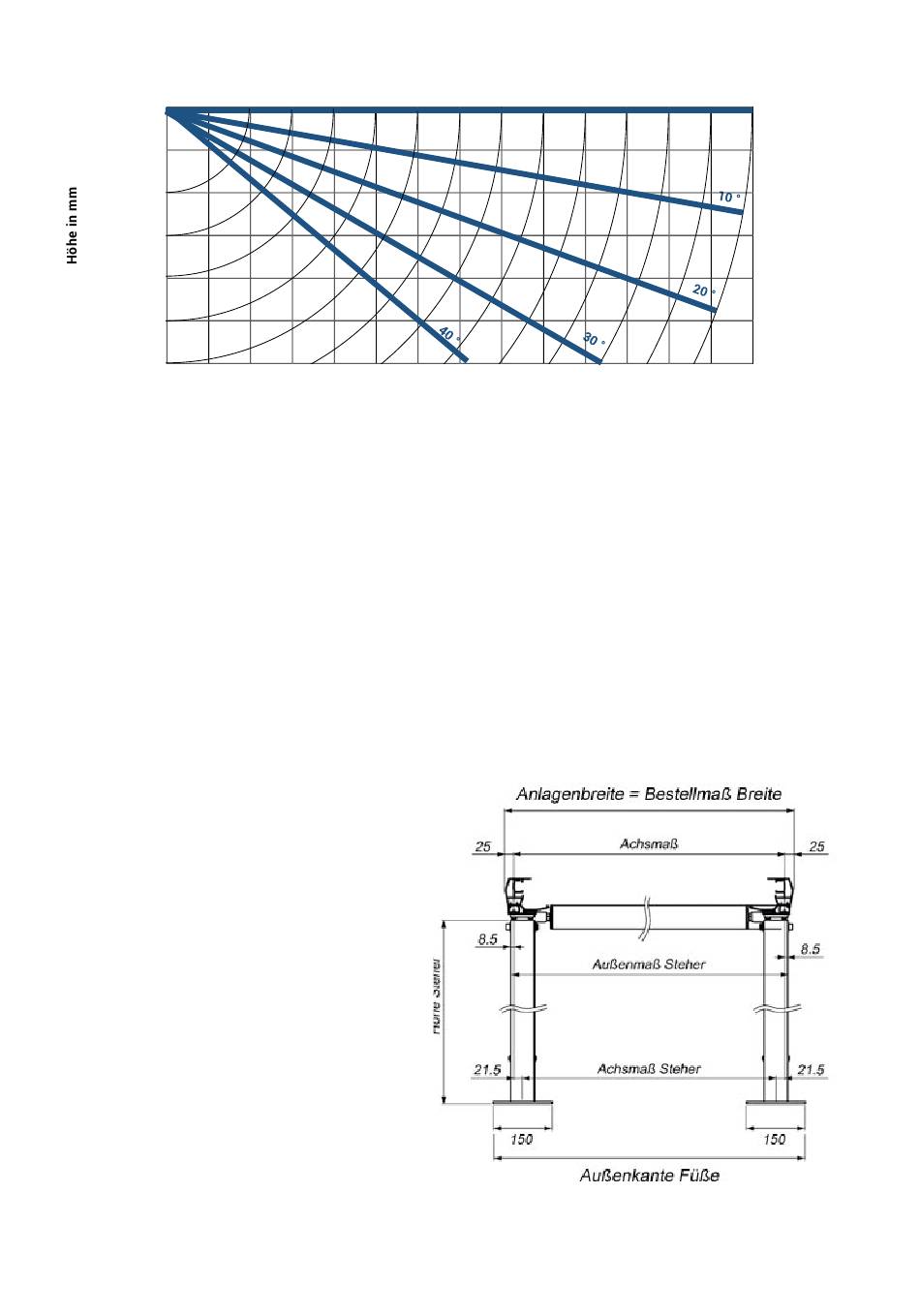

Gerade bei größeren Neigungen kann sich die Durchgangshöhe stark reduzieren, was Sie der
obenstehenden Grafik entnehmen können. Eine ausreichende Durchgangshöhe ist einzuhalten um
Verletzungen zu vermeiden. Bitte berücksichtigen Sie dies bei der Ermittlung der Montagehöhe
Sollten Sie Ihre Markise bei Regen nutzen wollen, siehe Punkt 8.1 in dieser Anleitung.
Weitere Angaben zur Maßberechnung
1. Achsmaß der Steher
= Anlagenbreite – 93 mm
= Außenkante Füße – 150 mm
= Achsmaß – 43 mm
2. Außenkante der Füße
= Anlagenbreite + 57 mm
= Achsmaß der Steher + 150 mm
= Achsmaß + 107 mm
3. Außenmaß der Steher
= Anlagenbreite – 33 mm
= Achsmaß + 17 mm
=Achsmaß Steher + 60 mm
- 7 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten
1000 1500 2000 2500 3000 3500 4000 4500 5000
Ausfall in mm
5500 6000 6500 7000
