3.0 Montage und Befestigung S-BASIC offene Gelenkarmmarkise

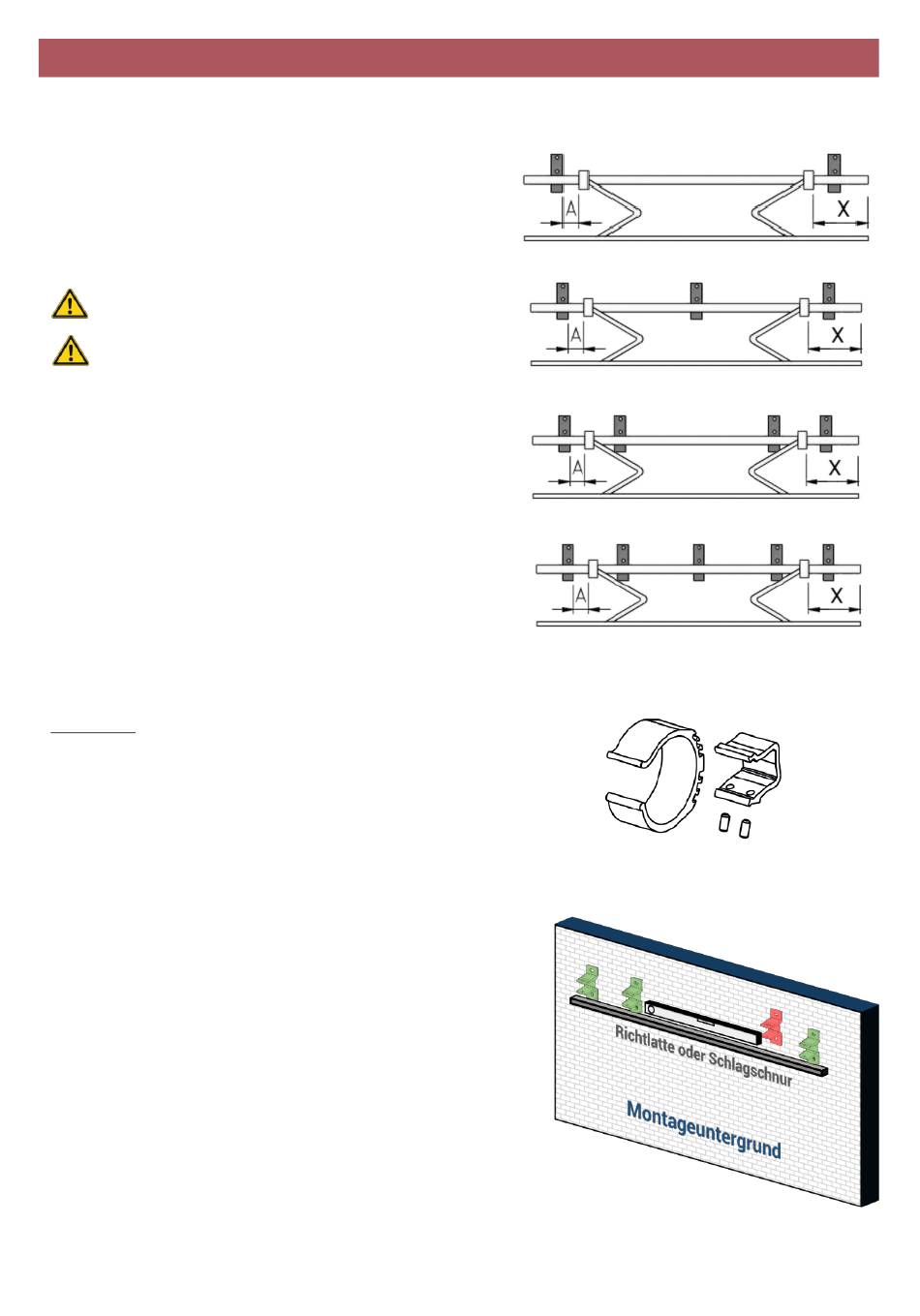

3.1 Festlegen und Messen der Konsolenpositionen

Abhängig von der Breite, dem Ausfall und auch dem
Montageuntergrund
Bestellvorgangs die Anzahl der Montagekonsolen
ermittelt. Nebenstehend finden Sie eine schematische
Darstellung mit möglichen Konsolenzahlen.
Das Maß A darf max. 150 mm betragen!
Das Maß X finden Sie in der Artikelbeschreibung
auf Ihrer Rechnung.
Bei 3 Konsolen ist die mittlere Konsole auszumitteln.
Bei 4 Konsolen sind die mittleren Konsolen möglichst
nah am Armhalter anzubringen.
Bei 5 Konsolen sind die äußeren der mittleren drei
Konsolen möglichst nahe am Armhalter zu positionieren.
Die Konsole in der Mitte ist auszumitteln.
Bei schmalen Anlagen kann es sein, dass die Konsolen
nicht außerhalb der Arme angebracht werden können.
Hier sind die Konsolen dann innerhalb der Armhalter
anzubringen. Das Maß A (Abstand zum Armhalter) muss
hier ebenfalls eingehalten werden.
Ausnahme: Ab 451 cm Markisenbreite werden ja nach
Tuchkonfektion 1-2
nebenstehende Grafik) verbaut. Diese sind bereits
vormontiert und müssen an der definierten Stelle
verbleiben. Die Konsolen sind dann ggf. möglichst nahe
neben der Tuchwellenstütze zu positionieren.
Wir empfehlen die Konsolen entsprechend der oben
aufgeführten Vorgaben
aufzustecken und die Konsolenabstände auf den
Montageuntergrund zu übertragen.
Danach die Bohrbilder der Konsolen auf die ermittelten
Konsolenpositionen übertragen. Hierbei die Konsolen mit
Hilfe der Wasserwaage ausrichten. Die Konsolen müssen
zueinander fluchten.
Nehmen Sie hierzu eine Richtlatte / Schlagschnur und die
Wasserwaage zur Hilfe.
- 9 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten
werden im Laufe
Tuchwellenstützen
auf das Vierkantrohr
des
(siehe
