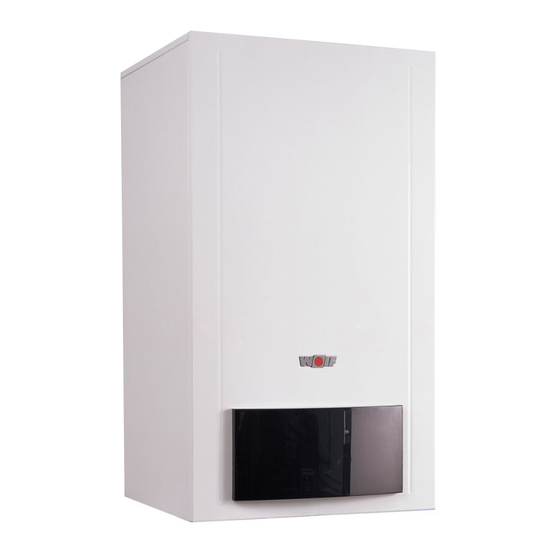

Wolf CGB-(K)-11 Handbuch
Gasbrennwertgeräte
Vorschau ausblenden
Andere Handbücher für CGB-(K)-11:
- Wartungsanleitung (52 Seiten) ,
- Wartungsanleitung (56 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
DE
Wartungsanleitung
Gasbrennwertgeräte
CGB-(K)-11/20/24, CGS-20/160, CGS-24/200,
CGW-11/100 CGW-20/120, CGW-24/140,
CGI-20/120, TGC-20/24, TGS-20/160
Seite 2 -18
ES
Manual de mantenimiento
Caldera de condensacion a gas
CGB-(K)-11/20/24, CGS-20/160, CGS-24/200,
CGW-11/100 CGW-20/120, CGW-24/140,
CGI-20/120, TGC-20/24, TGS-20/160
Página 19 - 36
GB
Service Manual
Gas condensing boilers
CGB-(K)-11/20/24, CGS-20/160, CGS-24/200,
CGW-11/100 CGW-20/120, CGW-24/140,
CGI-20/120, TGC-20/24, TGS-20/160
Page 37 - 54
Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel.: +49 (0)8751/74-0, Fax: +49 (0)8751/74-1600, www.wolf-heiztechnik.de
Art.-Nr. 3044826_201602
Änderungen vorbehalten
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf CGB-(K)-11
Inhaltszusammenfassung für Wolf CGB-(K)-11
- Seite 1 CGI-20/120, TGC-20/24, TGS-20/160 Página 19 - 36 Service Manual Gas condensing boilers CGB-(K)-11/20/24, CGS-20/160, CGS-24/200, CGW-11/100 CGW-20/120, CGW-24/140, CGI-20/120, TGC-20/24, TGS-20/160 Page 37 - 54 Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel.: +49 (0)8751/74-0, Fax: +49 (0)8751/74-1600, www.wolf-heiztechnik.de Art.-Nr. 3044826_201602 Änderungen vorbehalten...
- Seite 2 Wartungsanleitung Inhaltsverzeichnis ................. Seite Sicherheitshinweise ......................3 Wartungsablauf ...................... 4-16 Liste benötigter Teile ....................17 Übersicht der Arbeitsschritte mit Wartungsprotokoll ...........18 3044826_201602...
-
Seite 3: Sicherheitshinweise
Alle Wartungsarbeiten dürfen nur von einem Fach- handwerker durchgeführt werden. Jährliche Wartung sowie die ausschließliche Ver- wendung von Original Wolf-Ersatzteilen sind für ei- nen störungsfreien Betrieb und lange Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wir empfehlen daher einen Wartungsvertrag mit Ihrer Fachhandwerkerfirma abzuschließen. - Seite 4 Wartungsanleitung - Regelungsdeckel nach unten klappen. Therme am Betriebsschalter ausschalten. An den Netzanschlussklemmen des Gerätes liegt auch bei ausgeschaltetem Betriebsschalter elektri- sche Spannung an. - Anlage spannungsfrei machen. Gaskugelhahn schließen. - Den Verkleidungsdeckel mit dem linken und rechten Drehrie- gel entriegeln. Verkleidungsdeckel unten lösen und oben aushängen.
- Seite 5 Wartungsanleitung Verbrennungsgefahr Verschiedene Bauteile können sehr heiß sein. Abkühlen lassen oder Handschuhe anziehen. - Steuerleitungsschlauch von der Mischkammer abziehen. - Verschraubung Gasanschluss öffnen. - Schiebestücke mit Silikonspray einsprühen. - Sicherungsklammer herausziehen. - Brennkammer anheben. 3044826_201602...
- Seite 6 Wartungsanleitung - Reinigungsbehälter anbringen. - Brennkammer ausschwenken. - Stecker am Gasgebläse lösen. - Stecker von Ionisationselektrode und Zündelektrode abziehen. 3044826_201602...
- Seite 7 Wartungsanleitung - Haltelaschen öffnen. - Brennkammerdeckel nach oben abnehmen. - Brennkammertopf herausdrehen und nach unten heraus- nehmen. Sichtkontrolle Brennerdichtung Brennerdichtung mit Wolf-Silikonfett einfetten ggf. ersetzen und einfetten. 3044826_201602...
- Seite 8 Wartungsanleitung - Wärmetauscher mit Bürste reinigen. Bei Ausführung mit beschichtetem Wärmetau- scher nur mit Kunststoffbürste reinigen. - Kondensatwanne reinigen. - Bei Wasserverlust Vordruck vom Ausdehnungsgefäß prüfen, ggf. auf 0,75 bar erhöhen. Heizkreis muss drucklos sein. 3044826_201602...
-
Seite 9: Sichtkontrolle Isolierung
Wartungsanleitung - Brennkammerdichtung oben und unten ersetzen, mit Silikonfett einfetten. - Brennkammersitz einfetten. - Überwachungselektrode ersetzen Zündelektrode prüfen, ggf. ersetzen Sichtkontrolle Isolierung ersetzen, falls gebrochen 3044826_201602... - Seite 10 Wartungsanleitung Zusammenbau - Brennkammerdeckel wieder auf Brennkammer setzen und mit Haltelaschen befestigen. Achtung - Brennkammertopf einbauen - Stecker von Ionisationselektrode und Zündelektrode wieder aufstecken. - Stecker am Gasgebläse wieder anbringen. 3044826_201602...
- Seite 11 Wartungsanleitung - Brennkammereinheit einschwenken. - Brennkammer nach unten in die Kondensatwanne drücken. Sicherungsklammer befestigen. - Gasdrosselblende prüfen. Geräteleistung Gasart Gasdrosselblende 11 kW Grün 430 17 20 523 Gelb 660 17 20 521 20 kW Orange 580 17 20 532 keine Flüssiggas Grün 430 17 20 523...
- Seite 12 Wartungsanleitung - Reinigungsbehälter entfernen. - Luft-/Abgasführung kontrollieren. Siphon kontrollieren Ggf. reinigen und neu füllen. Auf festen Sitz prüfen, Abgasaustritt verhindern. - Kaltwasser absperren. Bild: Kombigerät - Kaltwassersieb reinigen. (nur Kombigerät) 3044826_201602...
- Seite 13 Wartungsanleitung - Wenn Warmwasserleistung zu gering, Warmwasserwärmetauscher entkalken. - Kaltwasserhahn wieder öffnen. - Wenn Warmwasserleistung zu gering, Rückschlagventil entkalken. Bild: Rückschlagventil Schutzanode prüfen (nur bei CGS) - Kaltwasser-Hahn absperren. - Abdeckung entfernen und Schutzanode herausschrauben. - Bei hoher Beanspruchung Schutzanode ersetzen. Schutzanode Handlochdeckel ausbauen (nur bei CGW) - Verrohrung abbauen...
- Seite 14 Wartungsanleitung Abschluss der Arbeiten Gasstrecke und Hydraulik auf Dichtheit kontrollieren. - Verkleidung anbringen. Probelauf - Sicherungen einschalten. - Gaskugelhahn öffnen. - Gerät einschalten. - Programmwahlschalter auf Schornsteinfegerbetrieb stel- len. Stellung Schornsteinfegerbetrieb Bild: Gesamtansicht Regelung Zuluft-Prüfung durchführen Wenn CO > 0,2% LAF auf Dichtigkeit prüfen. Abgasmessung Im Schornsteinfegerbetrieb durchführen, Werte in Wartungsprotokoll eintragen.
- Seite 15 Wartungsanleitung Einstellung Gas-Luftverbund Die Einstellarbeiten müssen in nachfolgend be- Achtung schriebener Reihenfolge durchgeführt werden. Das Gaskombiventil ist werksseitig bereits auf die Gas- art gemäß Typenschild eingestellt. Eine Einstellung am Gaskombiventil darf nur nach der Umrüstung auf eine andere Gasart vorgenommen werden. A) CO -Einstellung bei oberer Belastung (Schornsteinfegerbetrieb)
- Seite 16 Wartungsanleitung B) CO -Einstellung bei unterer Belastung (Softstart) - Die Therme durch Drücken der “Entstörtaste” erneut star- Nullpunktschraube ten. - Ca. 20 Sekunden nach dem Brennerstart den CO -Gehalt mit dem CO -Messgerät kontrollieren und ggf. mit Nullpunkt- schraube gemäß Tabelle nachjustieren. Diese Einstellung muss innerhalb von 120 Sek.
- Seite 17 Wartungsanleitung Regelungszubehör prüfen Bild: BM Bild: AWT - Busverbindung muss im Display zu sehen sein. Busverbindung Für die Wartung wird benötigt: Wartungsset Art.-Nr. 27 45 709 Reinigungsset Art.-Nr. 86 03 194 Messgerät für BImSch-Messung Wir empfehlen, die folgenden Teile beim Serviceeinsatz mitzuführen: Isolierung BK-Oberteil Art.-Nr.
-
Seite 18: Übersicht Der Arbeitsschritte Mit Wartungsprotokoll
Wartungsanleitung Übersicht der Arbeitsschritte mit Wartungsprotokoll Arbeitsschritt Protokollpunkt Protokollpunkt Protokollpunkt Gerät ausschalten, Notschalter aus Gaszufuhr schließen, Verkleidung und Brennraumgehäuse abnehmen Elektrische Verbindungen an Ventilator, Fühlern und Elektroden abziehen Brennkammerdeckel nach oben abnehmen Brenner bei Bedarf reinigen Heizwasserwärmetauscher reinigen Kondensatwanne reinigen Mischkammer bei Bedarf reinigen Isolierung Brennkammer auf Beschädigung prüfen Dichtungen kontrollieren, bei Bedarf wechseln und... - Seite 19 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Wolf Ibérica S.A. · Avenida de la Astronomia 2 · 28830 San Fernando de Henares (Madrid) · Tel. 91/6611853 · Fax 91/6610398 Art.-Nr. 3044826_201602...
