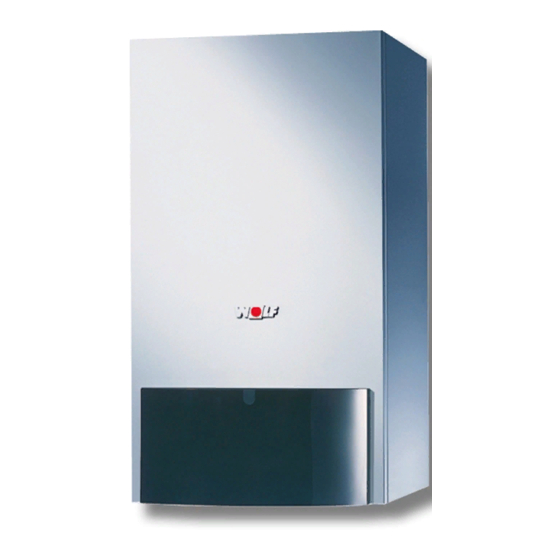

Wolf CGB-11 Montage- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Warmwasserspeicher
  5. CGB-11
  6. Montage- und wartungsanleitung

Wolf CGB-11 Montage- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für CGB-11:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CGB-11

Inhaltszusammenfassung für Wolf CGB-11

  • Seite 2 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Wolf Schweiz AG · Dorfstrasse 147 · 8802 Kilchberg · Tel. 043/5004800 · Fax 0041/435004819 · Internet: www.wolf-heiztechnik.ch Art.-Nr. 3044330_1109...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ......................2 Sicherheitshinweise ......................3 Normen und Vorschriften ....................4 Regelung / Funktion / Bedienung ................6 Abmessungen / Montagemaße ..................8 Aufbauschema......................10 Aufstellung ........................12 Montage........................13 Installation ........................14 Montage Luft-/Abgasführung ...............18 Elektroanschluss ..................19 Anlage befüllen ..................23 Inbetriebnahme ..................24 Gasanschlussdruck prüfen ..............26 Regelungsparameter anzeigen / ändern ..........28 Maximale Heizleistung anpassen ............29 Auswahl der Pumpenstufe ..............30 Messen der Verbrennungsparameter ..........31...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hinweiszeichen verwendet. Diese wichtigen Anwei- sungen betreffen den Personenschutz und die technische Betriebssicherheit. „Sicherheitshinweis“ kennzeichnet Anwei- sungen, die genau einzuhalten sind, um Ge- fährdung oder Verletzung von Personen zu vermeiden und Beschädigungen am Gerät zu verhindern.

  • Seite 5: Normen Und Vorschriften

    Normen und Vorschriften Vor der Installation der Wolf Gastherme muss die Zu- Für die Installation in Österreich gilt ferner: stimmung des Gasversorgungsunternehmens und des - ÖVE - Vorschriften Bezirks-Schornsteinfegermeisters eingeholt werden. - Bestimmungen des ÖVGW sowie die entsprechenden Ö- Normen - ÖVGW TR-Gas (G1), ÖVGW-RTF (G2)
  • Seite 6 Abgastemperaturüberwachung, für Niedertemperaturheizung und Warmwasserbereitung in Heizungsanlagen mit Vorlauftemperaturen bis 95°C und 3 bar zulässigem Betriebsüberdruck nach DIN EN 12828. Die Wolf-Gasbrennwert-Therme ist auch für die Aufstellung in Garagen zugelassen. Raumluftabhängig betriebene Gasbrennwert- Thermen dürfen nur in einem Raum installiert werden, der die maßgeblichen Belüftungsan-...

  • Seite 7: Regelung / Funktion / Bedienung

    Regelung / Funktion / Bedienung Betriebsschalter Entstör- Temperaturwahl Thermometer EIN/AUS Taste Warmwasser Manometer Temperaturwahl Leuchtring Heizwasser Betriebsschalter EIN/AUS Bei Stellung 0 ist die Gastherme ausgeschaltet. Entstörung Die Entriegelung einer Störung und ein Wiederanlauf der Anlage wird durch Drücken der Taste ausgelöst. Wird die Entstörtaste betätigt, ohne dass eine Störung vorgelegen hat, wird ein Neustart der Anlage eingeleitet.
  • Seite 8 Regelung / Funktion / Bedienung Einstellung Winterbetrieb (Stellung 2 bis 8) Die Therme heizt im Winterbetrieb die Heizwassertemperatur auf die am Heizwasser- temperaturregler eingestellte Temperatur auf. Die Umwälzpumpe läuft gemäß Einstellung der Pumpenbetriebsart ständig (Werkseinstellung) bzw. nur bei Brenneransteuerung mit Nachlauf. Sommerbetrieb Durch Drehen des Schalters Temperaturwahl Heizwasser in Stellung wird der...

  • Seite 9: Abmessungen / Montagemaße

    Abmessungen / Montagemaße Bild: Anschlüsse  Speichervorlauf  Heizungsvorlauf  Gasanschluss  Heizungsrücklauf  Speicherrücklauf  Kondensatwasserablauf Bild: Abmessungen CGB in Kombination mit CSW-120 Bild: Abmessungen Bild: Abmessungen 3044330_1109...
  • Seite 10 Abmessungen / Montagemaße CGB-K ✁ Bild: Abmessungen Bild: Abmessungen  Heizungsvorlauf  Warmwasseranschluss (bauseits)  Warmwasseranschluss  Gasanschluss  Kaltwasseranschluss  Kaltwasseranschluss (bauseits)  Heizungsrücklauf  Kondensatwasserablauf Bild: Anschlüsse Bild: Abmessungen 3044330_1109...

  • Seite 11: Aufbauschema

    Aufbauschema Handentlüfter Gebläsemotor Abgasrohr Gasgebläse Temperaturbegrenzer Gasdrosselblende (nur bei CGB-24) Gas-/Luftmischkammer Temperaturbegrenzer Brenner Ausdehnungsgefäß Heizwasserwärmetauscher TBV/Vorlauffühler Rücklauffühler Ansaugrohr Abgastemperaturbegrenzer Gaskombiventil Kondensatwassersiphon Dreiwege-Umschaltventil Heizkreispumpe (selbst entlüftend) Überströmventil Heizungsvorlauf Heizungsrücklauf Speichervorlauf Speicherrücklauf Gaszuleitung 3044330_1109...
  • Seite 12 Aufbauschema CGB-K Handentlüfter Gebläsemotor Abgasrohr Gasgebläse Temperaturbegrenzer Gasdrosselblende (nur bei CGB-K-24) Gas-/Luftmischkammer Temperaturbegrenzer Brenner Heizwasserwärmetauscher Ausdehnungsgefäß TBV/Vorlauffühler Rücklauffühler Ansaugrohr Abgastemperaturbegrenzer Gaskombiventil Kondensatwassersiphon Dreiwege-Umschaltventil Heizkreispumpe (selbst entlüftend) Warmwasserwärmetauscher Überströmventil Durchlusssensor Kaltwassersieb mit Durchlussmengenregler Heizungsvorlauf Heizungsrücklauf Warmwasseranschluss Kaltwasseranschluss Gaszuleitung 3044330_1109...

  • Seite 13: Aufstellung

    Abgasmessungen müssen vorgenommen werden können. Werden Mindestabstandsmaße und Zugäng- lichkeit nicht eingehalten, kann im Falle eines Kundendienst- einsatzes die Zugänglichkeit von Wolf gefordert werden. Ein Abstand des Gerätes von brennbaren Bau- Die Verbrennungsluft, die dem Gerät zugeführt stoffen bzw. brennbaren Bestandteilen ist nicht wird und der Aufstellraum müssen frei von...

  • Seite 14: Montage

    Montage Öffnen des Verkleidungsdeckels Wir empfehlen, bei der Montage den Verkleidungsdeckel abzunehmen. Regelungsdeckel nach unten klappen. Drehriegel Den Verkleidungsdeckel mit dem linken und rechten Drehrie- gel entriegeln. Verkleidungsdeckel unten lösen und oben aushängen. Bild: Drehriegel öffnen Gerätebefestigung mit Einhängewinkel Bei der Montage des Gerätes ist auf eine aus- reichende Tragfähigkeit der Befestigungsteile zu achten.

  • Seite 15: Installation

    Installation Zuleitung in Unterputzausführung Werden Zuleitungen für Kalt- und Warmwasser, Heizung, Gas und Sicherheitsventilablauf unter Putz verlegt, können mit der Montageschablone Unterputz die Anschlüsse festgelegt werden. Leitungen für Gas, Heizung und Warmwasser unter Putz ge- mäß der beiliegenden Montageschablone verlegen. Bild: Montageschablone Unterputz Werden Zuleitungen für Kalt- und Warmwasser, Heizung, Gas und Sicherheitsventilablauf unter Putz verlegt, können...
  • Seite 16 Installation Heizkreis Der Einbau je eines Wartungshahnes in den Heizungsvorlauf und Heizungsrücklauf - Eckform bei Unterputzinstallation, Durchgangsform bei Überputzinstallation - wird empfohlen. Bild: Bild: Eckwartungshahn, mit KFE- Eckwartungshahn mit An- Hahn (Zubehör) schluss für Sicherheitsventil, mit KFE-Hahn (Zubehör) Hinweise: Am tiefsten Punkt der Anlage ist ein Füll- und Entleerungshahn vorzusehen.
  • Seite 17 Anschluss Wolf-Speicher Wird an der Gasheiztherme ein Speicher angeschlossen, so ist der Rohrbogen im Heizungsvorlauf durch das Dreiwege- Umschaltventil aus dem Wolf-Zubehörprogramm zu ersetzen und an der Abzweigung des Heizungsrücklaufs der Blindstop- fen zu entfernen. Eine detaillierte Beschreibung liegt dem Anschlussset (Zubehör) bei.
  • Seite 18 Beim Anschluss eines Speicherfremdfabrikates muss der Speicherfühler aus dem Wolf-Zubehörprogramm verwendet werden. Eine detaillierte Beschreibung liegt dem Anschlussset (Zubehör) bei. Bild: Anschlussset für Wolf-Speicher 200 Ltr., Solarspeicher SEM oder Fremdfabrikat (Zubehör) Gasanschluss Die Verlegung der Gasleitung sowie der gasseitige Anschluss dürfen nur von einem konzessionierten...

  • Seite 19: Montage Luft-/Abgasführung

    Montage Luft-/Abgasführung Es sollten für die konzentrische Luft-/Abgasfüh- Achtung rung und Abgasleitungen nur Original Wolf-Teile verwendet werden. Bevor Sie die Abgasleitung installieren bzw. den Luft-/Abgasanschluss vornehmen, beachten Sie bitte die Planungshinweise Luft-/Abgasführung! Da in den einzelnen Bundesländern voneinander abweichende Vorschriften bestehen, empiehlt sich vor der Geräteinstallation eine Rücksprache mit...

  • Seite 20: Elektroanschluss

    Elektroanschluss Allgemeine Hinweise Die Installation darf nur durch eine zugelas- Bei Aufstellung in Österreich: Die Vorschriften sene Elektro-Installationsirma erfolgen. Die und Bestimmungen des ÖVE sowie des örtli- VDE-Vorschriften und die örtlichen Vorschrif- chen EVU sind zu beachten. In die Netzzuleitung ten des Energie-Versorgungsunternehmens ist dem Kessel ein allpoliger Schalter mit min.
  • Seite 21 Zubehör (230VAC) Kabelverschraubung in Anschlusskasten einschrauben. Kabelverschraubung durch Kabelverschraubung führen und Netz befestigen. Die Zirkulationspumpe 230VAC, aus dem Wolf-Zubehörpro- gramm, an den Klemmen L1 und N und anschließen. Bild: Anschluss Zirkulationspumpe/externes Zubehör Anschluss Ausgang A1 (230VAC;200VA) Kabelverschraubung in Anschlusskasten einschrauben.
  • Seite 22 Elektroanschluss Die Funktionen des Ausgangs A1 können mit eBus-fähigem Wolf-Regelungszubehör abgelesen und eingestellt werden. Der Ausgang A1 kann mit folgenden Funktionen belegt werden: Code Bedeutung ohne Funktion Ausgang A1 wird nicht angesteuert Zirkulationspumpe 100% Ausgang A1 wird bei Warmwasserfreigabe durch Regelungszubehör (z.B. BM) angesteuert.
  • Seite 23 Schaltplan anschließen, vorher Brücke zwischen a und b an den entsprechenden Klemmen entfernen. Bild: Anschluss Raumthermostat Die Funktionen des Eingangs E1 können mit eBus-fähigem Wolf-Regelungszubehör abgelesen und eingestellt werden. Der Eingang E1 kann mit folgenden Funktionen belegt werden: Code Bedeutung ohne Funktion Der Eingang E1 wird von der Regelung nicht berücksichtigt...

  • Seite 24: Anlage Befüllen

    Anlage befüllen Zur Gewährleistung einer einwandfreien Funktion der Gas- brennwert-Therme ist eine ordnungsgemäße Befüllung und eine vollständige Entlüftung notwendig. Das Heizungssystem ist vor dem Anschluss der Achtung Gasbrennwert-Therme durchzuspülen, um Rück- stände wie Schweißperlen, Hanf, Kitt usw. aus den Rohrleitungen zu entfernen. Betriebsschalter Entstörtaste Thermomanometer...

  • Seite 25: Inbetriebnahme

    Inbetriebnahme Die erste Inbetriebnahme und die Bedienung Erdgas E/H 15,0: des Gerätes, sowie die Einweisung des Betrei- = 11,4 - 15,2 kWh/m³ = 40,9 - 54,7 MJ/m³ bers muss von einem qualiizierten Fachmann durchgeführt werden! Erdgas LL 12,4: = 9,5 - 12,1 kWh/m³ = 34,1 - 43,6 MJ/m³...
  • Seite 26 Inbetriebnahme - Geht das Gerät ordnungsgemäß in Betrieb, zeigt der Leuch- tring zur Statusanzeige grüne Farbe. - Kunden mit der Gerätebedienung vertraut machen. Inbe- triebnahmeprotokoll ausfüllen und die Anleitungen dem Kunden übergeben. Leuchtring Bild: Gesamtansicht Regelung Energieeinsparung - Weisen Sie den Kunden auf die Möglichkeiten der En- ergieeinsparung hin.

  • Seite 27: Gasanschlussdruck Prüfen

    Gasanschlussdruck prüfen Überprüfen des Gasanschlussdrucks (Gasfließ- druck) Arbeiten an gasführenden Bauteilen dürfen nur Drehriegel von einem zugelassenen Fachmann durchge- führt werden. Bei nicht sachgemäßer Arbeit kann Gas austreten, wodurch Explosions-, Erstickungs- und Vergiftungsgefahr besteht. Bild: Drehriegel öffnen • Gastherme muss außer Betrieb sein. Gaskugelhahn öff- nen.
  • Seite 28 Gasanschlussdruck prüfen Gasanschlussdruck prüfen • Betriebsschalter ausschalten. Gaskugelhahn schließen. • Differenzdruckmessgerät abnehmen und Messnippel mit Verschlussschraube  wieder dicht verschließen. • Gaskugelhahn öffnen. • Gasdichtheit des Messnippels prüfen. Absperrventil Absperrventil Gaskugelhahn • Das beigefügte Hinweisschild ist auszufüllen und auf der Vorlauf Rücklauf Innenseite der Verkleidung aufzukleben.

  • Seite 29: Regelungsparameter Anzeigen / Ändern

    Eine Änderung bzw. das Anzeigen der Regelungsparameter ist über das eBus-fähige Regelungszubehör möglich. Die Vorgehens- weise ist der Bedienungsanleitung des jeweiligen Zubehörteils zu entnehmen. Einstellungen Spalte 1 gültig für Regelungszubehör ART und AWT Einstellungen Spalte 2 gültig für Wolf-Regelungssystem mit Bedienmodul BM Parameter Einheit Werkseinst.

  • Seite 30: Maximale Heizleistung Anpassen

    Tabelle: Leistungseinstellung Begrenzung der maximalen Heizleistung bezogen auf eine Vorlauf-/ Rücklauftemperatur von 80/60°C 25,0 24,0 23,0 22,0 21,0 20,0 19,0 18,0 17,0 16,0 15,0 14,0 13,0 12,0 11,0 10,0 Einstellwerte für Parameter GB04 bzw. HG04 mit e-Busfähigem Wolf-Anschlusszubehör in [%] 3044330_1109...

  • Seite 31: Auswahl Der Pumpenstufe

    Auswahl der Pumpenstufe Die Gasbrennwerttherme ist entweder mit einer 3-stuigen Pumpe oder mit einer modulierenden Pumpe ausgerüstet. Ist eine modulierende Pumpe vorhanden siehe Kapitel „Modulierende Pumpe“. Die 3-stuige Pumpe ist im Auslieferungszustand auf Stufe 2 (Mittelstellung) eingestellt. Die Pumpenstufe kann manuell ausgewählt werden. •...

  • Seite 32: Messen Der Verbrennungsparameter

    Messen der Verbrennungsparameter Die Verbrennungsparameter müssen bei geschlossenem Gerät gemessen werden. Messen der Ansaugluft - Schraube aus rechter Messöffnung entfernen. Messöffnung „Abgas“ Messöffnung „Ansaugluft“ - Gaskugelhahn öffnen. - Messsonde einführen. - Gasbrennwert-Therme in Betrieb nehmen und Tempera- turwahl Heizwasser auf Schornsteinfegersymbol drehen. (Leucht-ring der Statusanzeige blinkt gelb.) - Temperatur und CO messen.

  • Seite 33: Gasart Umstellen

    Gasart umstellen Einstellung Gas-Luftverbund Die Einstellarbeiten müssen in nachfolgend be- Achtung schriebener Reihenfolge durchgeführt werden. Das Gaskombiventil ist werksseitig bereits auf die Gas- art gemäß Typenschild eingestellt. Eine Einstellung am Gaskombiventil darf nur nach der Umrüstung auf eine andere Gasart vorgenommen werden. A) CO -Einstellung bei oberer Belastung (Schornsteinfegerbetrieb)
  • Seite 34 Gasart umstellen B) CO -Einstellung bei unterer Belastung (Softstart) - Die Therme durch Drücken der “Entstörtaste” erneut starten. Nullpunktschraube - Ca. 20 Sekunden nach dem Brennerstart den CO -Gehalt mit dem CO -Messgerät kontrollieren und ggf. mit Nullpunkt- schraube gemäß Tabelle nachjustieren. Diese Einstellung muss innerhalb von 120 Sek.

  • Seite 35: Inbetriebnahmeprotokoll

    Inbetriebnahmeprotokoll Inbetriebnahmearbeiten Messwerte oder Bestätigung 1.) Gasart Erdgas E/H Erdgas LL Flüssiggas Wobbe-Index kWh/m³ Betriebsheizwert kWh/m³ 2.) Gasanschlussdruck überprüft? 3.) Gas-Dichtheitskontrolle durchgeführt? 4.) Luft-/Abgassystem kontrolliert? 5.) Hydraulik auf Dichtheit kontrolliert? 6.) Siphon befüllen 7.) Therme und Anlage entlüftet? 8.) Anlagendruck 1,5 - 2,5 bar vorhanden? 9.) Gasart und Heizleistung in Aufkleber eingetragen? 10.) Funktionsprüfung durchgeführt? 11.) Abgasmessung:...

  • Seite 36: Technische Umrüstmöglichkeiten Der Gasbrennwerttherme Cgb

    Technische Umrüstmöglichkeiten der Gasbrennwerttherme CGB Wolf bietet Ihnen über Umrüstsets die Möglichkeit, Ihre Gasbrennwerttherme veränderten Gegebenheiten anzupassen. Umrüstung auf andere Gasarten: CGB-11 CGB-(K)-20 CGB-(K)-24 Erdgas E/H Flüssiggas B/P 86 02 667 86 10 610 Erdgas E/H Erdgas LL 86 10 612...

  • Seite 37: Umrüstung Von Kombitherme Auf Heiztherme Mit Speicher

    • Verbinden Sie die frei gewordenen Anschlüsse gemäß dem Bild Anschlüsse mit dem Speicher.Verwenden Sie dazu das Anschlussset für Wolf-Speicher aus dem Wolf-Zubehör. • Verbinden Sie den Speicherfühler aus dem Wolf-Zubehör mit dem frei gewordenen blauen Stecker. • Bauen Sie den gefüllten Siphon ein.

  • Seite 38: Wartung

    Alle Wartungsarbeiten dürfen nur von einem Fach- handwerker durchgeführt werden. Jährliche Wartung sowie die ausschließliche Ver- wendung von Original Wolf-Ersatzteilen sind für ei- nen störungsfreien Betrieb und lange Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wir empfehlen daher einen Wartungsvertrag mit Ihrer Fachhandwerkerirma abzuschließen.
  • Seite 39 Wartung - Regelungsdeckel nach unten klappen. Therme am Betriebsschalter ausschalten. An den Netzanschlussklemmen des Gerätes liegt auch bei ausgeschaltetem Betriebsschalter elektri- sche Spannung an. - Anlage spannungsfrei machen. Gaskugelhahn schließen. - Den Verkleidungsdeckel mit dem linken und rechten Drehrie- gel entriegeln. Verkleidungsdeckel unten lösen und oben aushängen.
  • Seite 40 Wartung Verbrennungsgefahr Verschiedene Bauteile können sehr heiß sein. Abkühlen lassen oder Handschuhe anziehen. - Steuerleitungsschlauch von der Mischkammer abziehen. - Verschraubung Gasanschluss öffnen. - Schiebestücke mit Silikonspray einsprühen. - Sicherungsklammer herausziehen. - Brennkammer anheben. 3044330_1109...
  • Seite 41 Wartung - Reinigungsbehälter anbringen. - Brennkammer ausschwenken. - Stecker am Gasgebläse lösen. - Stecker von Ionisationselektrode und Zündelektrode abzie- hen. 3044330_1109...
  • Seite 42 Wartung - Haltelaschen öffnen. - Brennkammerdeckel nach oben abnehmen. - Brennkammertopf herausdrehen und nach unten heraus- nehmen. Sichtkontrolle Brennerdichtung Brennerdichtung mit Wolf-Silikonfett einfetten ggf. ersetzen und einfetten. 3044330_1109...
  • Seite 43 Wartung - Wärmetauscher mit Bürste reinigen. Bei Ausführung mit beschichtetem Wärmetau- scher nur mit Kunststoffbürste reinigen. - Kondensatwanne reinigen. - Bei Wasserverlust Vordruck vom Ausdehnungsgefäß prüfen, ggf. auf 0,75 bar erhöhen. Heizkreis muss drucklos sein. 3044330_1109...
  • Seite 44 Wartung - Brennkammerdichtung oben und unten ersetzen, mit Sili- konfett einfetten. - Brennkammersitz einfetten. - Überwachungselektrode ersetzen Zündelektrode prüfen, ggf. ersetzen Sichtkontrolle Isolierung ersetzen, falls gebrochen 3044330_1109...
  • Seite 45 Wartung Zusammenbau - Brennkammerdeckel wieder auf Brennkammer setzen und mit Haltelaschen befestigen. Achtung - Brennkammertopf einbauen - Stecker von Ionisationselektrode und Zündelektrode wieder aufstecken. - Stecker am Gasgebläse wieder anbringen. 3044330_1109...
  • Seite 46 Wartung - Brennkammereinheit einschwenken. - Brennkammer nach unten in die Kondensatwanne drücken. Sicherungsklammer befestigen. - Gasdrosselblende prüfen. Geräteleistung Gasart Gasdrosselblende 11 kW * Grün 430 17 20 523 Gelb 660 17 20 521 20 kW Orange 580 17 20 532 keine Flüssiggas Grün 430...
  • Seite 47 Wartung - Reinigungsbehälter entfernen. - Luft-/Abgasführung kontrollieren. Siphon kontrollieren Ggf. reinigen und neu füllen. Auf festen Sitz prüfen, Abgasaustritt verhindern. - Kaltwasser absperren. Bild: Kombigerät - Kaltwassersieb reinigen. (nur Kombigerät) 3044330_1109...
  • Seite 48 Wartung - Wenn Warmwasserleistung zu gering, Warmwasserwärmetauscher entkalken. - Kaltwasserhahn wieder öffnen. - Wenn Warmwasserleistung zu gering, Rückschlagventil entkalken. Bild: Rückschlagventil Schutzanode prüfen (nur bei CGS) - Kaltwasser-Hahn absperren. - Abdeckung entfernen und Schutzanode herausschrauben. - Bei hoher Beanspruchung Schutzanode ersetzen. Schutzanode Handlochdeckel ausbauen (nur bei CGW) - Verrohrung abbauen...
  • Seite 49 Wartung Abschluss der Arbeiten G a s s t r e c k e u n d H y d r a u l i k a u f D i c h t h e i t kontrollieren. - Verkleidung anbringen. Probelauf - Sicherungen einschalten.
  • Seite 50 Wartung Regelungszubehör prüfen Bild: BM Bild: AWT - Busverbindung muss im Display zu sehen sein. Busverbindung Für die Wartung wird benötigt: Wartungsset Art.-Nr. 86 03 017 Reinigungsset Art.-Nr. 86 03 194 Messgerät für BImSch-Messung Wir empfehlen, die folgenden Teile beim Serviceeinsatz mitzuführen: Isolierung BK-Oberteil Art.-Nr.
  • Seite 51 Wartung Übersicht der Arbeitsschritte mit Wartungsprotokoll Arbeitsschritt Protokollpunkt Protokollpunkt Protokollpunkt Gerät ausschalten, Notschalter aus Gaszufuhr schließen, Verkleidung und Brennraumgehäuse abnehmen Elektrische Verbindungen an Ventilator, Fühlern und Elektroden abziehen Brennkammerdeckel nach oben abnehmen Brenner bei Bedarf reinigen Heizwasserwärmetauscher reinigen Kondensatwanne reinigen Mischkammer bei Bedarf reinigen Isolierung Brennkammer auf Beschädigung prüfen Dichtungen kontrollieren, bei Bedarf wechseln und...
  • Seite 52 Wartung Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C 3044330_1109...

  • Seite 53: Modulierende Pumpe (Klasse A)

    Pumpendrehzahl „Warmwasser”. (Siehe Tabelle) Im Stand-by – Betrieb: Die Heizkreispumpe läuft mit der eingestellten Pumpenleistung “Stand-by-Betrieb”. Werkseintellungen Heizbetrieb Gerät Warmwasser Stand-by „Pumpendrehzahl“ maximal minimal CGB-11 56 % 27 % 56 % 20 % CGB-(K)-20 77 % 48 % 74 % 20 % CGB-(K)-24...

  • Seite 54: 3-Stuige Pumpe

    3-stuige Pumpe Restförderhöhe der 3-stuigen Pumpe                                   ...
  • Seite 55 IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII IIII I I I I I I I I I I I I I I I I I I I...

  • Seite 56: Planungshinweise

    Anschluss an feuchteunempindlichen Abgasschornstein mit waagerechter konzentrischer Berechnung nach DIN EN Anschlussleitung (raumluftabhängig) 13384 (LAS-Hersteller) waagerechte Dachdurchführung durch Schrägdach, nicht für CGB-11 mit DN 60/100, C13x (raumluftunabhängig - Dachgaube bauseits) C13x Außenwandanschluss (raumluftunabhängig) (für DE < 11kW) senkrechte konzentrische Dachdurchführung durch Schrägdach oder Flachdach, C33x senkrechte konzentrische Luft-/Abgasführung für Schachteinbau, (raumluftunabhängig)
  • Seite 57 Wird für die Decke keine Feuerwiderstandsdauer den für die konzentrische Luft-/Abgasführung und Abgas- vorgeschrieben, so müssen die Leitungen für die leitungen nur Original Wolf-Teile verwendet werden. Verbrennungsluftzuführung und Abgasabführung von der Oberkante Decke bis zur Dachhaut in einem Die Montagebeispiele sind ggf. an die bau- und länderrechtli- Schacht aus nichtbrennbaren, formbeständigen...
  • Seite 58 Planungshinweise Abgastemperaturbegrenzer Der elektronische Abgastemperaturbegrenzer schaltet bei einer Abgastemperatur von über 110°C das Gasbrennwertgerät ab. Wird die Entstörtaste gedrückt, geht das Gerät wieder in Betrieb. Wird ein Gasbrennwertgerät mit Luft-/Abgasführung über Außenwand installiert (Art C13x), so muss die Nennleistung im Heizbetrieb auf unter 11 kW reduziert werden (Vorgehensweise siehe Kapitel „maximale Heizleistung begrenzen“).
  • Seite 59 Institut für Bautechnik geprüft bzw. CE zertiiziert und für prüfte Verbrennungsluftzu- und Abgasführung Art C63x Brennwertbetrieb mit Überdruck zugelassen sein. Original Wolf-Teile sind langjährig optimiert, tragen das DVGW- Qualitätszeichen und sind auf das Wolf-Gasbrennwertgerät abgestimmt. Bei nur DIBT- zugelassenen bzw. CE zertiizier- ten Fremdsystemen ist der Installateur selbst für die korrekte...
  • Seite 60 Planungshinweise Luft- / Abgasführung senkrecht (Beispiele) System DN 60/100 1 Gasbrennwertgerät 2 Luft-/Abgasrohr mit Revisionsöffnung (250mm lang) 3 Trennvorrichtung DN60/100 (Schiebemuffe) falls erforderlich 4 Luft-/Abgasrohr DN60/100 500 mm 1000 mm 2000 mm 5 Luft-/ Abgasführung senkrecht DN60/100 (Dachdurchführung für Flachdach oder Schrägdach) L = 1200 mm L = 1200 mm ...
