Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hinweiszeichen verwendet. Diese wichtigen Anwei- sungen betreffen den Personenschutz und die technische Betriebssicherheit. „Sicherheitshinweis“ kennzeichnet Anweisun- gen, die genau einzuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und Beschädigungen am Gerät zu verhindern. Bild: Klemmkasten: Gefahr durch elektrische Spannung Gefahr durch elektrische Spannung an elektri- schen Bauteilen!
Normen und Vorschriften Vor der Installation der Wolf-Gasbrennwert-Zentrale muss Für die Installation in Österreich gilt ferner: die Zustimmung des Gas-versorgungsunternehmens, - ÖVE - Vorschriften des Bezirks-Schornsteinfegermeisters und der Unteren Wasserbehörde eingeholt werden. - Bestimmungen des ÖVGW sowie die entsprechenden Ö- Normen - ÖVGW TR-Gas (G1), ÖVGW-RTF (G2)
Seite 5
Niedertemperaturheizung und Warmwasserbereitung in Heizungsanlagen mit Vorlauftemperaturen bis 95°C und 3 bar zulässigem Betriebsüberdruck nach DIN EN 12828. Die Wolf-Gasbrennwert-Zentrale ist auch für die Aufstellung in Garagen zugelassen. Schichtenspeicher Typ SW90 aus Stahl S235JR mit Anschlüs- sen zur bauseitigen Verrohrung.
Regelung / Funktion / Bedienung Betriebsschalter Entstör- Temperaturwahl Thermometer EIN/AUS Taste Warmwasser Manometer Temperaturwahl Leuchtring Heizwasser Betriebsschalter EIN/AUS Bei Stellung 0 ist die Gastherme ausgeschaltet. Entstörung Die Entriegelung einer Störung und ein Wiederanlauf der Anlage wird durch Drücken der Taste ausgelöst. Wird die Entstörtaste betätigt, ohne dass eine Störung vorgele- gen hat, wird ein Neustart der Anlage eingeleitet.
Regelung / Funktion / Bedienung Einstellung Winterbetrieb (Stellung 2 bis 8) Das Gerät heizt im Winterbetrieb die Heizwassertemperatur auf die am Heizwassertem- peraturregler eingestellte Temperatur auf. Die Umwälzpumpe läuft gemäß Einstellung der Pumpenbetriebsart ständig (Werkseinstellung) bzw. nur bei Brenneransteuerung mit Nachlauf. Sommerbetrieb Durch Drehen des Schalters Temperaturwahl Heizwasser in Stellung wird der...

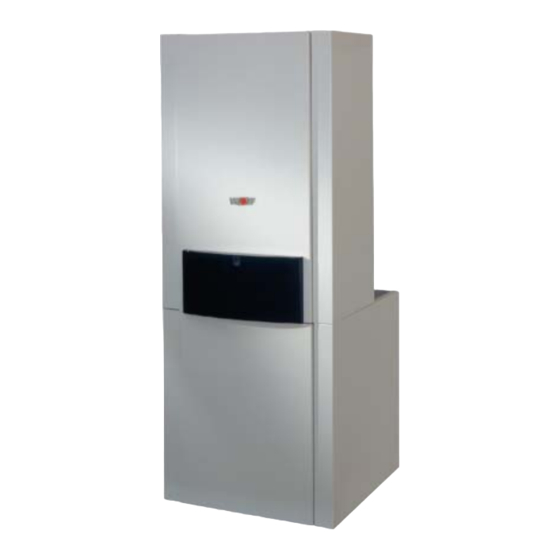

Im Lieferumfang der Gasbrennwertzentrale sind enthalten: Gasbrennwertzentrale fertig verkleidet Montageanleitung Betriebsanleitung Gasanschlussleitung flexibel Schelle zur Kabelbefestigung Bild: Wolf CGS-20/160 Gasbrennwert-Zentrale im Anlieferzustand Zubehör Folgendes Zubehör ist zur Installation der Gasbrennwert- Zentrale erforderlich: - Luft-/Abgaszubehör (siehe Planungshinweise) - Raum- oder witterungsgeführte Regelung - Kondensatablauftrichter mit Schlauchhalter - Wartungshähne für Heizungsvor- und Rücklauf...
Werden Mindestabstandsmaße und Zugäng- lichkeit nicht eingehalten, kann im Falle eines Kundendein- zu Wänden und Decke sowie evtl. bereits vorhandene steinsatzes die Zugänglichkeit von Wolf gefordert werden. Anschlüsse für Gas, Heizung, Warmwasser und Elektro- anschluss zu berücksichtigen. Ein Abstand des Gerätes von brennbaren Bau- Die Verbrennungsluft, die dem Gerät zugeführt...
Transport / Trennbarkeit Transport Transportgriffleiste Die Gasbrennwert-Zentrale ist an 3 Punkten auf der Trans- portpalette befestigt. Zum Transport der Gasbrennwert-Zentrale muss die Speicher- frontverkleidung abgenommen werden. Der Verkleidungsdeckel des untenliegenden Schichtenspei- chers kann durch die Fassonschrauben einfach nach vorne Befestigungs- abgezogen werden.
Installation Zuleitung in Unterputzausführung Befestigungsbohrungen Werden Zuleitungen für Kalt- und Warmwasser, Heizungs- vorlauf, Heizungsrücklauf und Gas unter Putz verlegt, kann mit der Rohbaukonsole Unterputz (Zubehör) die bauseitige Vorinstallation der Anschlüsse erleichtert werden. Die Rohbaukonsole für die Unterputzinstallation an den Befe- stigungsbohrungen an der Wand montieren.
Seite 14
Installation Heizkreis Der Einbau je eines Wartungshahnes in den Heizungsvorlauf und Heizungsrücklauf - Eckform bei Unterputzinstallation, Durchgangsform bei Überputzinstallation - wird empfohlen. Bild: Bild: Eckwartungshahn, mit KFE- Eckwartungshahn mit An- Hahn (Zubehör) schluss für Sicherheitsventil, mit KFE-Hahn (Zubehör) Hinweise: Am tiefsten Punkt der Anlage ist ein Füll- und Entleerungshahn vorzusehen.
Seite 15
Installation Kondenswasseranschluss Zunächst Regelungsdeckel nach unten klappen. Rechte und linke Schraube gemäß Bild entriegeln, Verkleidungsdeckel oben aushängen und abnehmen. Lasche am Regelungsge- Drehriegel häuse nach innen drücken und Gehäuse herausnehmen. Wird das Kondenswasser direkt in die Abwasserleitung gelei- tet, so ist für eine Entlüftung zu sorgen, damit keine Rückwir- kung von der Abwasserleitung auf die Gasbrennwert-Zentrale erfolgen kann.
Seite 16
Bei unsachgemäßer Installation oder bei Verwen- dung ungeeigneter Bauteile bzw. Baugruppen, kann Gas entweichen, wodurch Vergiftungs- und Explosionsgefahr besteht. In der Gaszuleitung muss vor der Wolf-Gastherme ein Gaskugelhahn mit Brandschutzeinrichtung vorhanden sein. Andernfalls besteht im Brandfall Explosionsgefahr. Die Gaszuleitung ist nach den Angaben der DVGW-TRGI auszulegen.
Montage Luft-/Abgasführung Es dürfen für die konzentrische Luft-/Abgasfüh- Achtung rung und Abgasleitungen nur Original Wolf-Teile verwendet werden. Bevor Sie die Abgasleitung installieren bzw. den Luft-/Abgasanschluss vornehmen, be- achten Sie bitte die Planungshinweise Luft-/ Abgasführung! Da in den einzelnen Bundesländern voneinander abweichende Vorschriften bestehen, empfiehlt sich vor der Geräteinstallation eine Rücksprache mit...
Elektroanschluss Allgemeine Hinweise Die Installation darf nur durch eine zugelassene Bei Aufstellung in Österreich: Die Vorschriften Elektro-Installationsfirma erfolgen. Die VDE- und Bestimmungen des ÖVE sowie des örtli- Vorschriften und die örtlichen Vorschriften des chen EVU sind zu beachten. In die Netzzuleitung Energie-Versorgungsunternehmens sind zu ist dem Kessel ein allpoliger Schalter mit min.
Seite 19
Anschluss Zirkulationspumpe / externes Zubehör (230VAC) Netz Kabelverschraubung in Anschlusskasten einschrauben. Kabelverschraubung durch Kabelverschraubung führen und befestigen. Die Zirkulationspumpe 230VAC, aus dem Wolf- Zubehörpro- gramm, an den Klemmen L1 und N und anschließen. Bild: Anschluss Zirkulationspumpe/externes Zubehör Anschluss Ausgang A1 (230VAC;200VA) Netz Ausgang A1 ist werkseitig durch die Speicherladepumpe belegt.
Seite 20
Schaltplan anschließen, vorher Brücke zwischen a und b an den entsprechenden Klemmen entfernen. Bild: Anschluss Raumthermostat Die Funktionen des Eingangs E1 können mit eBus-fähigem Wolf-Regelungszubehör abgelesen und eingestellt werden. Der Eingang E1 kann mit folgenden Funktionen belegt werden: Code Bedeutung ohne Funktion Der Eingang E1 wird von der Regelung nicht berücksichtigt...
Anlage befüllen Zur Gewährleistung einer einwandfreien Funktion der Gas- brennwert-Zentrale ist eine ordnungsgemäße Befüllung und eine vollständige Entlüftung notwendig. Das Heizungssystem ist vor dem Anschluss der Achtung Gasbrennwert-Zentrale durchzuspülen, um Rück- stände wie Schweißperlen, Hanf, Kitt usw. aus den Rohrleitungen zu entfernen. Betriebsschalter Entstörtaste Thermomanometer...
Inbetriebnahme Die erste Inbetriebnahme und die Bedienung Erdgas E/H 15,0: des Gerätes, sowie die Einweisung des Betrei- = 11,4 - 15,2 kWh/m³ = 40,9 - 54,7 MJ/m³ bers muss von einem qualifizierten Fachmann durchgeführt werden! Erdgas LL 12,4: = 9,5 - 12,1 kWh/m³ 34,1 - 43,6 MJ/m³...
Einstellung Busadresse / Gasan- schlussdruck prüfen Einstellung der Busadresse (nur bei DWTM mit SCOM-Schnittstelle) Bei einem Betrieb mehrerer Heizgeräte (Anzahl Heizgeräte >1) in Verbindung mit einem Kaskadenmodul muss die Busadresse eines jeden Heizgerätes gemäß der Tabelle eingestellt werden. Einstellung der Busadresse: Entstörtaste gedrückt halten, nach 5 Sekunden erscheint der entsprechende Blinkcode (siehe Tabelle).
Gasanschlussdruck prüfen Gasanschlussdruck prüfen Erdgas: Achtung Liegt der Anschlussdruck (Fließdruck) außer- halb des Bereichs von 18 bis 25mbar, dürfen keine Einstellungen durchgeführt und das Gerät nicht in Betrieb genommen werden. Flüssiggas: Achtung Liegt der Anschlussdruck (Fließdruck) außer- halb des Bereichs von 43 bis 57mbar, dürfen keine Einstellungen durchgeführt und das Gerät Messnippel ...
Eine Änderung bzw. das Anzeigen der Regelungsparameter ist über das eBus-fähige Regelungszubehör möglich. Die Vorgehens- weise ist der Bedienungsanleitung des jeweiligen Zubehörteils zu entnehmen. Einstellungen Spalte 1 gültig für Regelungszubehör ART und AWT Einstellungen Spalte 2 gültig für Wolf-Regelungssystem mit Bedienmodul BM Parameter Einheit Werkseinst.
Auswahl der Pumpenstufe Die Gasbrennwertzentrale ist entweder mit einer 3-stufigen Pumpe oder mit einer modulierenden Pumpe ausgerüstet. Ist eine modulierende Pumpe vorhanden siehe Kapitel „Modulierende Pumpe“. Die 3-stufige Pumpe ist im Auslieferungszustand auf Stufe 2 (Mittelstellung) eingestellt. Die Pumpenstufe kann manuell ausgewählt werden. •...
Messen der Verbrennungsparameter Die Verbrennungsparameter müssen bei geschlossenem Gerät gemessen werden! Messen der Ansaugluft - Schraube aus rechter Messöffnung entfernen. Messöffnung „Abgas“ Messöffnung „Ansaugluft“ - Gaskugelhahn öffnen. - Messsonde einführen. - Gasbrennwert-Zentrale in Betrieb nehmen und Tempera- turwahl Heizwasser auf Schornstein-fegersymbol drehen. (Leuchtring der Statusanzeige blinkt gelb.) - Temperatur und CO messen.
Gasart umstellen Einstellung Gas-Luftverbund Die Einstellarbeiten müssen in nachfolgend be- Achtung schriebener Reihenfolge durchgeführt werden. Das Gaskombiventil ist werksseitig bereits auf die Gas- art gemäß Typenschild eingestellt. Eine Einstellung am Gaskombiventil darf nur nach der Umrüstung auf eine andere Gasart vorgenommen werden. A) CO -Einstellung bei oberer Belastung (Schornsteinfe- gerbetrieb)
Gasart umstellen B) CO -Einstellung bei unterer Belastung (Softstart) - Den CGS durch Drücken der “Entstörtaste” erneut star- Nullpunktschraube ten. - Ca. 20 Sekunden nach dem Brennerstart den CO -Gehalt mit dem CO -Messgerät kontrollieren und ggf. mit Nullpunkt- schraube gemäß Tabelle nachjustieren. Diese Einstellung muss innerhalb von 120 Sek.
Technische Umrüstmöglichkeiten der Gasbrennwert-Zentrale CGS Wolf bietet Ihnen über Umrüstsets die Möglichkeit, Ihre Gasbrennwerttherme veränderten Gegebenheiten anzupassen. Umrüstung auf andere Gasarten: CGS-20/160 CGS-24/200 Erdgas E/H Flüssiggas B/P 86 02 667 86 10 610 Erdgas E/H Erdgas LL 86 02 698...
Jährliche Wartung sowie die ausschließliche Ver- Gefahr durch elektrische Spannung, Gefahr von Vergiftung und Ex- plosion durch ausströmendes Gas wendung von Original Wolf-Ersatzteilen sind für ei- nen störungsfreien Betrieb und lange Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wir empfehlen daher einen Wartungsvertrag mit Ihrer Fachhandwerkerfirma abzuschließen.
Seite 34
Wartung - Regelungsdeckel nach unten klappen. Therme am Betriebsschalter ausschalten. An den Netzanschlussklemmen des Gerätes liegt auch bei ausgeschaltetem Betriebsschalter elektri- sche Spannung an. - Anlage spannungsfrei machen. Gaskugelhahn schließen. - Den Verkleidungsdeckel mit dem linken und rechten Drehrie- gel entriegeln. Verkleidungsdeckel unten lösen und oben aushängen.
Seite 35
Wartung Verbrennungsgefahr Verschiedene Bauteile können sehr heiß sein. Abkühlen lassen oder Handschuhe anziehen. - Steuerleitungsschlauch von der Mischkammer abziehen. - Verschraubung Gasanschluss öffnen. - Schiebestücke mit Silikonspray einsprühen. - Sicherungsklammer herausziehen. - Brennkammer anheben. 3044335_201507...
Seite 36
Wartung - Reinigungsbehälter anbringen. - Brennkammer ausschwenken. - Stecker am Gasgebläse lösen. - Stecker von Ionisationselektrode und Zündelektrode abzie- hen. 3044335_201507...
Seite 37
Wartung - Haltelaschen öffnen. - Brennkammerdeckel nach oben abnehmen. - Brennkammertopf herausdrehen und nach unten heraus- nehmen. Sichtkontrolle Brennerdichtung Brennerdichtung mit Wolf-Silikonfett einfetten ggf. ersetzen und einfetten. 3044335_201507...
Seite 38
Wartung - Wärmetauscher mit Bürste reinigen. Bei Ausführung mit beschichtetem Wärmetau- scher nur mit Kunststoffbürste reinigen. - Kondensatwanne reinigen. - Bei Wasserverlust Vordruck vom Ausdehnungsgefäß prüfen, ggf. auf 0,75 bar erhöhen. Heizkreis muss drucklos sein. 3044335_201507...
Seite 39
Wartung - Brennkammerdichtung oben und unten ersetzen, mit Sili- konfett einfetten. - Brennkammersitz einfetten. - Überwachungselektrode ersetzen Zündelektrode prüfen, ggf. ersetzen Sichtkontrolle Isolierung ersetzen, falls gebrochen 3044335_201507...
Wartung Zusammenbau - Brennkammerdeckel wieder auf Brennkammer setzen und mit Haltelaschen befestigen. Achtung - Brennkammertopf einbauen - Stecker von Ionisationselektrode und Zündelektrode wieder aufstecken. - Stecker am Gasgebläse wieder anbringen. 3044335_201507...
Seite 41
Wartung - Brennkammereinheit einschwenken. - Brennkammer nach unten in die Kondensatwanne drücken. Sicherungsklammer befestigen. - Gasdrosselblende prüfen. Geräteleistung Gasart Gasdrosselblende 11 kW * Grün 430 17 20 523 Gelb 660 17 20 521 20 kW Orange 580 17 20 532 keine Flüssiggas Grün 430...
Seite 42
Wartung - Reinigungsbehälter entfernen. - Luft-/Abgasführung kontrollieren. Siphon kontrollieren Ggf. reinigen und neu füllen. Auf festen Sitz prüfen, Abgasaustritt verhindern. - Kaltwasser absperren. Bild: Kombigerät - Kaltwassersieb reinigen. (Nur Kombigerät) 3044335_201507...
Seite 43
Wartung - Wenn Warmwasserleistung zu gering, Warmwasserwärmetauscher entkalken. - Kaltwasserhahn wieder öffnen. - Wenn Warmwasserleistung zu gering, Rückschlagventil entkalken. Bild: Rückschlagventil Schutzanode prüfen (nur bei CGS) - Kaltwasser-Hahn absperren. - Abdeckung entfernen und Schutzanode herausschrauben. - Bei hoher Beanspruchung Schutzanode ersetzen. Schutzanode Handlochdeckel ausbauen (nur bei CGW) - Verrohrung abbauen...
Wartung Abschluss der Arbeiten Gasstrecke und Hydraulik auf Dichtheit kontrol- lieren. - Verkleidung anbringen. Probelauf - Sicherungen einschalten. - Gaskugelhahn öffnen. - Gerät einschalten. - Programmwahlschalter auf Schornsteinfegerbetrieb stel- len. Stellung Schornsteinfegerbetrieb Bild: Gesamtansicht Regelung Zuluft-Prüfung durchführen Wenn CO > 0,2% LAF auf Dichtigkeit prüfen. Abgasmessung Im Schornsteinfegerbetrieb durchführen, Werte in Wartungsprotokoll eintragen.
Seite 45
Wartung Regelungszubehör prüfen Bild: BM Bild: AWT - Busverbindung muss im Display zu sehen sein. Busverbindung Für die Wartung wird benötigt: Wartungsset Art.-Nr. 86 03 017 Reinigungsset Art.-Nr. 86 03 194 Messgerät für BImSch-Messung Wir empfehlen, die folgenden Teile beim Serviceeinsatz mitzuführen: Isolierung BK-Oberteil Art.-Nr.
Wartung Übersicht der Arbeitsschritte mit Wartungsprotokoll Arbeitsschritt Protokollpunkt Protokollpunkt Protokollpunkt Gerät ausschalten, Notschalter aus Gaszufuhr schließen, Verkleidung und Brennraumgehäuse abnehmen Elektrische Verbindungen an Ventilator, Fühlern und Elektroden abziehen Brennkammerdeckel nach oben abnehmen Brenner bei Bedarf reinigen Heizwasserwärmetauscher reinigen Kondensatwanne reinigen Mischkammer bei Bedarf reinigen Isolierung Brennkammer auf Beschädigung prüfen Dichtungen kontrollieren, bei Bedarf wechseln und...
Seite 47
Wartung Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C 3044335_201507...
Seite 51
Die Längenangaben beziehen sich auf die konzentri- Die erforderlichen Kennzeichnungsschilder liegen dem sche Luft-/Abgasführung und Abgasleitungen und nur jeweiligen Wolf-Zubehör bei. auf original Wolf-Teile. Dem Zubehör beiliegende Montagehinweise sind zusätzlich zu beachten. Die Luft-/Abgassysteme DN60/100 und DN80/125 sind mit den Wolf-Gasbrennwertgeräten systemzertifiziert. 3044335_201507...
Seite 52
Wird für die Decke keine Feuerwiderstandsdauer den für die konzentrische Luft-/Abgasführung und Abgas- vorgeschrieben, so müssen die Leitungen für die leitungen nur Original Wolf-Teile verwendet werden. Verbrennungsluftzuführung und Abgasabführung von der Oberkante Decke bis zur Dachhaut in einem Die Montagebeispiele sind ggf. an die bau- und länderrechtli- Schacht aus nichtbrennbaren, formbeständigen...
Planungshinweise Abgastemperaturbegrenzer Der elektronische Abgastemperaturbegrenzer schaltet bei einer Abgastemperatur von über 110°C das Gasbrennwertgerät ab. Wird die Entstörtaste gedrückt, geht das Gerät wieder in Betrieb. Wird ein Gasbrennwertgerät mit Luft-/Abgasführung über Außenwand installiert (Art C13x), so muss die Nennleistung im Heizbetrieb auf unter 11 kW reduziert werden (Vorgehensweise siehe Kapitel „maximale Heizleistung begrenzen“).
Seite 54
Institut für Bautechnik geprüft bzw. CE zertifiziert und für prüfte Verbrennungsluftzu- und Abgasführung Art C63x Brennwertbetrieb mit Überdruck zugelassen sein. Original Wolf-Teile sind langjährig optimiert, tragen das DVGW- Qualitätszeichen und sind auf das Wolf-Gasbrennwertgerät abgestimmt. Bei nur DIBT- zugelassenen bzw. CE zertifizier- ten Fremdsystemen ist der Installateur selbst für die korrekte...
Seite 55
Planungshinweise Luft- / Abgasführung senkrecht (Beispiele) System DN 60/100 1 Gasbrennwertgerät 2 Luft-/Abgasrohr mit Revisionsöffnung (250mm lang) 3 Trennvorrichtung DN60/100 (Schiebemuffe) falls erforderlich 4 Luft-/Abgasrohr DN60/100 500 mm 1000 mm 2000 mm 5 Luft-/ Abgasführung senkrecht DN60/100 (Dachdurchführung für Flachdach oder Schrägdach) L = 1200 mm L = 1200 mm ...
Seite 56
Planungshinweise Luft-/Abgasführung waagerecht / Anschluss an LAS (Beispiele) System DN60/100 1 Gasbrennwertgerät Dachgaube 2 Luft-/Abgasrohr mit Revisionsöffnung Gilt nicht in Verbin- dung mit CGB-11! (250mm lang) 4 Luft-/Abgasrohr DN60/100 500 mm 1000 mm 2000 mm 9 Revisionsbogen 10 Bogen 87° DN60/100 11 Rosette 12 Auflageschiene 13 Stützbogen 87°...
Förderdruck mit 0 Pa einzusetzen. Das Anschlussstück zur Gewährleistung der An- schlussbedingungen ist bei Bedarf beim Schornsteinhersteller zu beziehen. Anschluss an feuchteunempfindliche Abgasleitung an zwei- oder mehrzügigen Schornsteinen (Schacht) Schachtabdeckung kom- Schachtabdec- plett aus Edelstahl aus kung aus Wolf- Wolf-Lieferprogramm Lieferprogramm Schornstein System aus Polypropylen Schornstein...
Seite 59
Planungshinweise Luft-/Abgasführung senkrecht konzentrisch C33x (Beispiele) System DN80/125 1 Gasbrennwertgerät 2 Übergang DN60/100 auf DN80/125 3 Luft-/Abgasrohr mit Revisionsöffnung (250mm lang) 4 Luft-/Abgasrohr DN80/125 500 mm 1000 mm 2000 mm 5 Abstandschelle 6 Befestigungsbügel DN125 für Dachdurchführung 7 Luft-/ Abgasführung senkrecht DN80/125 (Dachdurchführung für Flachdach oder Schrägdach)
Seite 60
Planungshinweise Luft-/Abgasführung waagerecht konzentrisch C13x, C83x und B33 und Abgasleitung an der Fassade C53x (Beispiele) DN80/125 Dachgaube 1 Gasbrennwertgerät 2 Übergang DN60/100 auf DN80/125 Horizontale Luft-/Abgasführung 3 Luft-/Abgasrohr mit Revisions- durch Schrägdach öffnung DN80/125 (250mm lang) 4 Luft-/Abgasrohr DN80/125 500 mm 1000 mm Abgasleitung an der Fassade 2000 mm...
Seite 61
Planungshinweise Anschluss an konzentrische Luft-/Abgasführung im Schacht (Beispiele) DN80/125, C33x Anschluss an Abgasleitung im Schacht C93x 1 Gasbrennwertgerät 2 Übergang DN60/100 auf DN80/125 4 Luft-/Abgasrohr DN80/125 500 mm 1000 mm 2000 mm 5 Abstandschelle 8 Trennvorrichtung (Schiebemuffe) falls erforderlich 10 Revisionsbogen 87° DN80/125 11 Stützbogen 87°...
Seite 62
Planungshinweise Luft-/Abgasführung exzentrisch Luft-/Abgasrohr Verteiler 80/80 mm exzentrisch (31) bei getrennter Luft-/Abgasführung nach (2) Anschluss-Adapter DN80/125 mit Messstutzen montieren. Beim Anschluss einer baurechtlich zugelassenen Luft-/Abgasführung ist der Zulas- sungsbescheid des Instituts für Bautechnik zu beachten. Die waagerechte Abgasführung ist mit ca. 3° Gefälle (5cm/m) zum Gerät zu montieren. Bei waagerechter Luftführung ist mit ca.
Planungshinweise Ergänzende Montagehinweise für Luft-/Abgasführung DN 80/125 Alle waagerechten Luft-/Ab- Flachdach: Deckendurchbruch ca. Ø 130 mm (14) in Dachab- gasführungen mit > 3° Gefälle deckung einkleben. (5cm/m) zum Gerät montieren. Schrägdach: Bei (12) den Einbauhinweis zur Dachschräge auf Entstehendes Kondensat muss der Haube beachten.
Zeitschaltuhr empfehlen wir das folgende Vorgehen. Hinweis für die Entsorgung: Schalten Sie während der Bedarfszeiten die Zeitschaltuhr nicht Wir nehmen Ihr Wolf-Altgerät für Sie kostenlos bei einem durchgehend AN. Erfahrungsgemäß gilt für Warmwasseran- unserer Auslieferungslager zurück lagen in EFH ca. 5-15min AN und 120-180 min AUS. Diese Zeitspannen werden jedoch von der Länge, dem Wasserinhalt...
Störung - Ursache - Abhilfe Über das eBus-fähige Wolf-Regelungszubehör wird im Störungsfall ein Fehlercode angezeigt, dem mit Hilfe nachfolgender Tabelle Ursache und Abhilfe zugeordnet werden kann. Diese Tabelle soll dem Heizungsfachmann die Fehlersuche im Störungsfall erleichtern. Fehler- Störung Ursache Abhilfe code TBV Übertemperatur...
Jahreszeitbedingte Warmwasserberei- η tungs-Energieeffizienz Schallleistungspegel in Innenräumen Alle beim Zusammenbau, der Installation oder Siehe Montage- Siehe Montage- Wartung zu treffende besondere Vorkehrungen anleitung anleitung 3044335_201507 Wolf GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, Internet: www.wolf-heiztechnik.de Artikelnummer: 3021121 03/2015...
Kontakt Wolf GmbH, Industriestraße 1, D-84048 Mainburg (*) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60°C am Heizgeräteinlass und eine Vorlauftemperatur von 80°C am Heizgerätauslass (**) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30°C, für Niedertemperaturkessel von 37°C und für andere Heizgeräte von 50°C...
Wolf GmbH Anschrift: Industriestr. 1 D-84048 Mainburg Produkt: Gas-Brennwertzentrale CGS-20/160, CGS-24/200 Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: DIN EN 297, 10/2005 DIN EN 437, 09/2009 DIN EN 483, 06/2000 DIN EN 677, 08/1998 DIN EN 625, 10/1995...
