Diagnoseelektronik mit EtherCAT-Schnittstelle für Schwingungssensoren

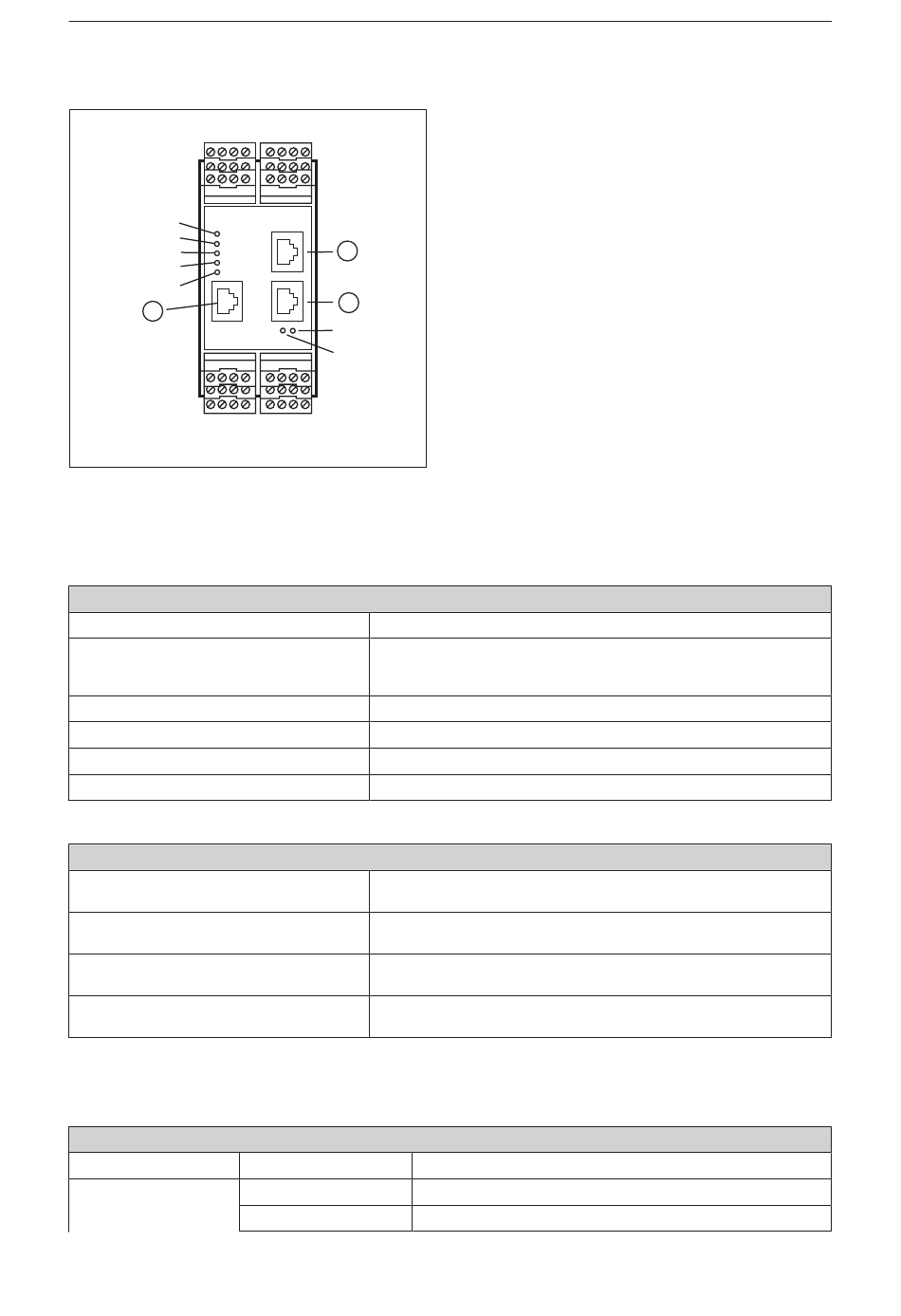

11 Bedien- und Anzeigeelemente
LED 1
LED 2
LED 3
LED 4
LED 5
1
11.1 LEDs für Sensor und System
LED 1 für Sensor 1... LED 4 für Sensor 4
grün leuchtet
grün blinkt
gelb leuchtet
rot leuchtet
grün/gelb blinken im Wechsel
gelb/rot blinken im Wechsel
LED 5 für System
grün leuchtet
gelb leuchtet
grün/gelb blinken im Wechsel
grün/rot blinken im Wechsel
11.2 Link und Activity Status LEDs
Gelbe LED Link/Activity-Status
Beschriftung
L/A (Link/Activity)
2
3
LED 7
LED 6
Sensor angeschlossen und parametriert
Sensor ist parametriert
Typ VSA: Sensor nicht angeschlossen oder defekt
TYP IEPE: Sensor nicht angeschlossen
Voralarm
Hauptalarm
Teachvorgang aktiv
kein Parametersatz geladen
System OK,
Überwachung läuft
System OK,
keine Überwachung aufgrund Parametrierung, Selbsttest oder FFT-Modus
Überwachung nicht möglich,
fehlerhafter Parametersatz
Systemfehler, EEPROM defekt, sonstige Zustände
Fehler im System, Funktion des Geräts eingeschränkt
LED
grün leuchtet
grün aus
1: Config: TCP/IP, IP Adresse 192.168.0.1 (Werkseinstellung),
Parametrier- und Datenschnittstelle (z.B. VES004)
2: IE 1: EtherCAT
3: IE 2: EtherCAT
Beschreibung
Verbindung an Port ist vorhanden
Keine Verbindung zum Port
VSE152
23
