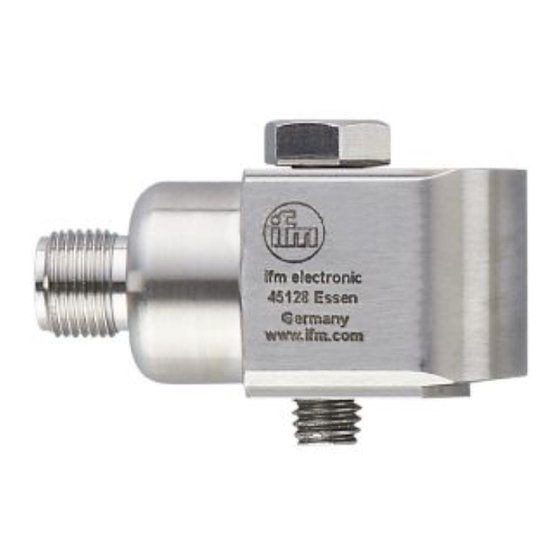

Bedienungsanleitung Beschleunigungssensor VSP003...
Seite 2
Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachper- sonal durchführen. • Geräte und Kabel wirksam vor Beschädigung schützen. 3 Bestimmungsgemäße Verwendung Der Beschleunigungssensor VSP003 erfasst die Schwingbeschleunigung an nichtrotierenden Bauteilen und ist zum Anschluss an die Auswerteeinheit Typ VSE geeignet.
Seite 3
4 Montage ► Montage nur in massiver Gehäuse- wand (z.B. Transportgewinde). ► Auf korrekte Signalrichtung achten. ► Auf sichere Schwingungsübertra- gung achten und keine elastischen Zwischenschichten zulassen. 1: Sensor mit einem Anzugsdrehmoment von 8 Nm fest anschrauben. 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Seite 4
5.2 Verwendung eines geschirmten Kabels ► Zur Vermeidung kabelgebundener Störeinflüsse ein geschirmtes Kabel verwen- den. ► Geschirmtes Kabel im Schaltschrank auf die Hutschiene auflegen. ► Maximale Kabellänge 1000 m. 1: Schirm 2: Hutschiene 10,11: Anschlussklemmen Sensor 1 an der Auswerteeinheit VSE ►...
