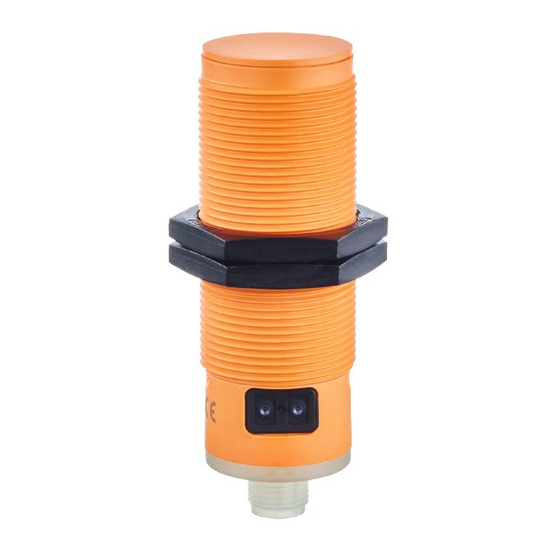

Kapazitiver Sensor KI0058 1 Vorbemerkung Anleitung, technische Daten, Zulassungen, Zubehör und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich...
KI0058 Kapazitiver Sensor 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren. • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (Ò Bestimmungsgemäße Verwendung). •...
Kapazitiver Sensor KI0058 3 Bestimmungsgemäße Verwendung Das Gerät überwacht Füllstände von trockenen Schüttgütern und Flüssigkeiten. Das Gerät eignet sich besonders zur Überwachung von Kunststoffgranulaten. Die aktive Fläche des Gerätes ist für Temperaturen bis 110°C ausgelegt und kann somit direkt und ohne Luftspalt auf das Schauglas montiert werden.
KI0058 Kapazitiver Sensor 4 Montage Beim bündigen Einbau nichtbündiger Geräte verändern sich die Sensoreigenschaften bis hin zum Durchschalten (Funktionsverlust). 4.1 Mindestabstand bei bündigem Einbau Sn: Schaltabstand Abb. 2: Mindestabstand bei bündigem Einbau 4.2 Mindestabstand bei nichtbündigem Einbau Durchmesser Sn: Schaltabstand Abb. 3: Mindestabstand bei nicht bündigem Einbau 4.3 Mindestabstand bei Montage mehrerer Geräte...
Kapazitiver Sensor KI0058 4.4 Hinweise für den Einbau in Behältern u Das Gerät wie abgebildet montieren: Medienberührend Abb. 5: Einbau medienberührend u Bei Flüssigkeiten einen Einbauadapter verwenden (z. B. E11033). Nicht medienberührend Abb. 6: Einbau nicht medienberührend...
KI0058 Kapazitiver Sensor 5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen. u Anlage spannungsfrei schalten. u Gerät folgendermaßen anschließen: Miniatur-Sicherung Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.
KI0058 Kapazitiver Sensor 7 Einstellungen 7.1 Leerabgleich Durch den Leerabgleich blendet das Gerät die Einbauumgebung aus. Der Leerabgleich stellt das Gerät neu ein, ein eventuell bereits durchgeführter Abgleich wird gelöscht. u Behälter entleeren, bis sich der Füllstand mindestens 20 mm unterhalb des Gerätes befindet.
Kapazitiver Sensor KI0058 Der modifizierte Leerabgleich wird auch empfohlen, wenn ein ordnungsgemäßer Leerabgleich noch nicht durchgeführt werden konnte, beispielsweise bei Inbetriebnahme des Gerätes an einem vollen Behälter. Der modifizierte Leerabgleich kann jederzeit wiederholt werden, ein bereits durchgeführter Vollabgleich bleibt erhalten.
Seite 12
KI0058 Kapazitiver Sensor Zeigt das Gerät keine Reaktion, ist es möglicherweise verriegelt.
Kapazitiver Sensor KI0058 8 Betrieb u Prüfen, ob das Gerät sicher funktioniert. u Gerät durch geeignete Maßnahmen zum Ansprechen bringen. LED Anzeige LED gelb aus: Schaltausgang gesperrt LED gelb ein: Schaltausgang leitend...
KI0058 Kapazitiver Sensor 9 Wartung, Instandsetzung und Entsorgung Der Betrieb des Geräts ist wartungsfrei. Für eine einwandfreie Funktion ist folgendes zu beachten: u Die aktive Fläche und etwaige Freiräume von Ablagerungen und Fremdkörpern freihalten. Eine Instandsetzung des Geräts ist nicht möglich.
