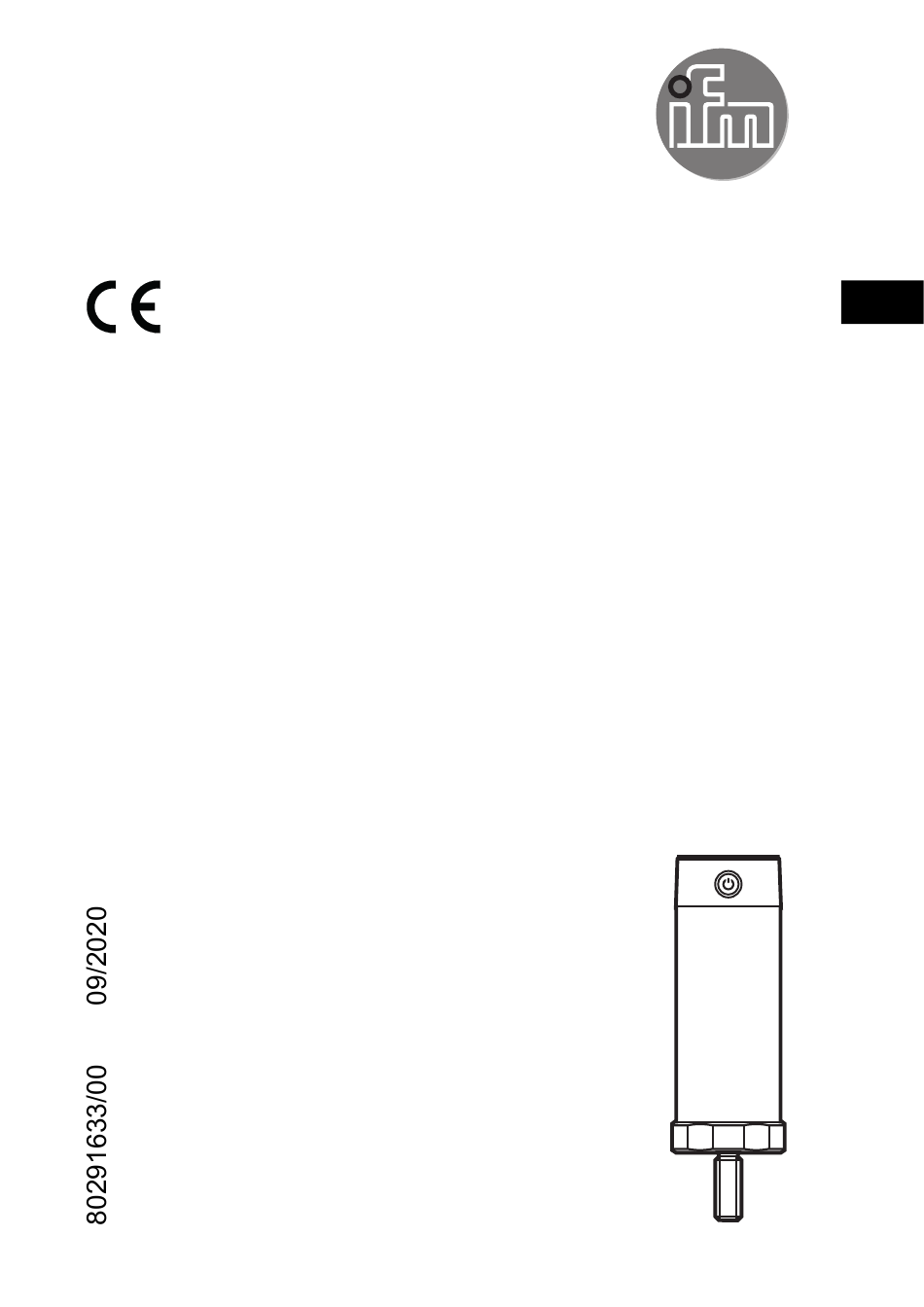

- Seite 1 Betriebsanleitung Kabelloser Schwingungssensor...
-
Seite 2: Sicherheitshinweise
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www.ifm.com. 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren. • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). -
Seite 3: Verwendete Symbole
Arzt oder dem Hersteller Ihres Medizinprodukts. Halten Sie einen Sicherheitsab- stand zwischen dem Gerät und Ihren Medizinprodukten ein und sehen Sie von der weiteren Verwendung des Geräts ab, wenn Sie eine dauerhafte Beeinträchtigung Ihres Medizinprodukts beobachten. 3 Verwendete Symbole ► Handlungsanweisung >... -
Seite 4: Elektrischer Anschluss
6 Funktion Das Gerät verfügt über eine Funkschnittstelle auf Basis eines 2,4 GHz-ISM- Bandes und ermöglicht den Zugriff auf Prozess- und Diagnosedaten (z. B. Batteriestatus) über das Gateway. Das Gerät bietet mit passender Hard- und Software (z. B. moneo) die folgenden Funktionen an: •... - Seite 5 ► Bei allen Befestigungsarten den Sensor mit einem Drehmoment gemäß Datenblatt anschrauben. Ein zu geringes Drehmoment kann zu einer zu schwachen Kopplung des Sensors an die Maschine führen, ein zu hohes Drehmoment kann den Sensor und die Schraube beschädigen. 1: Orientierungskerbe 2: LED 3: Button zum Ein- und Ausschalten 4: NFC-Transponder...
- Seite 6 8.2 Achsorientierung Bei allen einachsigen Sensoren ist die z-Achse die Messrichtung. Die z-Achse entspricht immer der Einschraubrichtung. Bei dreiachsigen Schwingungssensoren ist eine Ausrichtung der Messachse notwendig. ► Für eine ideale Ausrichtung muss die Orientierungskerbe auf der Sensoroberseite axial zur rotierenden Welle verlaufen. 1: Montagerichtung 2: Orientierungskerbe 8.3 Schraubmontage...
-
Seite 7: Schraubmontage Mit Adapter
► Eine flache Kontaktoberfläche mit einem Durchmesser von 32 mm vorbereiten. ► An der Montagestelle eine Gewindebohrung einrichten: - Gewindebohrung M8x1,25 / Tiefe min. 18,5 mm ► Gerät (bei Bedarf inklusive mitgeliefertem Montageadapter) mit einem Anzugsdrehmoment von 8 Nm fest anschrauben. 8.4 Schraubmontage mit Adapter ►... - Seite 8 Die Übersicht zum Zulassungsstand eines Gerätes ist im Internet abrufbar unter www.ifm.com. 11.1.1 Europa / EU-Konformitätserklärung Hiermit erklärt die ifm electronic GmbH, dass das Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.ifm.com.
- Seite 9 Hinweis Dieses Gerät wurde getestet und erfüllt die Bestimmungen hinsichtlich der Be- schränkungen für digitale Geräte der Klasse B gemäß Teil 15 der FCC Bestim- mungen. Diese Beschränkungen dienen dem angemessenen Schutz vor schäd- lichen Störungen, wenn das Gerät in einem Wohngebiet betrieben wird. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen.
- Seite 10 11.1.4 Brasilien - Agência Nacional de Telecomunicações (Anatel) Anatel ID: 13389-20-12898 Weitere Informationen finden Sie auf der Website von ANATEL unter www.anatel.gov.br. Das Gerät muss schädliche Störungen jeglicher Art tolerieren und darf keine Stö- rungen bei ordnungsgemäß zugelassenen Systemen verursachen.
