VSE152

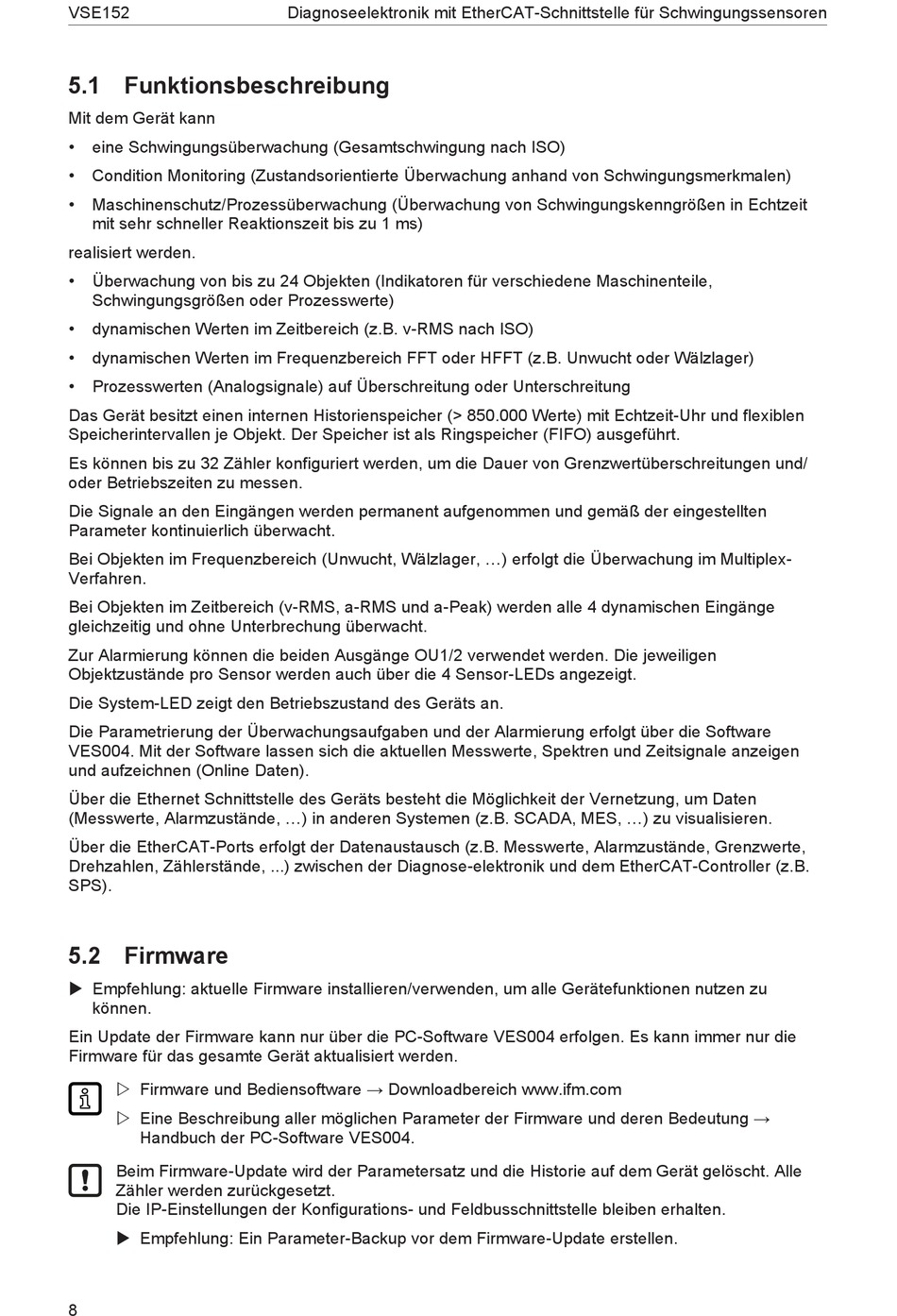

5.1 Funktionsbeschreibung
Mit dem Gerät kann
•
eine Schwingungsüberwachung (Gesamtschwingung nach ISO)
•
Condition Monitoring (Zustandsorientierte Überwachung anhand von Schwingungsmerkmalen)
•
Maschinenschutz/Prozessüberwachung (Überwachung von Schwingungskenngrößen in Echtzeit
mit sehr schneller Reaktionszeit bis zu 1 ms)
realisiert werden.
•
Überwachung von bis zu 24 Objekten (Indikatoren für verschiedene Maschinenteile,
Schwingungsgrößen oder Prozesswerte)
•
dynamischen Werten im Zeitbereich (z.B. v-RMS nach ISO)
•
dynamischen Werten im Frequenzbereich FFT oder HFFT (z.B. Unwucht oder Wälzlager)
•
Prozesswerten (Analogsignale) auf Überschreitung oder Unterschreitung
Das Gerät besitzt einen internen Historienspeicher (> 850.000 Werte) mit Echtzeit-Uhr und flexiblen
Speicherintervallen je Objekt. Der Speicher ist als Ringspeicher (FIFO) ausgeführt.
Es können bis zu 32 Zähler konfiguriert werden, um die Dauer von Grenzwertüberschreitungen und/
oder Betriebszeiten zu messen.
Die Signale an den Eingängen werden permanent aufgenommen und gemäß der eingestellten
Parameter kontinuierlich überwacht.
Bei Objekten im Frequenzbereich (Unwucht, Wälzlager, ...) erfolgt die Überwachung im Multiplex-
Verfahren.
Bei Objekten im Zeitbereich (v-RMS, a-RMS und a-Peak) werden alle 4 dynamischen Eingänge
gleichzeitig und ohne Unterbrechung überwacht.
Zur Alarmierung können die beiden Ausgänge OU1/2 verwendet werden. Die jeweiligen
Objektzustände pro Sensor werden auch über die 4 Sensor-LEDs angezeigt.
Die System-LED zeigt den Betriebszustand des Geräts an.
Die Parametrierung der Überwachungsaufgaben und der Alarmierung erfolgt über die Software
VES004. Mit der Software lassen sich die aktuellen Messwerte, Spektren und Zeitsignale anzeigen
und aufzeichnen (Online Daten).
Über die Ethernet Schnittstelle des Geräts besteht die Möglichkeit der Vernetzung, um Daten
(Messwerte, Alarmzustände, ...) in anderen Systemen (z.B. SCADA, MES, ...) zu visualisieren.
Über die EtherCAT-Ports erfolgt der Datenaustausch (z.B. Messwerte, Alarmzustände, Grenzwerte,
Drehzahlen, Zählerstände, ...) zwischen der Diagnose-elektronik und dem EtherCAT-Controller (z.B.
SPS).
5.2 Firmware
u Empfehlung: aktuelle Firmware installieren/verwenden, um alle Gerätefunktionen nutzen zu
können.
Ein Update der Firmware kann nur über die PC-Software VES004 erfolgen. Es kann immer nur die
Firmware für das gesamte Gerät aktualisiert werden.
w Firmware und Bediensoftware → Downloadbereich www.ifm.com
w Eine Beschreibung aller möglichen Parameter der Firmware und deren Bedeutung →
Handbuch der PC-Software VES004.
Beim Firmware-Update wird der Parametersatz und die Historie auf dem Gerät gelöscht. Alle
Zähler werden zurückgesetzt.
Die IP-Einstellungen der Konfigurations- und Feldbusschnittstelle bleiben erhalten.
u Empfehlung: Ein Parameter-Backup vor dem Firmware-Update erstellen.
8
Diagnoseelektronik mit EtherCAT-Schnittstelle für Schwingungssensoren
