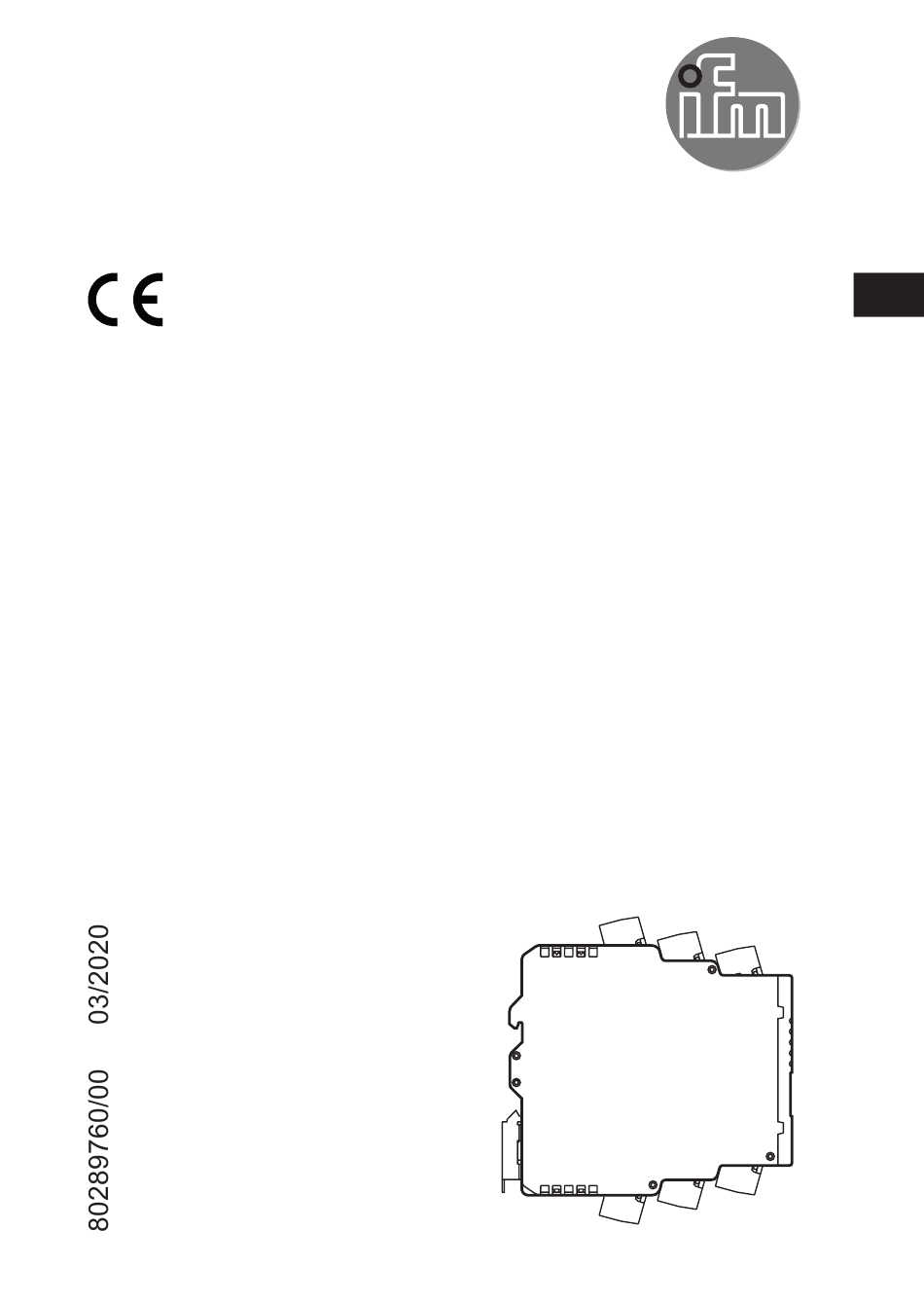

Bedienungsanleitung
DE
Diagnoseelektronik
für Schwingungssensoren
VSE003

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm VSE003

  • Seite 1 Bedienungsanleitung Diagnoseelektronik für Schwingungssensoren VSE003...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montage der Sensoren ����������������������������������������������������������������������������������5 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 5�1 Limited voltage / current ��������������������������������������������������������������������������������6 5�2 Anschlussbelegung ����������������������������������������������������������������������������������������7 5�2�1 Anschlussbelegung der Sensoren 1���4 (S1���S4) gemäß Verwendung 8 5�3 Anschluss der Sensoren ��������������������������������������������������������������������������������8 5�3�1 Überwachung der Sensorleitung ����������������������������������������������������������8 5�4 Ethernet-Anschluss ���������������������������������������������������������������������������������������9...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung • Eine Handlungsanweisung wird durch „►“ angezeigt. Beispiel: ► Das Gerät wie abgebildet montieren. Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung. Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 4: Bestimmungsgemäße Verwendung

    • An den dynamischen Eingängen kann ebenfalls ein analoges Stromsignal angeschlossen werden, um max. 4 weitere Prozesswerte zu überwachen. Alternativ können bis zu 4 Schwingungssensoren der ifm (Typ VSA, VSP) oder Sensoren mit einem IEPE Standardsignal angeschlossen werden� • Die Möglichkeiten der Signalüberwachung und Signalanalyse richtet sich nach dem jeweiligen Firmwarestand�...
  • Seite 5: Montage

    Vernetzung, um Daten (Messwerte, Alarmzustände, …) in anderen Systemen (z�B� SCADA, MES, …) zu visualisieren� Dafür geeignet ist als optionales Zubehör der OPC Server Typ VOS der ifm� Das Gerät ist nicht für sicherheitsrelevante Aufgaben im Sinne des Perso- nenschutzes zugelassen�...
  • Seite 6: Elektrischer Anschluss

    5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Vermeiden Sie den Kontakt mit berührungsgefährlichen Spannungen� Schalten Sie vor dem Verdrahten die Anlage spannungsfrei! Achten Sie speziell auf andere Stromkreise an den Ein- und Ausgängen�...
  • Seite 7: 5�2 Anschlussbelegung

    5.2 Anschlussbelegung Supply L+ (24 V DC ±20 %) Supply L- (GND) Sensor 4 OU 1: switch/analog OU 2: switch IN 1 (0/4...20 mA / pulse) GND 1 Sensor 3 IN 2 (0/4...20 mA / pulse) GND 2 Sensor 1 Sensor 2 Klemme Anschluss...
  • Seite 8: 5�2�1 Anschlussbelegung Der Sensoren 1

    5.2.1 Anschlussbelegung der Sensoren 1...4 (S1...S4) gemäß Verwendung Sensoreingang Verwendung IEPE 0���20 mA nicht nicht nicht Sensorversorgung verwenden verwenden verwenden IEPE + IEPE + Stromeingang Stromeingang 0���20 mA 0���10 mA IEPE - IEPE - nicht nicht nicht Selbsttest Ausgang verwenden verwenden verwenden ►...
  • Seite 9: 5�4 Ethernet-Anschluss

    5.4 Ethernet-Anschluss Die RJ45-Buchse dient dem Anschluss an das Ethernet. Ethernet-Leitungen sind als Zubehör lieferbar, z�B�: Cross-Over-Leitung 2 m Artikel-Nr� EC2080 Cross-Over-Leitung 5 m Artikel-Nr� E30112 5.5 IP-Adresse Die Standard-IP-Adresse lautet 192�168�0�1� 6 Betrieb Die Signale der Eingänge werden kontinuierlich erfasst und gemäß der eingestell- ten Aufgaben (Parameter) permanent überwacht�...
  • Seite 10: Anzeigeelemente (Leds)

    7 Anzeigeelemente (LEDs) LED 1 für Sensor 1 leuchtet grün Sensor angeschlossen und parametriert LED 1 LED 2...4 blinkt grün Sensor ist parametriert; Typ VSA LED 5 Sensor nicht angeschlossen oder defekt TYP IEPE Sensor nicht angeschlossen leuchtet gelb Voralarm leuchtet rot Hauptalarm blinkt...
  • Seite 11: Wartung, Instandsetzung Und Entsorgung

    Das Gerät darf nur vom Hersteller repariert werden. Entsorgen Sie das Gerät inklusive Batterie nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 9 Maßzeichnung 25,4 105,5 100,8 1: COMBICON-Stecker 2: Ethernet-Schnittstelle 3: Hutschienenhalter Technische Daten und weitere Informationen unter www�ifm�com�...
