Drive Test GmbH München Handbuch / Manual FM100 Seite 9 von 114
2.2

MESSPOSITION

Das Gerät ist immer so zu betreiben, dass der Gehäuseboden dem festen Anschlag und die
runde Krafteinleitung der bewegten Kante zugewandt ist. Bei sich aufeinander zu
bewegenden Kanten ist der Gehäuseboden mit einer Kante zu verbinden (ggf. manuelles
Mitbewegen). In allen Fällen ist auf eine feste, glatte Unterlagenfläche zu achten.

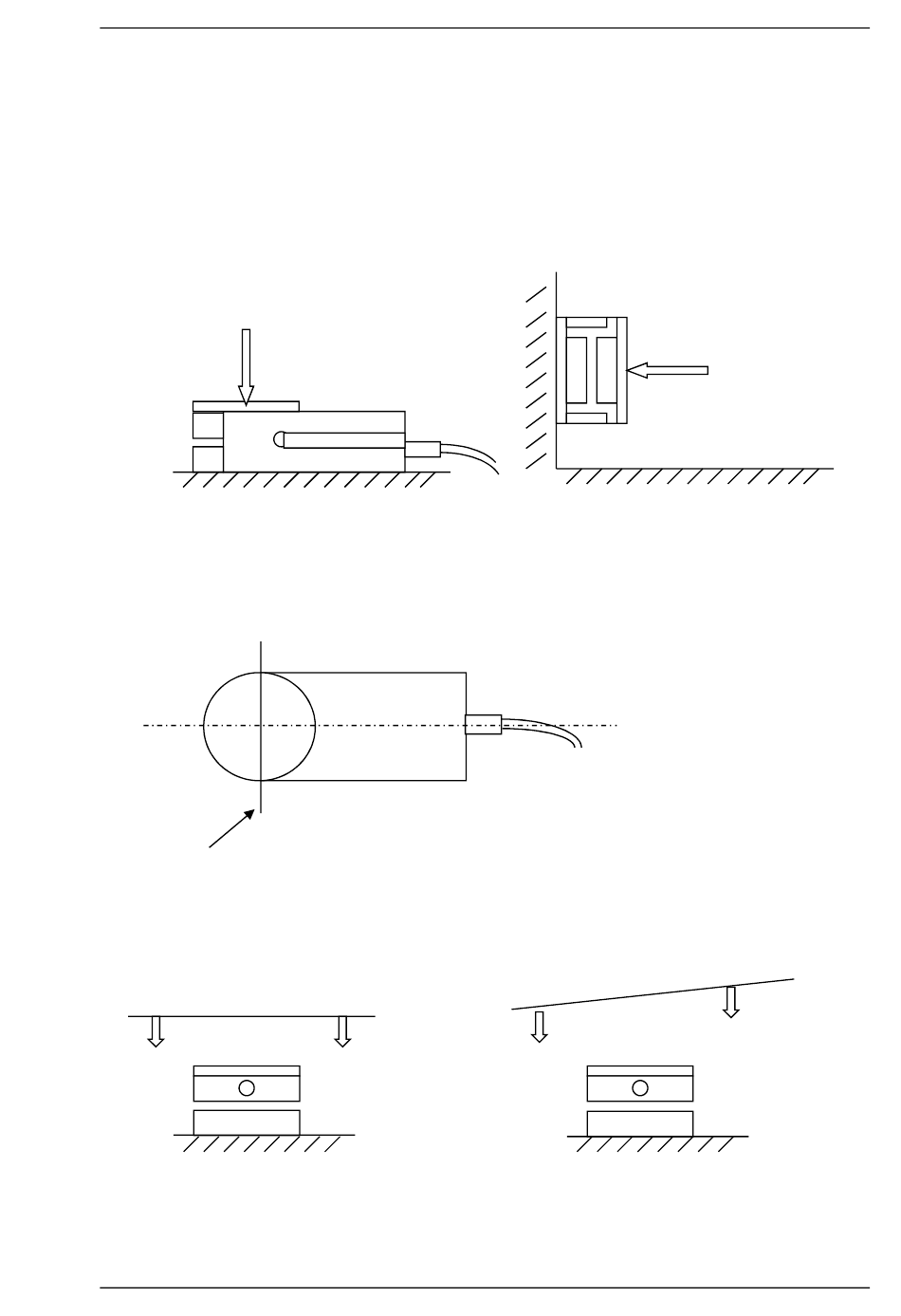

Senkrechte /waagrechte Krafteinleitung:
Senkrechte Einleitung Waagrechte Einleitung
Linienförmige Krafteinleitung:
Die Kraft sollte linienförmig in einem Winkel von 90° zur Symmetrieachse des Sensors über
die Breite der Scheibe eingeleitet werden. Es ist darauf zu achten, dass die
Krafteinleitungslinie durch die Mitte der Einleitungsplatte geht.
Optimale Krafteinleitungslinie
Parallele Krafteinleitung:
Der Anschlag des Gehäusebodens und die bewegte Kante sollen parallel zueinander stehen.
Richtige Krafteinleitung Falsche Krafteinleitung
