Digitales Informations- Und Analysesystem; Typenschild - Vaillant atmoTEC exclusive Betriebsanleitung

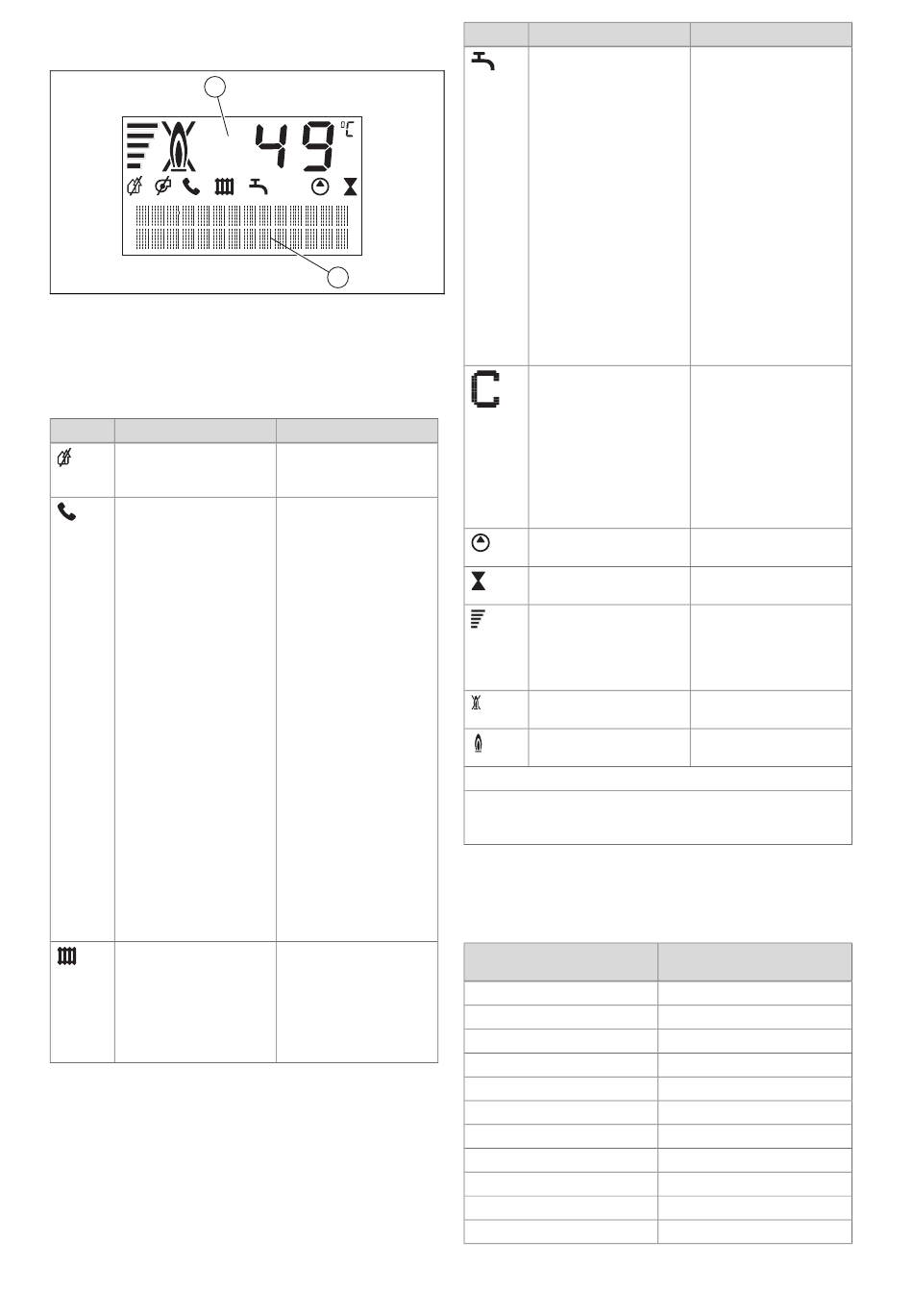

3.1.1

Digitales Informations- und Analysesystem

(DIA)
1
1 Anzeige der aktuellen
Heizungsvorlauftempe-
ratur, des Fülldrucks der
Heizungsanlage oder
eines Status- oder Feh-
lercodes
Symbol Bedeutung
Abgasweg
VR 920
Heizbetrieb
0020214277_04 Betriebsanleitung
2
2 Klartextanzeige (nur bei
atmoTEC exclusive)
Erläuterung
Symbol dauerhaft sicht-
bar: Störung im Abgas-
weg
Heizungsvorlauf- und
Warmwassertemperatur
werden über das Kom-
munikationssystem VR
920 vorgegeben. Das
Produkt arbeitet mit an-
deren als den an den
Drehknöpfen eingestell-
ten Temperaturen.
Diese Betriebsart kann
nur beendet werden
durch:
–
VR 920
–
Verändern der Tem-
peratur an den Dreh-
knöpfen um mehr als
± 5K
Diese Betriebsart kann
nicht beendet werden
durch:
–
Drücken der Taste
Entstörung.
–
Aus- und wieder Ein-
schalten des Pro-
dukts
–
Symbol dauerhaft
sichtbar: Produkt
ist in Betriebsart
Heizbetrieb
–
Symbol blinkt:
Brennersperrzeit ist
aktiv
Symbol Bedeutung
Warmwasserbereitung
Warmstart
Heizungspumpe in Be-
trieb
Magnetventil wird ange-
steuert
Aktueller Energiebedarf
Störung während des
Brennerbetriebs
Ordnungsgemäßer
Brennerbetrieb
* Nur mit angeschlossenem Warmwasserspeicher
Drücken Sie die Taste „-" für ca. 5 Sekunden, um von der An-
zeige der Vorlauftemperatur im Display auf die Anzeige des An-
lagendruckes - oder umgekehrt - zu wechseln.
3.2

Typenschild

Das Typenschild ist werksseitig an der Unterseite des Pro-
dukts angebracht.
Angaben auf dem Typen-
schild
VC, VCC, VCW
10, 19, 20, 24, 25
/4
-5 = plus, -7 = exclusive
V
W
Hz
MPa
IP
Kat. (z. B. II )
2H3P
Type (z. B. B )
11
Erläuterung
VC/VCC*:
–
Symbol dauerhaft
sichtbar: Ladebe-
trieb des Warmwas-
serspeichers ist von
Regler und Kessel-
steuerung freigege-
ben
–
Symbol blinkt:
Warmwasserspei-
cher wird beheizt
VCW:
–
Symbol dauerhaft
sichtbar: Warmwas-
ser wird gezapft
–
Symbol aus: Es wird
kein Warmwasser
gezapft
VCW:
–
Symbol dauerhaft
sichtbar: Warmstart-
funktion ist in Bereit-
schaft
–
Symbol blinkt:
Warmstartfunktion ist
in Betrieb, Brenner
ist eingeschaltet
Gaszufuhr zum Brenner
ist geöffnet
Anzeige des mo-
mentanen Brenner-
Modulationsgrades
(Balkenanzeige nur bei
atmoTEC exclusive)
Brenner ist ausgeschal-
tet
Brenner ist eingeschaltet
Bedeutung
Typenbezeichnung
Geräteleistung
Gerätegeneration
Gerätetyp
Netzspannung
Leistungsaufnahme
Netzfrequenz
max. Leitungsdruck
Schutzart/Schutzklasse
Gerätekategorie
Gasgeräteart
7
