2
Hinweise zur Dokumentation
2.1
Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.2
Unterlagen aufbewahren
▶
Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.3
Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt - Artikelnummer
VC DE 104/4-7 A-P
VC DE 104/4-7 A-L
VC DE 104/4-7 A-H
VCC 194/4-5 120 (E-DE), Aufputz
VCC 194/4-5 120 (E-DE), Unterputz
VCC 194/4-5 120 (LL-DE), Aufputz
VCC 194/4-5 120 (LL-DE), Unterputz
VCW DE 194/4-5 A-L
VCW DE 194/4-5 A-H
VCW DE 204/4-7 A-P
VCW DE 204/4-7 A-L
VCW DE 204/4-7 A-H
VCW DE 244/4-5 A-L
VCW DE 244/4-5 A-H
VCW DE 254/4-7 A-P
VCW DE 254/4-7 A-L
VCW DE 254/4-7 A-H
Gültigkeit: VCC 194/4-5 120 (E-DE), Aufputz UND VCC 194/4-5 120 (E-
DE), Unterputz UND VCC 194/4-5 120 (LL-DE), Aufputz UND VCC 194/4-5
120 (LL-DE), Unterputz
Diese Anleitung ist nur gültig in Verbindung mit den Anleitun-
gen für:
–
VIH R 120/6 B
–
Speichernachrüstsatz
–
VRT 350
–
Verrohrungssatz
–
Verrohrungssatz Aufputz für 120 l
–
Verrohrungssatz Unterputz für 120 l
6
3
Produktbeschreibung

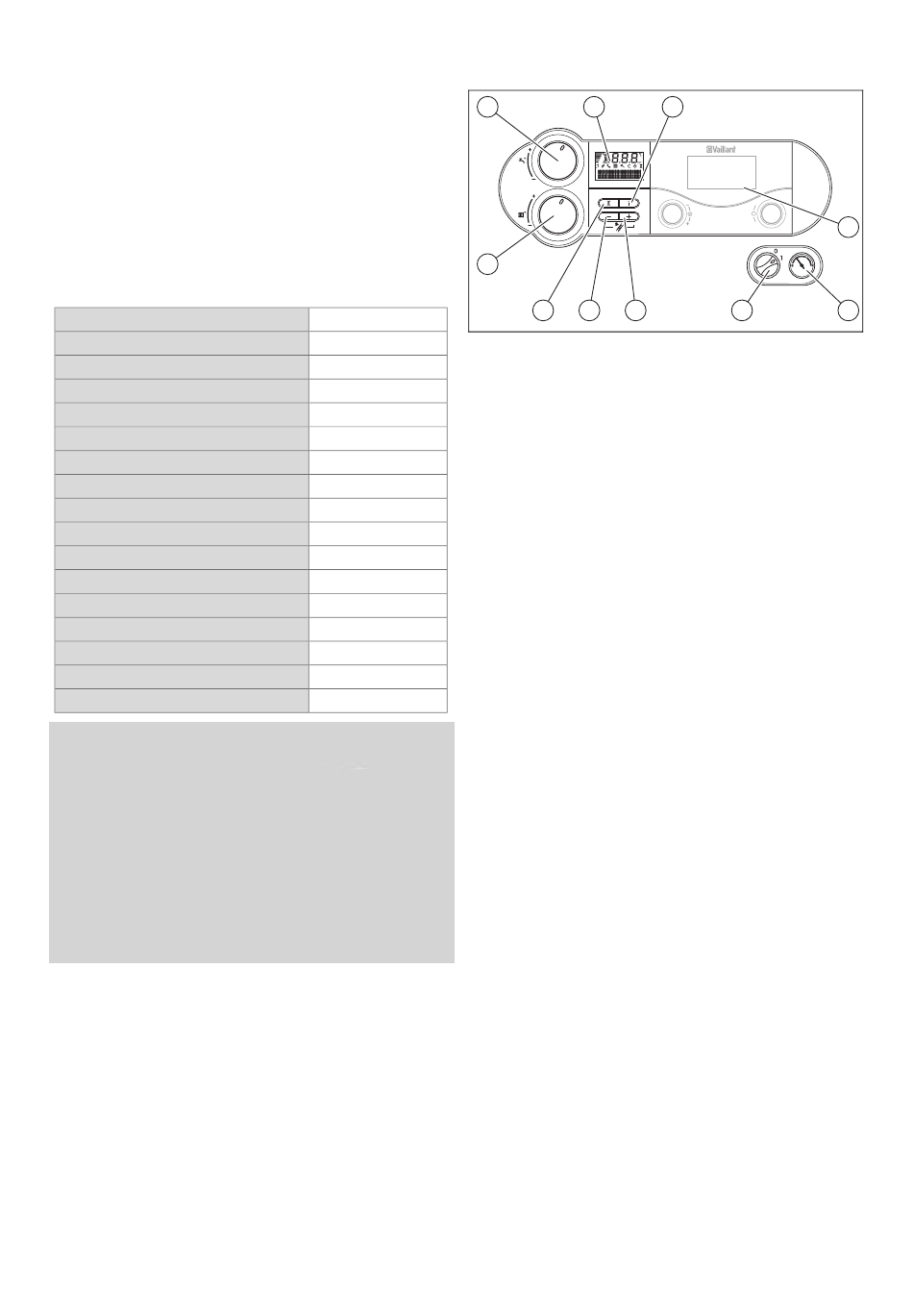

3.1
Übersicht Bedienelemente
10
9
8
0010018739
0010018740
1
Display
0010018741
2
Taste i
0010024478
3
Regler (Zubehör)
0010024480
4
Manometer
0010024479
5
Hauptschalter
0010024481
0010017844
Das Display zeigt die aktuelle Heizungsvorlauftemperatur,
den Anlagendruck der Heizungsanlage, die Betriebsart oder
0010017845
bestimmte Zusatzinformationen an.
0010018745
Die Taste i dient zum Abrufen von Statusinformationen.
0010018746
Der als Zubehör erhältliche Regler regelt die Vorlauftempe-
0010018747
ratur abhängig von der Außentemperatur automatisch.
0010017846
Das Manometer dient zur mechanischen Anzeige des aktuel-
0010017847
len Fülldrucks der Heizungsanlage.
0010018742
Der Hauptschalter dient zum Ein- und Ausschalten des Pro-
0010018743
dukts.
0010018744
Die Taste + dient zum Einschalten der Schornsteinfegerfunk-
tion.
Die Taste − dient zum Einschalten der Schornsteinfegerfunk-
tion und zur Anzeige des Fülldrucks der Heizungsanlage.
Die Taste Entstörung dient zum Rücksetzen des Produkts
bei bestimmten Störungen.
Der Drehknopf Heizungsvorlauftemperatur dient zur Einstel-
lung der Heizungsvorlauftemperatur, wenn kein Regler an-
geschlossen ist. Wenn ein Regler angeschlossen ist, dann
sollte der Drehknopf Heizungsvorlauftemperatur auf Rechts-
anschlag gestellt werden.
VC/VCC : Der Drehknopf Warmwasser dient zur Einstellung
der Speichertemperatur, falls ein Warmwasserspeicher an-
geschlossen ist.
VCW: Der Drehknopf Warmwasser dient zur Einstellung der
Warmwasserauslauftemperatur.
Wenn ein Regler angeschlossen ist, dann sollte der Dreh-
knopf Warmwasser auf Rechtsanschlag gestellt werden. Der
Regler bestimmt dann die Speichertemperatur.
1
2
E
7
6
5
6
Taste +
7
Taste -
8
Taste Entstörung
9
Drehknopf Heizungsvor-
lauftemperatur
10
Drehknopf Warmwasser
Betriebsanleitung 0020214277_04
3
bar
4
