AC295x

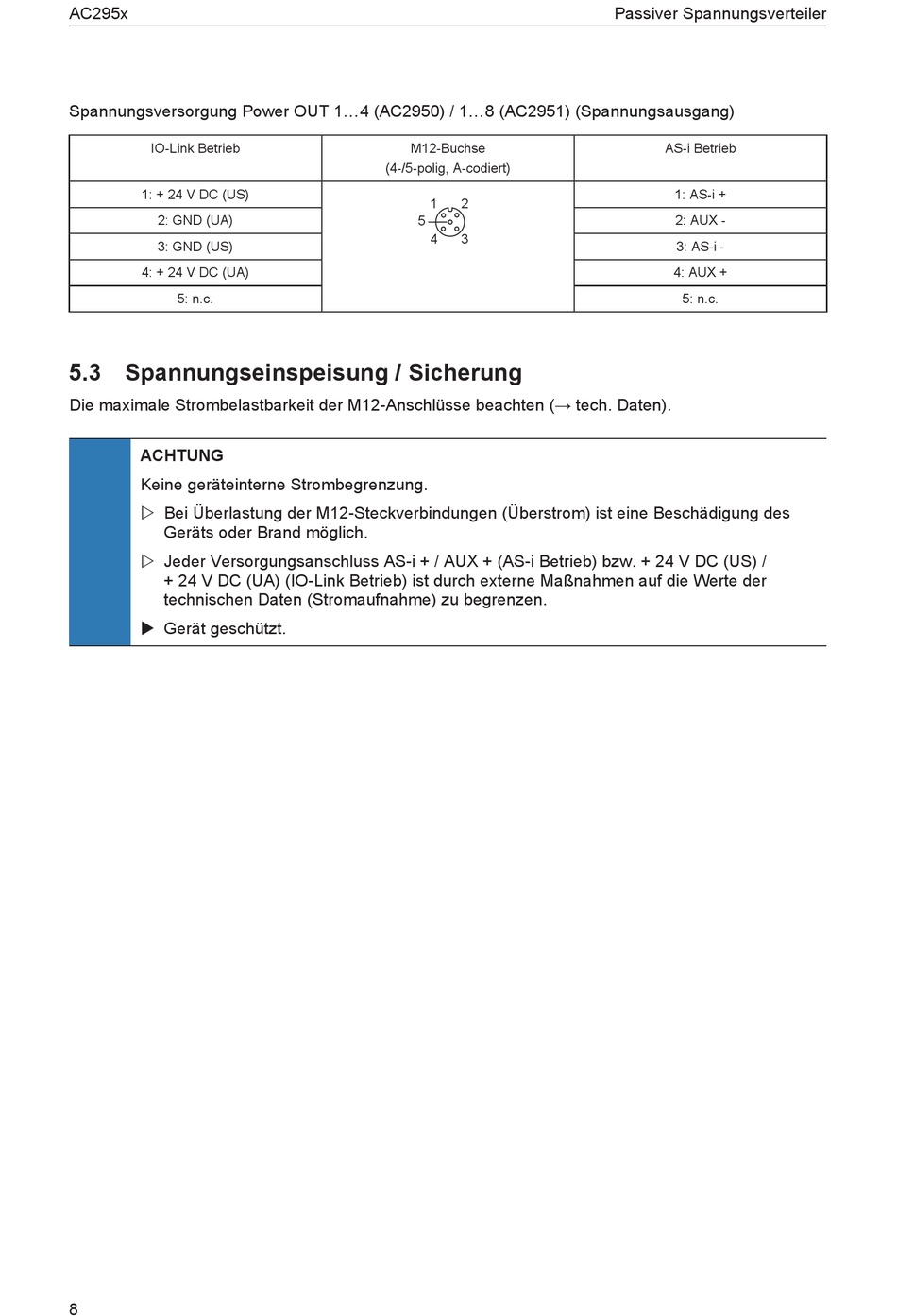

Spannungsversorgung Power OUT 1...4 (AC2950) / 1...8 (AC2951) (Spannungsausgang)
IO-Link Betrieb
1: + 24 V DC (US)
2: GND (UA)
3: GND (US)
4: + 24 V DC (UA)
5: n.c.
5.3 Spannungseinspeisung / Sicherung
Die maximale Strombelastbarkeit der M12-Anschlüsse beachten (→ tech. Daten).
ACHTUNG
Keine geräteinterne Strombegrenzung.
w Bei Überlastung der M12-Steckverbindungen (Überstrom) ist eine Beschädigung des
Geräts oder Brand möglich.
w Jeder Versorgungsanschluss AS-i + / AUX + (AS-i Betrieb) bzw. + 24 V DC (US) /
+ 24 V DC (UA) (IO-Link Betrieb) ist durch externe Maßnahmen auf die Werte der
technischen Daten (Stromaufnahme) zu begrenzen.
u Gerät geschützt.
8
M12-Buchse
(4-/5-polig, A-codiert)
1
2
5
4
3
Passiver Spannungsverteiler
AS-i Betrieb
1: AS-i +
2: AUX -
3: AS-i -
4: AUX +
5: n.c.
