C3 Montage der Einhausung
Schrammborde montieren
Schrammborde nach baustellenspezifi-
schen Montagezeichnungen an den
Einhausungsriegeln anschrauben.
Zur Montage von Schrammborden
werden die Einhausungsriegel
ca. 20 mm verkürzt.
Bauteile
14 Einhausungsriegel (Kantholz)
18 Einhausung (Holzmehrsch.platte)
19 Einhausung (Trapezblech)
20 Schrammbord
99 TSS-Torx 6 x 60
Montage
1. Vollholzbretter mit Dicke 30 mm auf
Maß b zuschneiden. Maß b richtet
sich nach Stärke des Einhausungsrie-
gels und dem verwendeten Einhau-
sungsmaterial. Schrammborde ein-
seitig oben und unten ca. 10 mm
anfasen.
2. Schrammborde (20) mit Schrauben
6 x 60 (99) an der Stirnseite der Ein-
hausungsriegel (14) festschrauben.
Je Einhausungsriegel 2 Schrauben
verwenden.

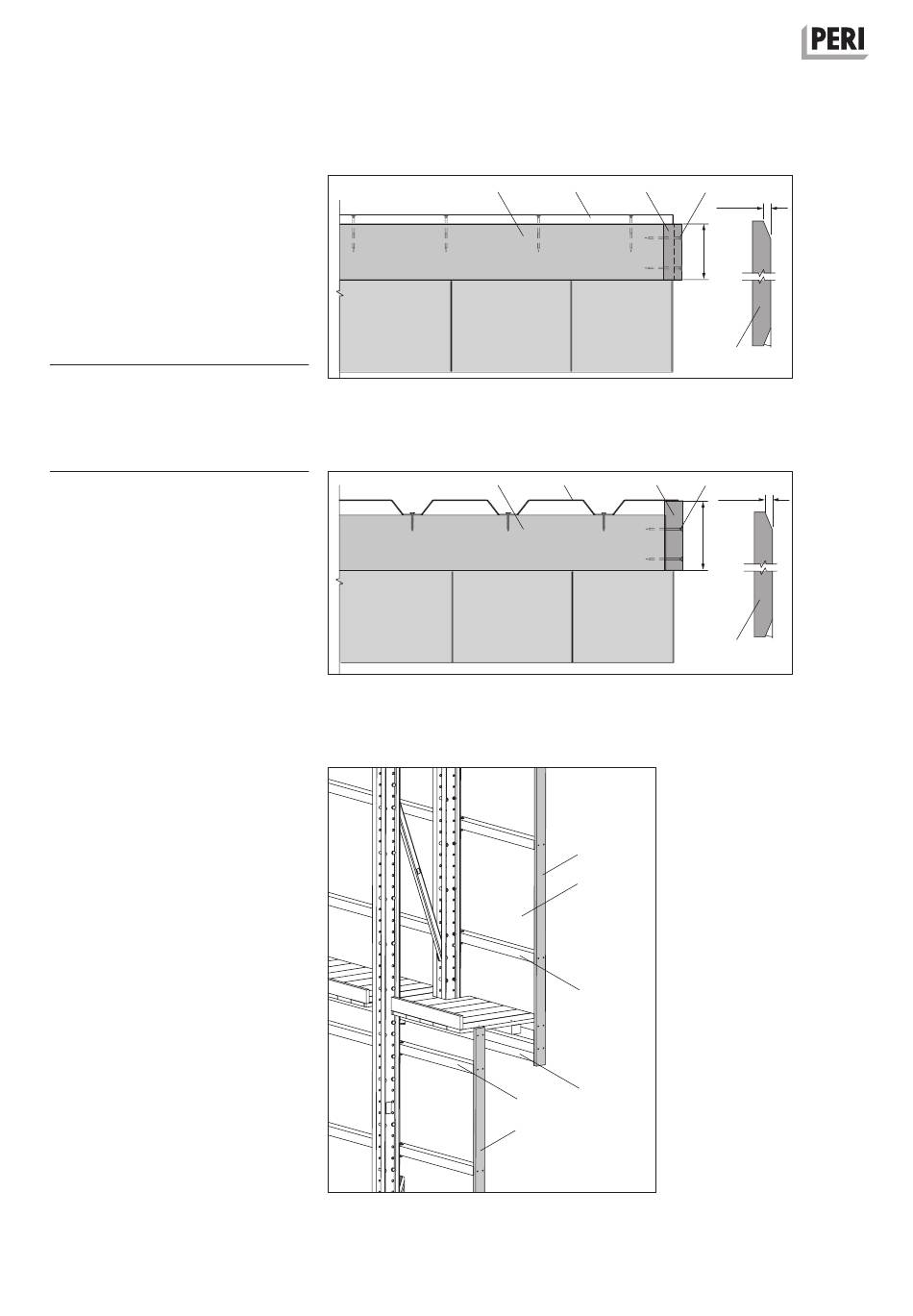

(Abb. C3.08 - C3.08c)
90
14
Abb. C3.08
14
Abb. C3.08a
Abb. C3.08b
18
20
19
20
20
18
14
14
14
20
Aufbau- und Verwendungsanleitung – Regelausführung
99
10 mm
b
20
20°
99
10 mm
b
20
20°
