D1 Aufhängung und Verankerung
Stirndeckenanker montieren
Verankerung M30
Stirndeckenanker M30/25-160
mit roter Vorlaufkappe
Verankerung M24
Stirndeckenanker M24/20-128
mit grauer Vorlaufkappe
Bauteile
51 Stirndeckenanker M30/25-160
52 Stirndeckenanker M24/20-128
Montage
1. Vorlaufkappe (51.1) an die Stirnab-
schalung nageln.
2. Stirndeckenanker (51) auf Kappe dre-
hen.
3. Stirndeckenanker an der Deckenbe-
wehrung verdrahten.
→ Stirndeckenanker ist bereit.
Ausschalen
Vorsicht
An den überstehenden Nägeln der Vor-
laufkappe kann man hängen bleiben!
Verletzungsrisiko.
⇒ Nägel nach dem Ausschalen sofort
umschlagen.
4. Überstehende Nägel sofort nach
dem Ausschalen umschlagen.
5. Vorlaufkappe (51.1) durch drehen ge-
gen den Uhrzeigersinn lösen und
ausbauen.
→ Verankerungspunkt ist fertig.
RCS P Kletterschutzwand
Aufbau- und Verwendungsanleitung – Regelausführung

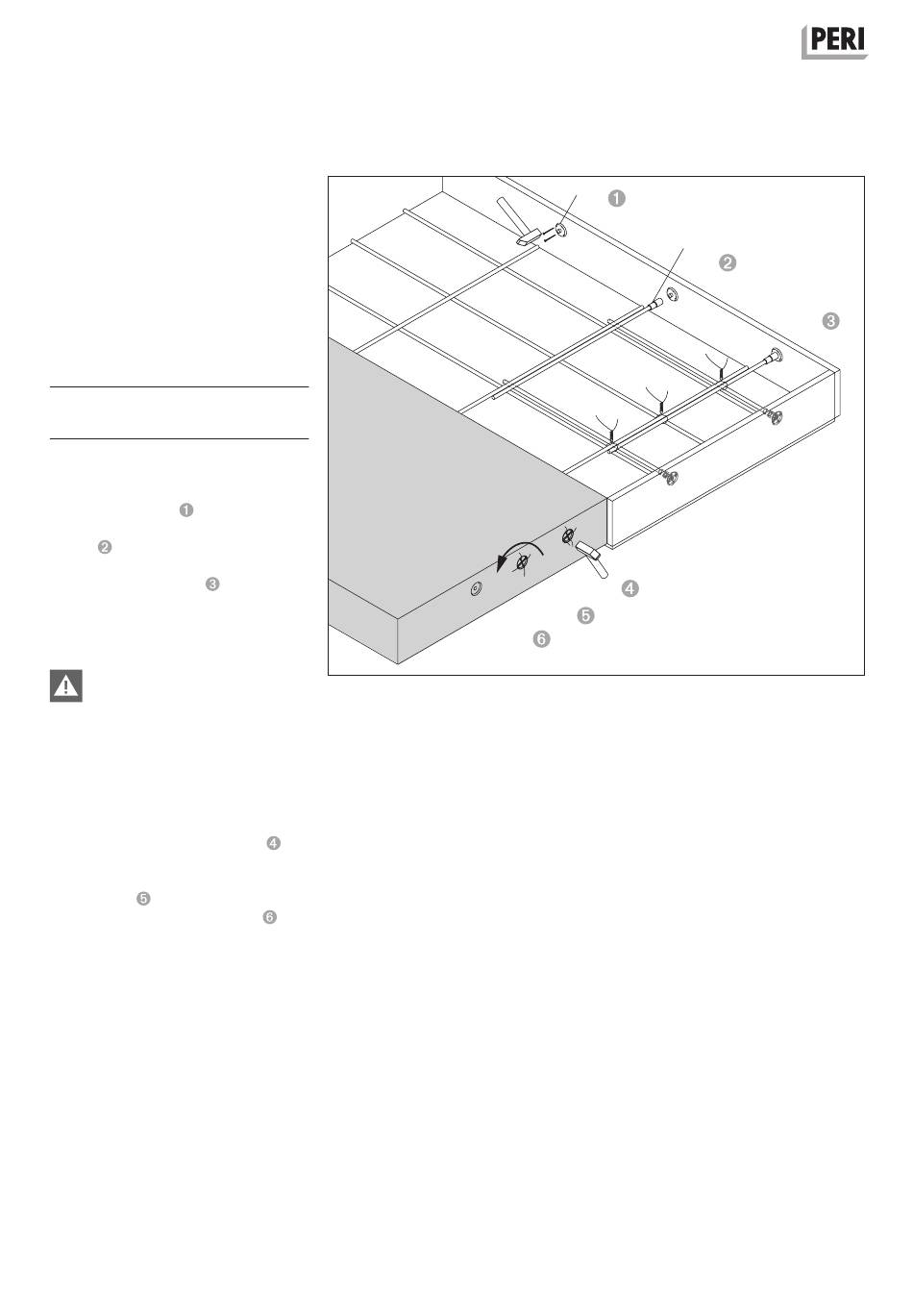

Abb. D1.05
51.1
51
105
