B3 Eckbühnen
Eckstützen am Bauwerksrand
Bei Eckstützen den Stirndeckenschuh
50 mm
RCS (48) montieren.
1095 mm
Die Ausführung der Arbeitsbühne im
Bereich der Gehrung erfolgt wie zuvor
beschrieben.
Mit dem zugehörigen Stirndeckenanker
(51 / 52) durch die Stützenbewehrung
hindurch verankern.
Der Stirndeckenanker kann durch die
48
Lasteinleitung über Verbund sehr nahe
am Deckenrand eingesetzt werden.
(Abb. B3.06)
Siehe Kapitel B4 "Verankerung an der
48
Deckenstirnseite".
Ohne zusätzlichen statischen Nach-
weis den seitlichen Randabstand c1 für
c2
die Verankerung nicht unterschreiten.
Gegebenenfalls eine Bewehrung zur
Randeinfassung bemessen und anord-
nen.
Für c2 gilt bei Verankerung mit:
Schraubkonus 285 mm,
Kletterkonus 320 mm.
(Abb. B3.06)
51 / 52
1138 mm

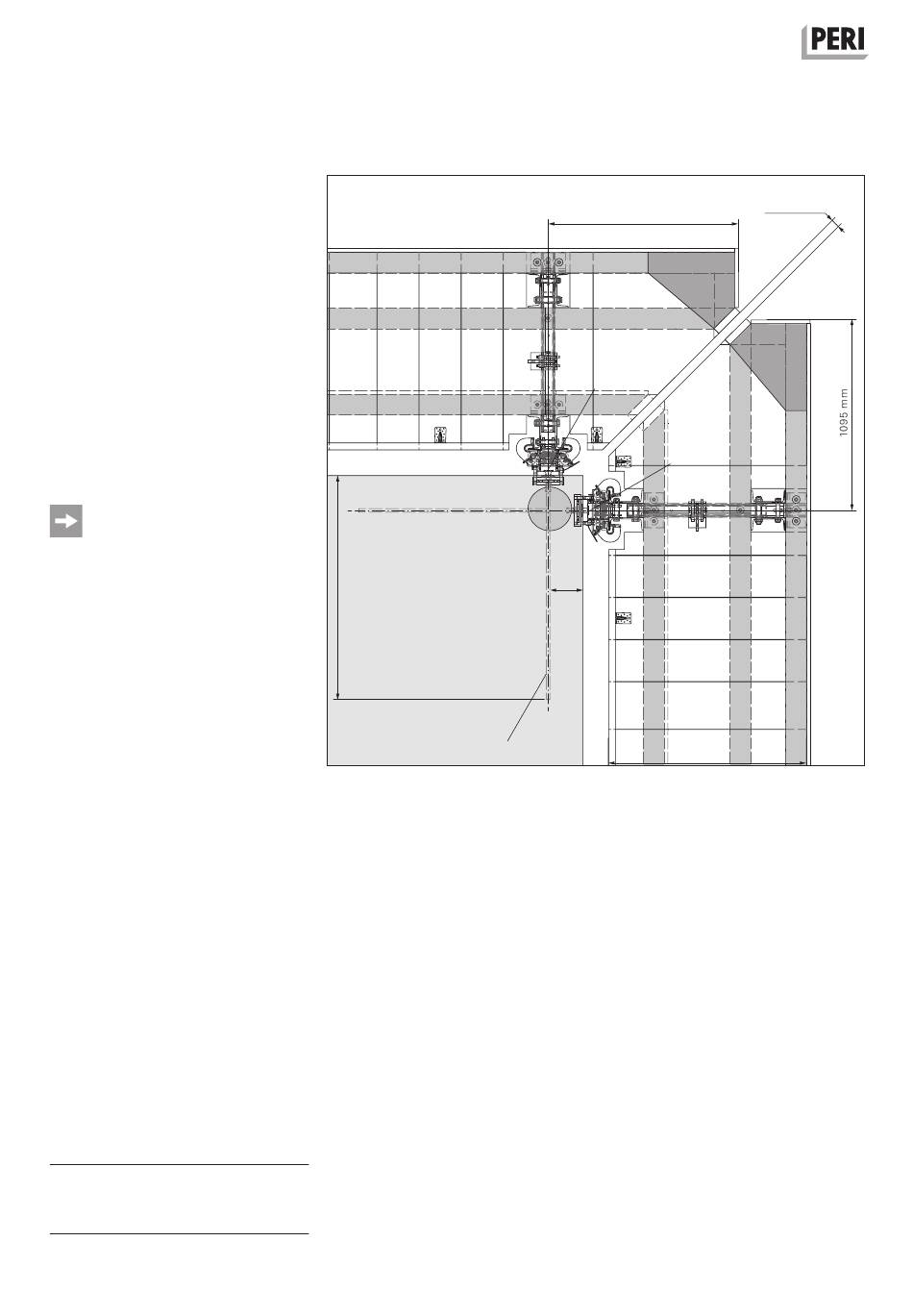

Abb. B3.06
Bauteile
48 Stirndeckenschuh RCS
51 Stirndeckenanker M30/25-160
52 Stirndeckenanker M24/20-128
RCS P Kletterschutzwand
56
Aufbau- und Verwendungsanleitung – Regelausführung
