C1 Vormontage Konsolen
Montage des Konsolenfach-
werks
■
Die Montage wird an der Version 2
erklärt. Die Montage der anderen
Versionen erfolgt sinngemäß.
■
Die jeweiligen Maße für die Monta-
ge sind in den baustellenspezifi-
schen Montagezeichnungen angege-
ben.
Kletterschienen montieren
Bauteile
2
Kletterschiene RCS
13
Kantholzadapter RCS 12/20
14
Einhausungsriegel (Kantholz)
Montage
1. Zwei Kletterschienen (2), mit Distan-
zierungen Ø 26 mm nach oben, auf
Kanthölzern bereitlegen und auf ge-
plantes Achsmaß ausrichten.
2. Einige Einhausungsriegel (14) mit
Kantholzadapter (13) auf Maß mon-
tieren. Siehe Kapitel „C3
Montage der Einhausung" auf Seite
84.
→ Das Achsmaß der Kletterschienen
wird fixiert
→ Die Einhausungsriegel wirken
gleichzeitig als Kippsicherung für
Konsolenscheiben.

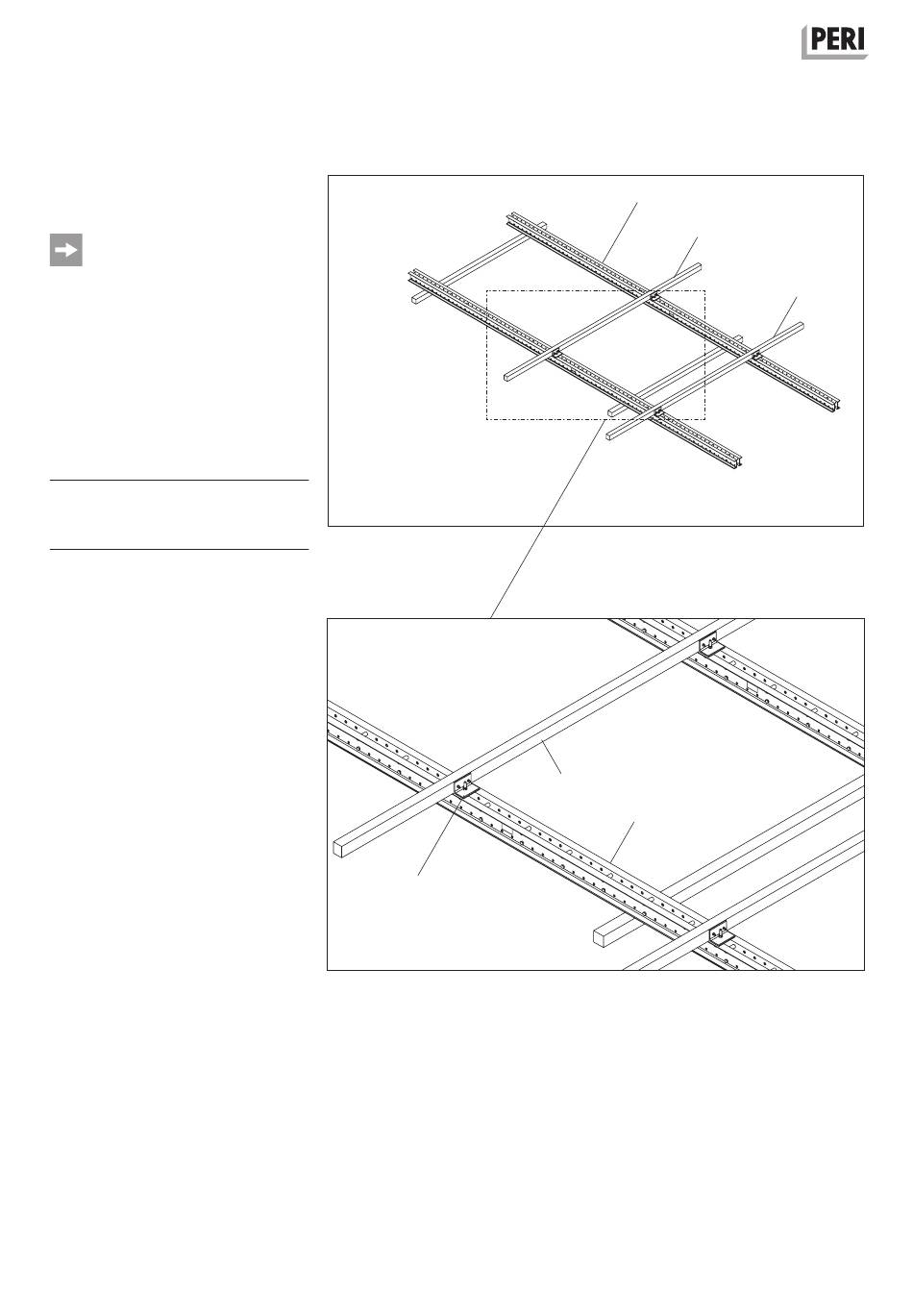

(Abb. C1.06 + C1.06a)
72
Abb. C1.06
13
Abb. C1.06a
2
14
14
2
RCS P Kletterschutzwand
Aufbau- und Verwendungsanleitung – Regelausführung
