D1 Aufhängung und Verankerung
Herunterschwenken
1. Vorlaufanker (47) an der Deckenan-
kerlehre (54) mit Schraube M24 x 70
(53) festschrauben.
2. Deckenankerlehre leicht gegen Ein-
hausungsstiel drücken, festhalten
und Schieberiegel (54.5) nach oben
schieben.
3. Deckenankerlehre nach unten
schwenken.
4. Auflageblech (54.3) auf Stirnabscha-
lung mit Nägeln fixieren.
(Abb. D1.03+ D1.03a)
Hochschwenken
Denkenankerlehre erst hochschwen-
ken wenn der Beton ausreichend erhär-
tet ist.
1. Schraube M 24 x 70 (53) aus dem
Vorlaufanker herausschrauben.
2. Nägel, mit denen das Auflageblech
(54.3) auf der Stirnabschalung fixiert
ist, herausziehen.
3. Schieberiegel hochhalten (54.5) und
Deckenankerlehre senkrecht nach
oben schwenken. Schieberiegel hin-
ter die Montageplatte fallen lassen.
Der Schieberiegel (54.5) fixiert die
Deckenankerlehre in senkrechter
Position.
(Abb. D1.03b + D1.03)
RCS P Kletterschutzwand
Aufbau- und Verwendungsanleitung – Regelausführung

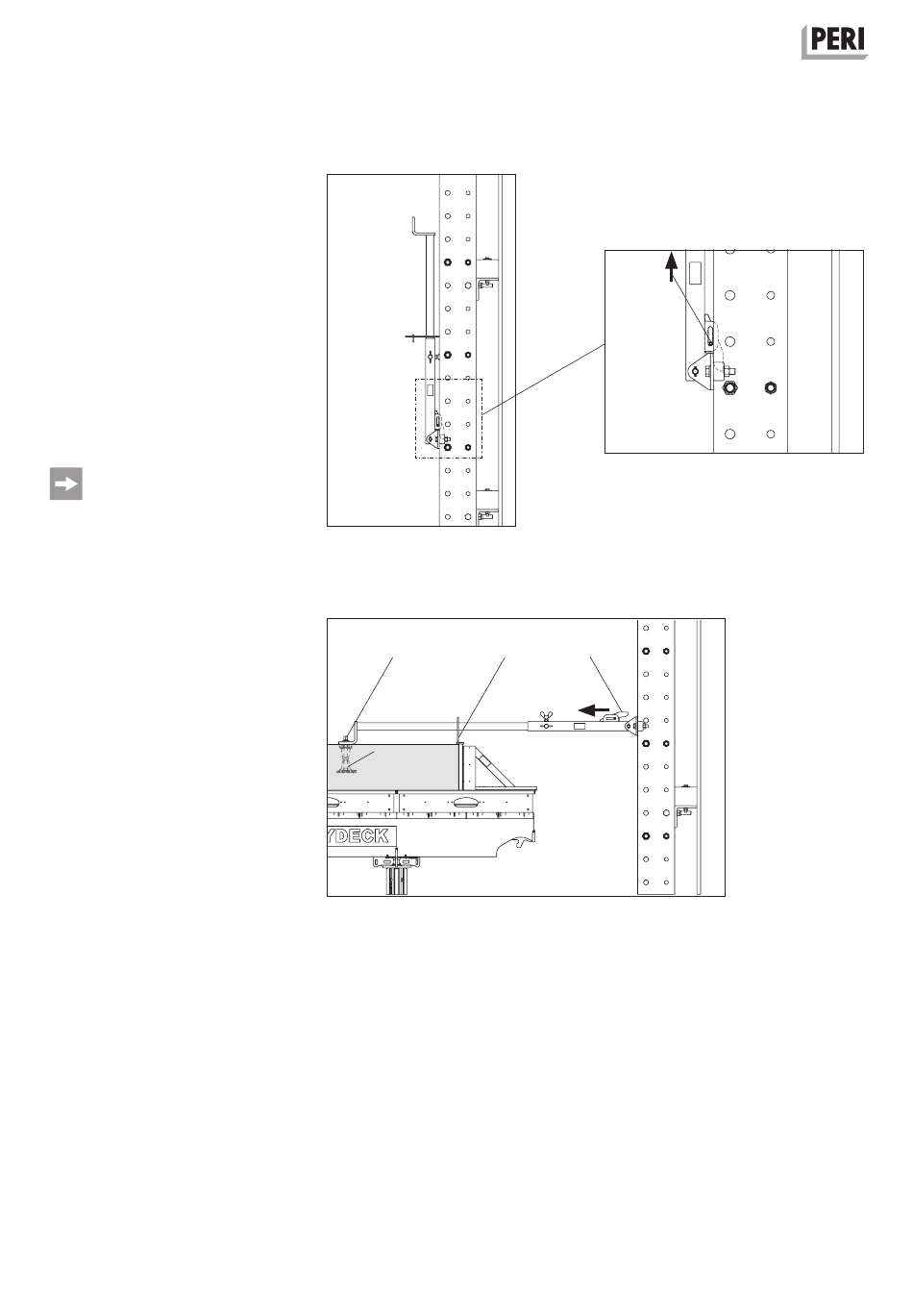

Abb. D1.03
53
47
Abb. D1.03b
Abb. D1.03a
54.3
54.5
103
