C3 Montage der Einhausung
Einhausungsriegel montieren
Die Einhausungsriegel (Kanthölzer)
stellen bei der Konsolenmontage das
erforderliche Achsmaß A der Konsolen-
scheiben sicher. Die in den baustellen-
spezifischen Montagezeichnungen an-
gegebenen Maße genau einhalten!
Bauteile
1
Kletterschiene RCS
13
Kantholzadapter RCS 12/20
13.4 Bohrung
14
Einhausungsriegel (Kantholz)
23
Einpressdübel Ø 48/12 mm
90
Schr ISO 4017 M12 x 140-8.8
91
Schr ISO 4017 M12 x 240-8.8
96
Mutter ISO 4032 M12-8
97
Scheibe ISO 7093 200HV, A 12
Montage
1. Lage der Konsolenachsen A auf die
Einhausungsriegel übertragen und
Bohrlöcher B entsprechend Abbil-
dung C3.03 markieren.
2. Kantholzadapter (13) in der späteren
Montagelage als Bohrlehre auf Kant-
holz auflegen. Kantholz mit Ø 12 mm
durchbohren. (Abb. C3.03)
3. Falls statisch erforderlich: In die Boh-
rungen des Einhausungsriegels, auf
der Kantholzadapter-Seite, Einpress-
dübel (23) deckungsgleich einschla-
gen. Einpressdübel mit Drahtstiften
sichern. (Abb C3.01)
4. Je nach Klemmlänge (Kantholzhöhe)
Schraube M12 x 140 (90) oder M12 x
240 (91) durch Bohrungen des Kant-
holzadapters und Einhausungsriegel
stecken. Schraube mit Scheibe (97)
und Mutter (96) festschrauben.
(Abb. C3.01)
RCS P Kletterschutzwand
Aufbau- und Verwendungsanleitung – Regelausführung
12,5
6,25

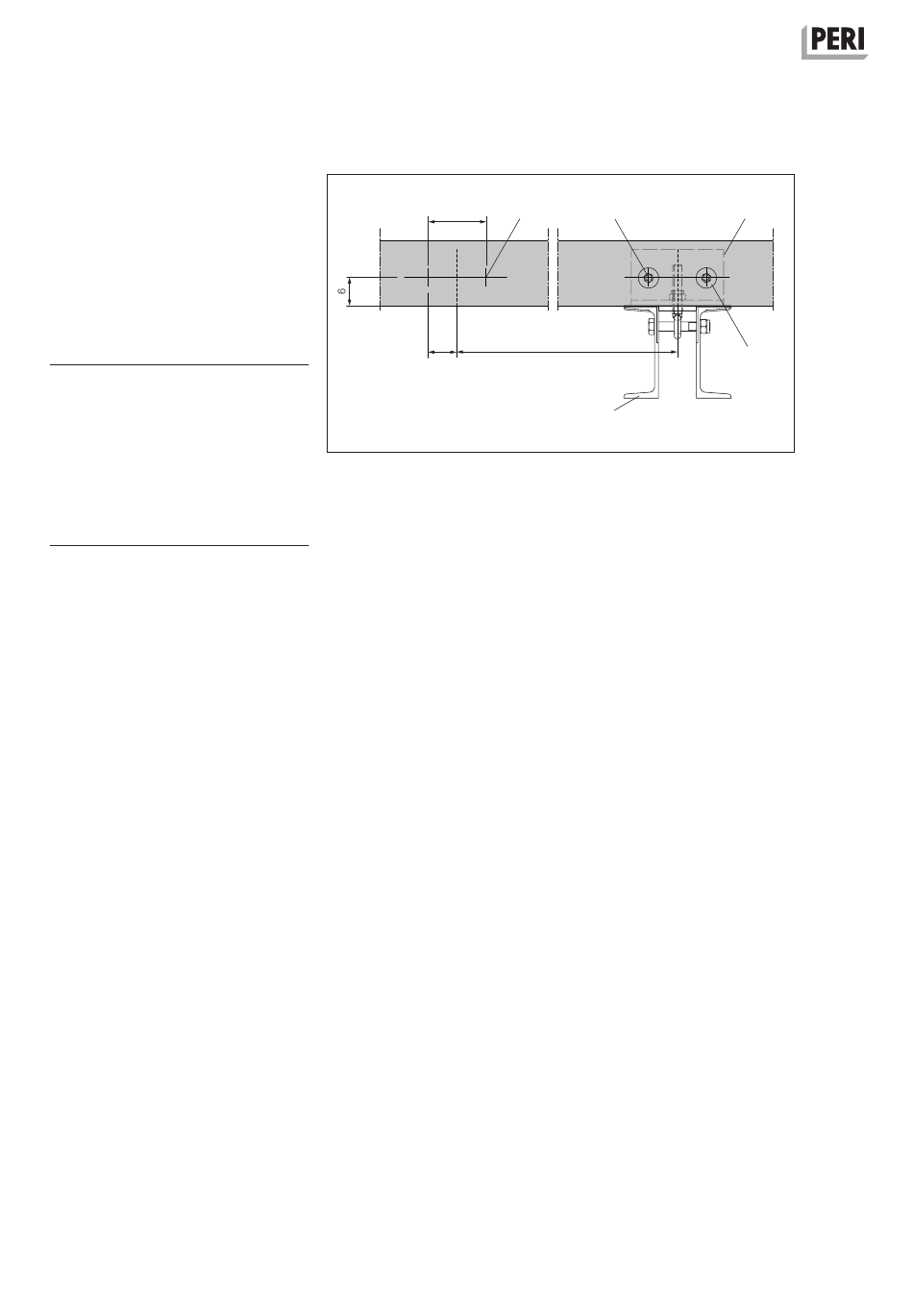

Abb. C3.03
B
13.4
A
1
13
23
85
