5.2.8.1
REF601 / REJ601 / REM601
Anwendungshandbuch
Menü – Hardware
Über dieses Menü können die folgenden Funktionalitäten getestet werden.

LCD-Test

Tastaturtest

LED-Test
Test Test
Hardware
Wenn während eines Tests, immer wenn eine Bestätigung durch den Benutzer
erforderlich ist, um zum folgenden Prüfschritt zu wechseln und diese Bestätigung
ausbleibt, wechselt der Test nach einer Zeitüberschreitung von 5 s automatisch zum
nächsten Schritt in der Prüfabfolge.

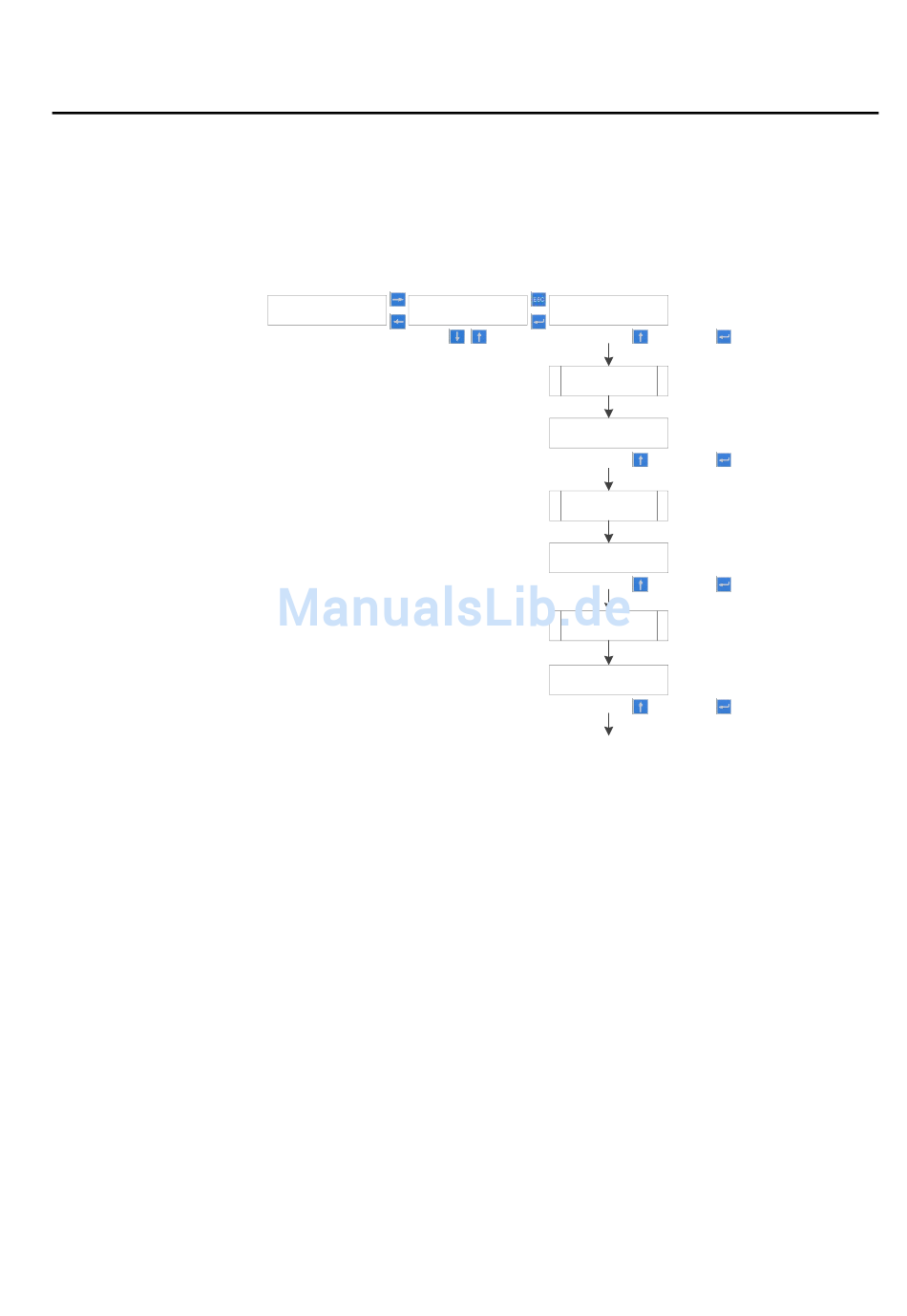

Verwenden der LHMI
Test
+ +
:YYY Hardware :YYY
Select 'Yes' with: Select 'Yes' with: Confirm with: Confirm with:
LCD Test
Test Continue
YES:UP NO:ESC
Select 'Yes' with: Select 'Yes' with: Confirm with: Confirm with:
Keyboard
Test
Test Continue
YES:UP NO:ESC
Select 'Yes' with: Select 'Yes' with: Confirm with: Confirm with:
LED Test
Test Repeat?
YES:UP NO:DOWN
Select 'Yes' with: Select 'Yes' with: Confirm with: Confirm with:
Start Hardware test Start Hardware test
Section 5
NO; YES NO; YES
NO or timeout to confirm NO or timeout to confirm
will lead to exit test will lead to exit test
NO or timeout to confirm NO or timeout to confirm
will lead to exit test will lead to exit test
NO or timeout to confirm NO or timeout to confirm
will lead to exit test will lead to exit test
73
