1MDU07227-YN Rev. D
4.5
4.5.1
4.5.2
REF601 / REJ601 / REM601
Anwendungshandbuch
Schalterversagerschutz
Funktionalität
Die Schalterversagerschutzfunktion bietet ein Auslösewiederholungs- und ein
Reserve-Auslösungs-Signal, falls der angesprochene Leistungsschalter sich nicht
öffnen sollte. Die Funktion wird durch Auslösesignale der Schutzfunktionen oder
durch eine externe Schutzauslösung über einen Binäreingang aktiviert.
Die Funktion verfügt über zwei unabhängige Zeitglieder für die Auslösung: ein
Auslösewiederholungs-Zeitglied für eine wiederholte Auslösung des eigenen
Leistungsschalters und ein Reservezeitglied für die Auslöselogik vorgelagerter
Leistungsschalter.
Der Schutz kann durch die Einstellungen des Geräts blockiert werden.
Betriebsweise
Der Betrieb des Schalterversagerschutzes kann mithilfe eines Blockdiagramms
beschrieben werden.

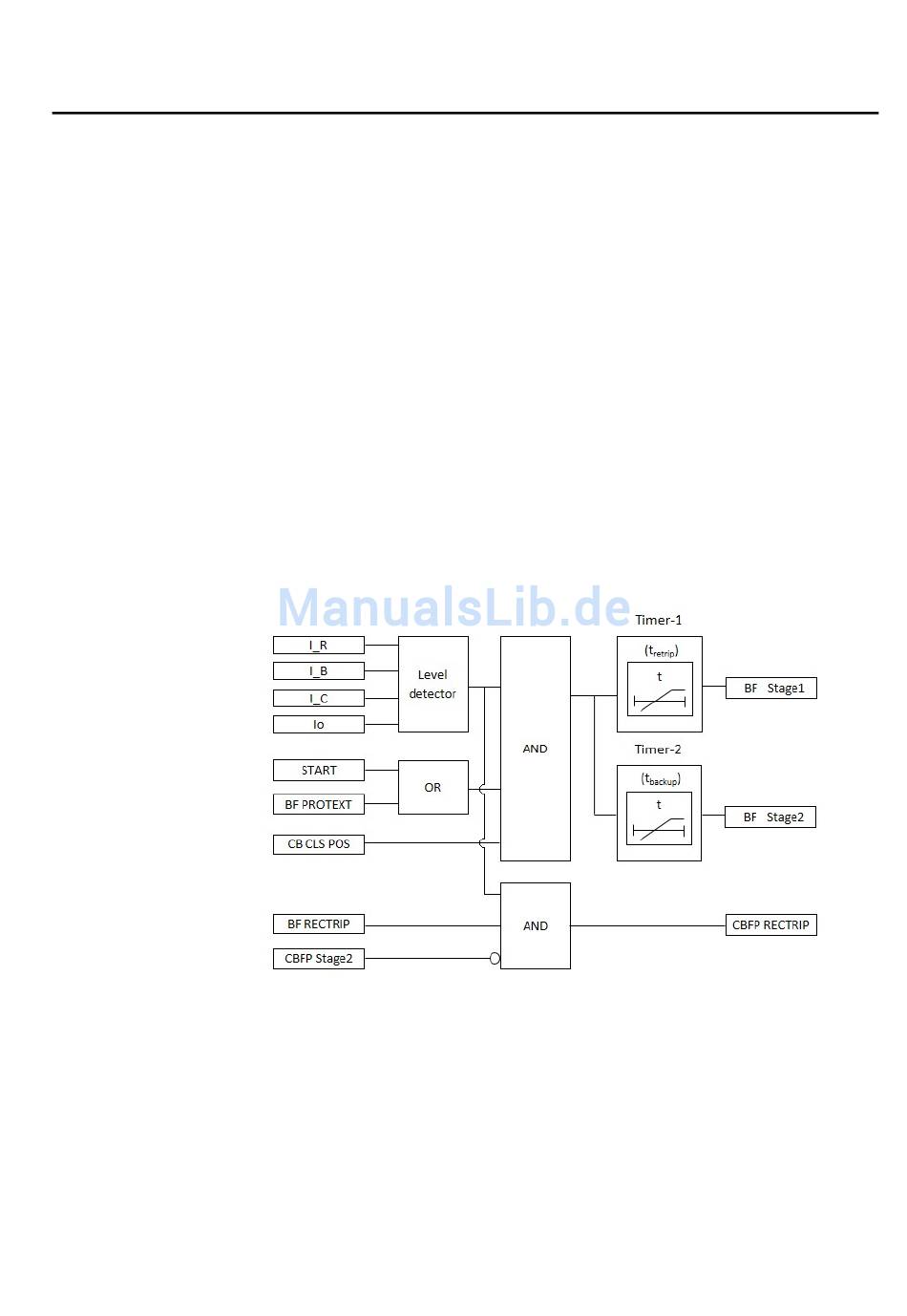

Abbildung 3:
Funktionales Blockdiagramm Schalterversagerschutz
Die gemessenen Leiterströme werden leiterweise mit der Einstellung I
verglichen. Der Erdstrom wird in ähnlicher Weise mit der Einstellung I
verglichen. Wenn einer dieser Werte die entsprechende Einstellung überschreitet,
dann liefert die Stufenerkennung der Einleitungslogik von CBFP eine Freigabe.
Schutz- und Steuerfunktion
Section 4
CBFP
oCBFP
25
