Verhalten des thermischen Abbildes beim Ausschalten des Geräts:
Es entsteht ein Zustand, in dem der in das Gerät eingespeiste Strom unterbrochen
wird. Der Benutzer kann zwischen vier verschiedenen Verhaltensweisen/Optionen
wählen, um den Wärmewert bei Wiederherstellung der Stromversorgung zu
berechnen. Diese Optionen können über die Einstellung "Mode ϑ
ausgewählt werden.
Die thermische Abbildung wird zusammen mit der Zeitangabe alle 60 Sek.
gespeichert (und bei Option 1 auch mit dem tatsächlichen maximalen Leiterstrom).

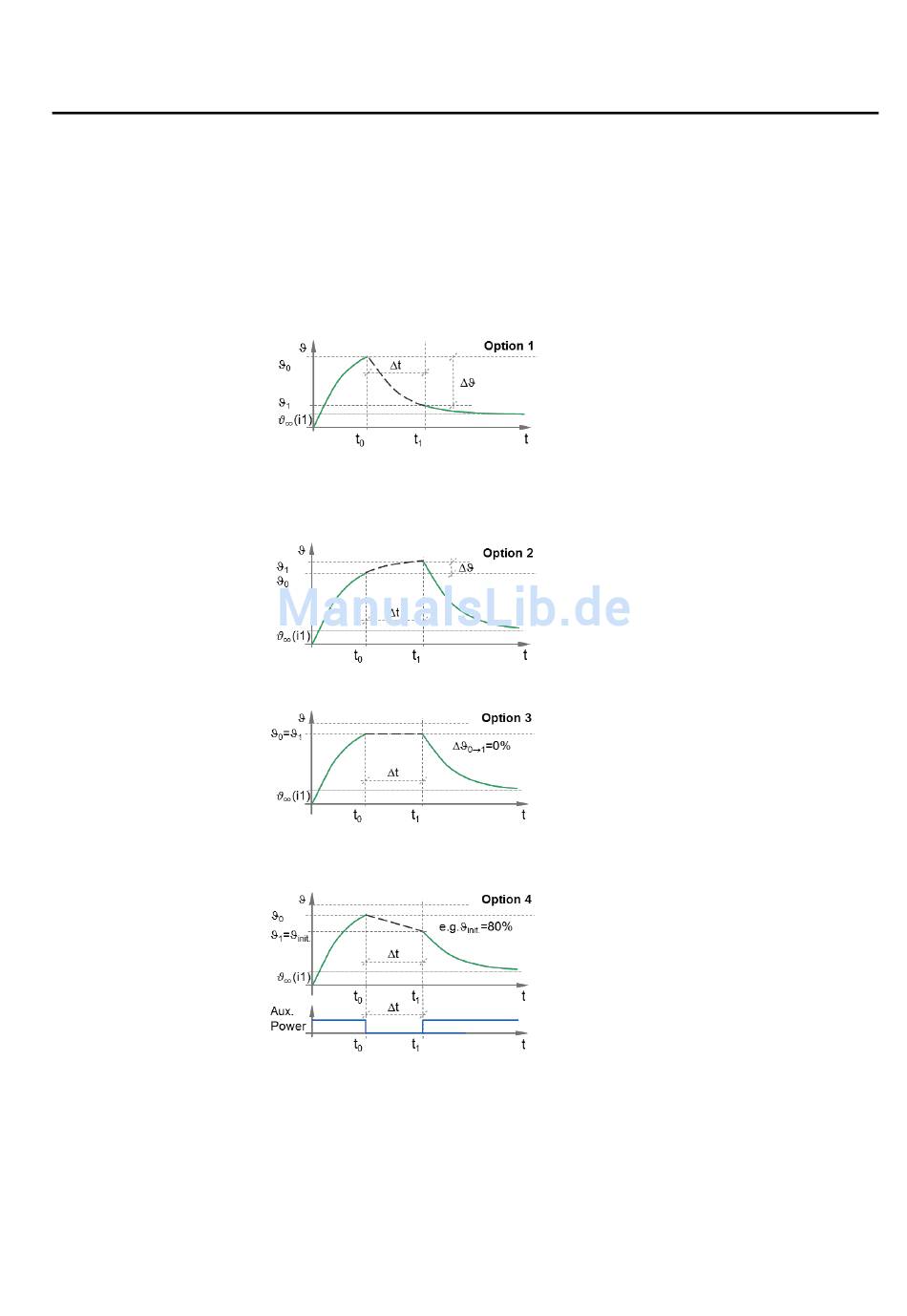

Abbildung 7: Verhalten des thermischen Abbildes beim Einschalten
Schutz- und Steuerfunktion
Option 1: Wenn die Stromversorgung nach
der Zeit Δt wiederhergestellt ist, wird der
neue Wert des Stroms nach der
Wiederherstellung der Stromversorgung
berücksichtigt (dieser kann höher oder
niedriger ausfallen als zum Zeitpunkt der
Stromunterbrechung), um den neuen Wert
des thermischen Abbildes für Δt zu
berechnen.
Option 2. Wenn die Stromversorgung nach
der Zeit Δt wiederhergestellt ist, wird der
neue Wert des thermischen Abbildes für Δt
unter der Annahme berechnet, dass sich der
Strom seit dem Zeitpunkt der
Stromunterbrechung nicht verändert hat.
Option 3: Bei der Unterbrechung der
Stromversorgung des Geräts wird davon
ausgegangen, dass sich das thermische
Abbild während der Unterbrechungsdauer
nicht geändert hat.
Option 4: Durch die Unterbrechung der
Stromversorgung des Geräts wird das
thermische Abbild auf den mit dem
Parameter ϑ
eingestellten Wert
0
zurückgesetzt.
