Section 4
Schutz- und Steuerfunktion
4.18
4.19
50
Alle Binäreingänge BI1 bis BI4 unterstützen den invertierten (I) Betrieb.
Tabelle 24:
Binäreingänge
Binäreingang
Standardkonfiguration
BI1
Standardmäßig konfiguriert als UNBLOCK
BI2
Standardmäßig konfiguriert als TCS
BI3
Standardmäßig konfiguriert als externer Auslösebefehl an Leistungsschalter
Standardmäßig konfiguriert als Rücksetzbefehl zum Zurücksetzen der
BI4
Anzeigen und Kontakte
Betrieb der Leistungsschaltersteuerung und des
Auslösebefehls
Das Gerät unterstützt die Leistungsschaltersteuerung. Die Steuerung erfolgt über
Steuertasten an der Gerätefront, von der Gegenseite per MODBUS-
Kommunikation oder über Signale an den Binäreingängen, wenn diese für die
Steuerung konfiguriert wurden.
Auskreisüberwachung
Anwendung
Die Auskreisüberwachung (Trip Circuit Supervision, TCS) erkennt Störungen im
elektrischen Auslöse-/unterbrochenen Steuerkreis (einschließlich Spule,
Auslösekontakt, Verkabelung und Zusatzspannung) im Netz. Sie kann den
Auskreis bei geöffneten oder geschlossenen Leistungsschaltern überwachen.
Die TCS-Funktion kann über Konfigurationsparameter aktiviert/deaktiviert
werden. Für die TCS-Funktion muss BI2 parallel zum Auslöseausgang BO2
geschaltet sein, wie in der Abbildung unten dargestellt. Darüber hinaus muss BI2
für die TCS-Funktion konfiguriert sein.

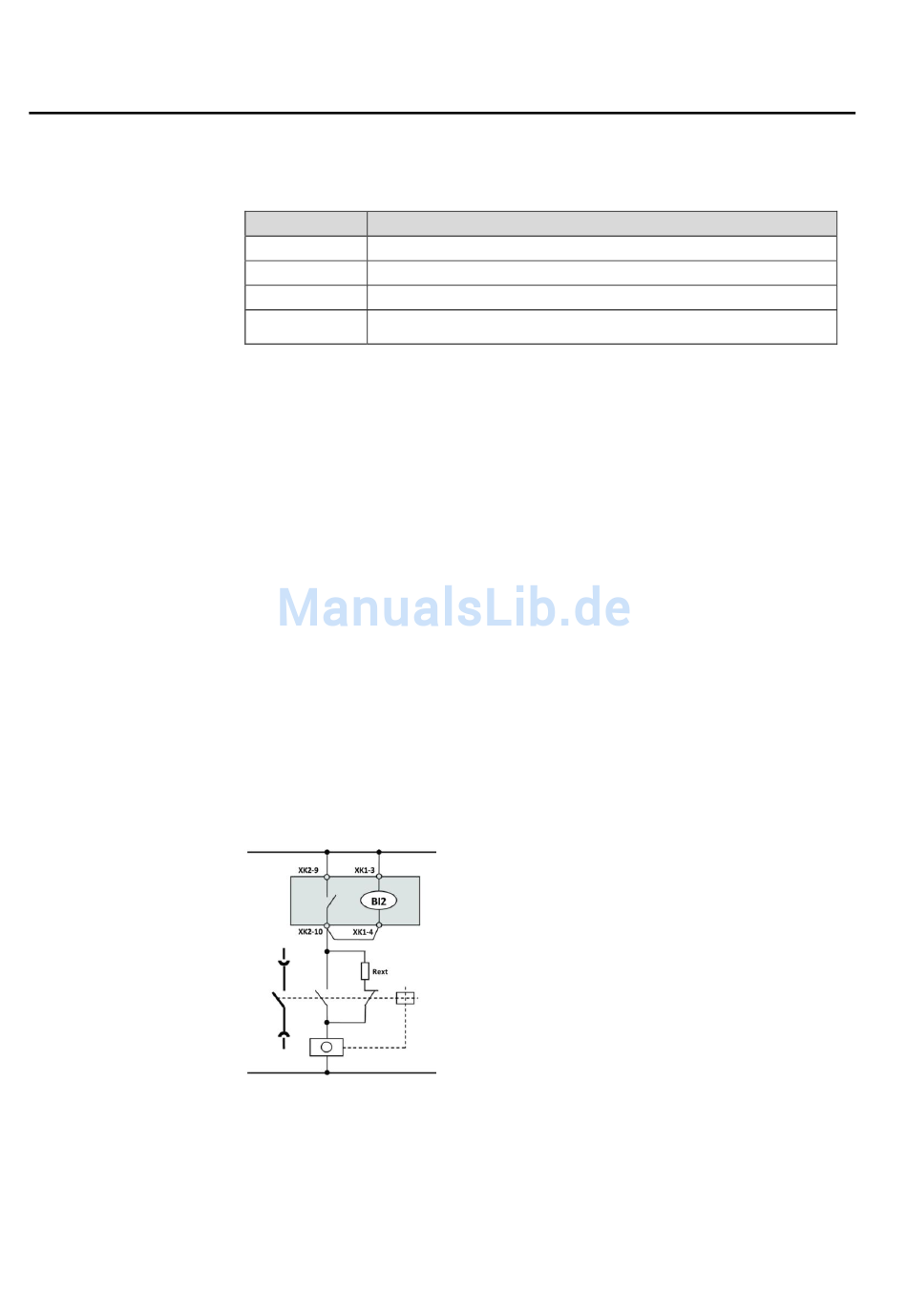

Abbildung 8:
Anwendungsdiagramm der TCS-Funktion
Wenn der Leistungsschalter offen ist, misst die TCS über Rext (externer
Ableitwiderstand, in der Abbildung unten dargestellt) und die Auslösespule die
Spannung am Auslösekontakt. Wenn der Leistungsschalter geschlossen ist, misst
1MDU07227-YN Rev. D
REF601 / REJ601 / REM601
Anwendungshandbuch
