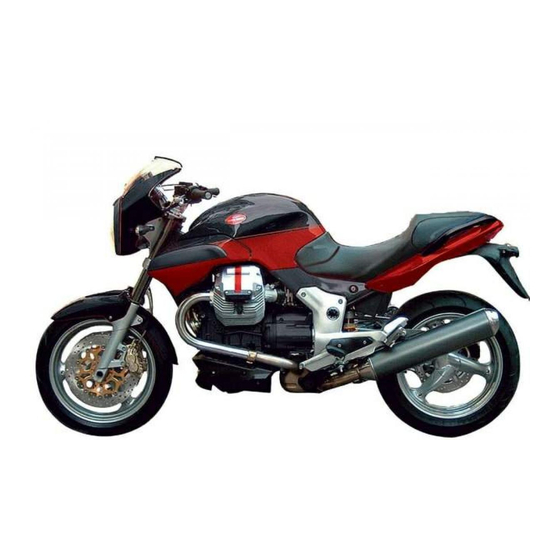

MOTO GUZZI 1200 sport Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MOTO GUZZI Anleitungen
  4. Motorräder
  5. 1200 Sport 4V ABS
  6. Bedienungsanleitung

MOTO GUZZI 1200 sport Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 1200 sport:
Inhaltsverzeichnis

Quicklinks

MOTO GUZZI MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung erstellt, damit Sie die Qualität des Fahrzeugs voll genießen können.
Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Sie enthält nützliche
Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erfahren Sie technische Details und Einzelheiten, die
Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug
vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss
bei Verkauf dem neuen Eigentümer übergeben werden.
1200 sport
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MOTO GUZZI 1200 sport

Inhaltszusammenfassung für MOTO GUZZI 1200 sport

  • Seite 1 MOTO GUZZI MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung erstellt, damit Sie die Qualität des Fahrzeugs voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Sie enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim autorisierten Moto Guzzi-Vertragshändler oder bei einer Moto Guzzi-Vertragswerkstatt durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw. besondere technische...
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS ALLGEMEINE VORSCHRIFTEN..........Fahrgestell- und motornummer..........47 Einleitung................Gepäckhaken................48 Kohlenmonoxid..............BENUTZUNGSHINWEISE............49 Kraftstoff................Kontrollen.................. 50 Heiße Bauteile............... Auftanken.................. 53 Start und Fahrt..............10 Einstellung der hinteren Federbeine......... 55 Kontrolllampen..............10 Einstellung der Vorderradgabel..........58 Verbrauchtes Motor- und Getriebeöl........11 Einstellung des Vorderradbremshebels........
  • Seite 6 Einstellung des scheinwerfers..........99 Vordere Blinker................. 100 Rücklichteinheit................. 101 Hintere blinker................101 Nummernschildbeleuchtung............. 101 Rückspiegel................101 Hinterrad-scheiben-bremse............103 Stilllegen des fahrzeugs............105 Fahrzeugreinigung..............105 TECHNISCHE DATEN..............109 Bordwerkzeug................116 DAS WARTUNGSPROGRAMM..........117 Tabelle wartungsprogramm............118 SONDERAUSSTATTUNGEN............125 Zubehörverzeichnis..............126 Verkleidungen................127...

  • Seite 7: Allgemeine Vorschriften

    1200 sport Kap. 01 Allgemeine Vorschriften...

  • Seite 8: Einleitung

    Einleitung ANMERKUNG BEI SPORTLICHER FAHRWEISE ODER WENN DAS FAHRZEUG AUF NASSEN UND STAUBIGEN STRASSEN BZW. AUF UNEBENEM GELÄNDE BENUTZT WIRD, MÜSSEN DIE INSPEKTIONS- UND WARTUNGSARBEITEN DOPPELT SO HÄUFIG VORGENOMMEN WERDEN. Kohlenmonoxid Arbeiten bei laufendem Motor sollen in einem offenen bzw. gut belüfteten Raum vor- genommen werden.

  • Seite 9: Kraftstoff

    Kraftstoff Achtung DER FÜR DEN ANTRIEB IN VERBRENNUNGSMOTOREN BENUTZTE KRAFT- STOFF IST EXTREM ENTFLAMMBAR UND KANN UNTER BESTIMMTEN UM- STÄNDEN EXPLOSIV WERDEN. DAS TANKEN UND DIE WARTUNGSARBEITEN SOLLTEN IN EINEM GUT GELÜFTETEN BEREICH UND BEI ABGESTELLTEM MOTOR VORGENOMMEN WERDEN. BEIM TANKEN UND IN DER NÄHE VON BENZINDÄMPFEN NICHT RAUCHEN.

  • Seite 10: Start Und Fahrt

    LER AUFSUCHEN. NACH DEN ERSTEN 1000 KM (625 MEILEN) UND ANSCHLIESSEND ALLE 10000 KM (6250 MEILEN), ERSCHEINT AM RECHTEN DISPLAY DAS "SERVICE"-ICON. IN DIESEM FALL EINEN OFFIZIELLEN Moto Guzzi-VERTRAGSHÄNDLER AUF- SUCHEN UND DIE IM WARTUNGSPROGRAMM VORGESEHENEN ARBEITEN AUSFÜHREN LASSEN. FALLS DIE ALARMKONTROLLE UND DAS SYMBOL MOTORÖLDRUCK AUF DEM DISPLAY PERMANENT LEUCHTEN ODER WÄHREND DES NORMALEN...

  • Seite 11: Verbrauchtes Motor- Und Getriebeöl

    IN DIESEM FALL DEN MOTORÖLSTAND ÜBERPRÜFEN UND, FALLS DIESER NICHT RICHTIG IST, SOFORT DEN MOTOR ANHALTEN UND ÖL NACHFÜLLEN. EINEN OFFIZIELLEN Moto Guzzi-VERTRAGSHÄNDLER ZUR KONTROLLE DER ANLAGE AUFSUCHEN. Verbrauchtes Motor- und Getriebeöl Achtung BEI WARTUNGSARBEITEN SOLLTEN WASSERDICHTE SCHUTZHANDSCHU- HE GETRAGEN WERDEN.

  • Seite 12: Elektrolyt Und Wasserstoffgas Der Batterie

    DIE BREMS- UND KUPPLUNGSFLÜSSIGKEIT KANN LACKIERTE KUNST- STOFF- ODER GUMMIOBERFLÄCHEN BESCHÄDIGEN. BEI WARTUNG DER BREMS- ODER KUPPLUNGSANLAGE SOLLEN DIESE TEILE MIT EINEM SAU- BEREN TUCH GESCHÜTZT WERDEN. BEI AUSFÜHRUNG DER WARTUNGSAR- BEITEN AN DEN ANLAGEN IMMER SCHUTZBRILLEN TRAGEN. DIE BREMS- UND KUPPLUNGSFLÜSSIGKEIT IST HÖCHST GEFÄHRLICH FÜR DIE AUGEN.

  • Seite 13: Ständer

    VON KINDERN FERNHALTEN. DIE BATTERIEFLÜSSIGKEIT IST ÄTZEND. NICHT UMKIPPEN ODER VER- SCHÜTTEN, DAS GILT BESONDERS FÜR DIE PLASTIKTEILE. SICHERSTEL- LEN, DASS DIE BATTERIEFLÜSSIGKEIT FÜR DIE ZU BENUTZENDE BATTERIE GEEIGNET IST. Ständer VOR DER ANFAHRT SICHERSTELLEN, DASS DER STÄNDER RICHTIG IN DIE RUHEPOSITION EINGEKLAPPT IST.

  • Seite 14: Ausbau Der Bauteile

    Achtung DIE LAGER MÜSSEN SICH FREI, OHNE GERÄUSCHBILDUNG BZW. OHNE ZU KLEMMEN DREHEN LASSEN. ANDERENFALLS MÜSSEN SIE AUSGEWECH- SELT WERDEN. • Ausschließlich ORIGINAL-ERSATZTEILE Moto Guzzi verwenden. • Ausschließlich die empfohlenen Schmiermittel und Verbrauchsmaterialien verwenden. • Die Teile (wenn möglich) vor dem Wiedereinbau einschmieren.

  • Seite 15: Kabelstecker

    • Lager vor der Montage immer ausgiebig schmieren. • Kontrollieren, dass jeder Bestandteil korrekt montiert wurde. • Nach Reparaturen oder der regelmäßigen Instandhaltung entsprechende Vorkontrollen durchführen und das Fahrzeug auf einem Privatgrundstück oder in einem wenig befahrenen Gebiet testen. • Alle Verbindungsflächen, die Ränder der Ölabdichtungen und die Dichtun- gen vor der erneuten Montage reinigen.
  • Seite 16 ANZUGSMOMENTE Achtung NICHT VERGESSEN, DASS DIE ANZUGSMOMENTE ALLER BEFESTIGUNGSE- LEMENTE AN DEN RÄDERN, BREMSEN, RADACHSEN UND ANDEREN AUF- HÄNGUNGSBAUTEILEN EINE GRUNDLEGENDE ROLLE BEI DER GARANTIE DER FAHRZEUGSICHERHEIT SPIELEN UND AUF DEN VORGEGEBENEN WER- TEN GEHALTEN WERDEN MÜSSEN. DIE ANZUGSMOMENTE DER BEFESTI- GUNGSELEMENTE REGELMÄSSIG ÜBERPRÜFEN UND IMMER EINEN DREH- MOMENTSCHLÜSSEL BEIM WIEDEREINBAU VERWENDEN.

  • Seite 17: Fahrzeug

    1200 sport Kap. 02 Fahrzeug...
  • Seite 18 02_01...

  • Seite 19: Anordnung Der Hauptkomponenten

    02_02 Anordnung der Hauptkomponenten (02_02) Zeichenerklärung: 1. Scheinwerfer vorn 2. Verkleidungsscheibe 3. Armaturenbrett 4. Rückspiegel links 5. Kraftstofftankdeckel 6. Kraftstofftank 7. Seitenverkleidung links 8. ABS-Sicherungshalter (wo vorgesehen) 9. Batterie 10. Sitzbank 11. Heck-/Sitzverkleidung...

  • Seite 20: Das Cockpit

    12. Soziusgriff 13. Hall-Geber hinten (wo vorgesehen) 14. Werkzeugfach 15. Beifahrer-Trittbrett links 16. Sitzbankschloss 17. Stoßdämpfer hinten 18. Fahrer-Trittbrett links 19. Schalthebel 20. Seitenständer 21. Motorölmessstab 22. Schlussleuchte 23. Ablagefach 24. Sekundäre Sicherungshalter 25. Handschuhfach 26. Seitenverkleidung rechts 27. Hauptsicherungshalter (30A) 28.
  • Seite 21 4. Hebel der Vorderradbremse 5. Gasgriff 6. Schalter Warnblinkanlage 7. Schalter Ein-/Ausschalten ABS (nur für Fahrzeuge mit ABS) 8. Schalter Ein-/Ausschalten Griffheizung (wo vorgesehen) 9. Licht-Wechselschalter 10. Funktionswähler Display 11. Schalter Lichthupe Fernlicht 12. Schalter SET 13. Anlasserschalter 14. Schalter zum Abstellen des Motors 15.

  • Seite 22: Analoge Instrumente

    02_04 Analoge instrumente (02_04) Zeichenerklärung: 1. Multifunktions-Digitaldisplay (Uhr, Umgebungstemperatur, Kilometerzähler, Fahrtinformationen, Chronometer, Alarmanzeige, Meldung Wartungsfällig- keit) 2. Tachometer 3. Drehzahlmesser 4. Benzinstandanzeiger "HAZARD"-NOTSCHALTER Drückt man den Schalter bei eingeschaltetem Armaturenbrett, aktivieren sich gleich- zeitig die vier Blinker und die entsprechenden Kontrolllampen. Der Schalter der Warnblinkanlage bleibt auch bei abgezogenem Schlüssel einge- schaltet und kann nicht ausgeschaltet werden.
  • Seite 23 SCHALTER ABS-AUSSCHALTEN (wo vorgesehen) Zum Ausschalten des Systems, ist wie folgt vorzugehen: • Das Zündschloss auf Position "ON" drehen. • Den Schalter drücken und gedrückt halten. Nach ca. drei Sekunden beginnt die Kontrolllampe auf dem Armaturenbrett (ABS) zu blinken. • Den Schalter sofort loslassen.

  • Seite 24: Kontrolllampeneinheit

    02_08 Kontrolllampeneinheit (02_08) Zeichenerklärung: 1. Blinkerkontrolle, grün 2. Kontrolllampe ABS (Anti-lock Bracking System), gelb 3. Alarm-Kontrolllampe, rot 4. Kontrolllampe Getriebe im Leerlauf (N), grün 5. Kontrolllampe Seitenständer heruntergeklappt, gelb 6. Kontrolllampe Fernlicht, blau 7. Benzinreservekontrolle, gelb 8. Kontrolllampe Diebstahlschutz, rot 9.

  • Seite 25: Chronometrierung

    • Die Auswahl CHRONO durch längeres Drücken des SET-Schalters bestäti- gen. Am Display erscheinen folgende Optionen: - VERLASSEN - CHRONOMETRIERUNG - MESSWERTE ANZEIGEN - MESSWERTE LÖSCHEN; Die Einträge können durch kurzes Drücken des SET-Schalters in Sequenz ausge- wählt werden. • Um diese Funktion zu verlassen, die Option VERLASSEN durch längeres Drücken des SET-Schalters bestätigen.

  • Seite 26: Messwerte Anzeigen

    Um zur Funktion CHRONOMETER zurückzugehen: • Den SET-Schalter länger drücken. Achtung ES KÖNNEN HÖCHSTENS 40 CHRONOSESSIONEN GESPEICHERT WERDEN. WEITERE SPEICHERUNGEN SIND AUSSCHLIESSLICH NACH LÖSCHUNG DER VORHERGEHENDEN MÖGLICH. DIE ERFASSUNG IST NACH AUSSCHALTEN DES SCHLÜSSELS BEENDET. BEIM NÄCHSTEN EINSCHALTEN KEHRT DAS DISPLAY NICHT IN DIE FUNKTI- ON CHRONOMETER ZURÜCK.

  • Seite 27: Steuertasten

    Druck bestätigt die Auswahl. 02_11 Durch Drehen des Schlüssels auf Position "ON" wird am Display zwei Sekunden lang die Startseite visualisiert, welche das Logo "Moto Guzzi" enthält. Nach dem Anfangscheck zeigt das Display die am Wählschalter eingestellte Konfi- guration an (1).
  • Seite 28 - UMGEBUNGSTEMPERATUR (Bereich B) (wenn die Temperatur unter 3°C (37°F) liegt, erscheint am Display, unter dem Wert, das Eis-Symbol) - Angezeigte Konfiguration (Bereich F) (TRIP 1, TRIP 2 oder MODE). Die anderen Bereiche enthalten für die Konfiguration spezifische Informationen. TRIP 1 und 2 In den Konfigurationen TRIP1 und 2 werden die Angaben über die Teilstrecken 1 und 2 angezeigt.

  • Seite 29: Fortschrittliche Funktionen

    des TRIPs wird im unteren Bereich visualisiert. Die Ikone gliedert die Heizleistung in drei unterschiedliche Niveaus. MODE Die MODE-Konfiguration enthält die Funktionen, die dem Bediener zur Kommunika- tion mit dem System dienen. Um Zugriff auf die Funktion MODE zu erhalten: •...
  • Seite 30 - EINSTELLUNGEN - DIAGNOSE (ausschließlich autorisiertem Personal zugängliche Funktion) - SPRACHE; Die Einträge können durch kurzes Drücken des SET-Schalters in Sequenz ausge- wählt werden. 02_14 Durch diese Funktion kann die Anzeige der in den verschiedenen Konfigurationen enthaltenen Parameter eingestellt und personalisiert werden. Um Zugriff auf die Funktion EINSTELLUNGEN zu erhalten: Die Auswahl EINSTELLUNGEN durch längeres Drücken des SET-Schalters bestäti- gen.

  • Seite 31: Einstellung Uhrzeit

    Die Einträge können durch kurzes Drücken des SET-Schalters in Sequenz ausge- wählt werden. EINSTELLUNG UHRZEIT Durch diese Funktion kann die Uhrzeit eingestellt werden. Um Zugriff auf die Funktion EINSTELLUNG UHRZEIT zu erhalten: • Die Auswahl EINSTELLUNG UHRZEIT durch längeres Drücken des SET- Schalters bestätigen.

  • Seite 32: Hintergrundbeleuchtung

    • Bei jedem kurzen Drücken des SET-Schalters wird der Schwellenwert jeweils um 100 U/min erhöht. Wird bei Erreichen der Höchstgrenze der SET-Schalter nochmals gedrückt, wird der Wert subtrahiert. Um den eingestellten Schwellenwert zu speichern und zurück zur Funktion EINSTEL- LUNGEN zu kehren: •...
  • Seite 33 • Den SET-Schalter längere Zeit drücken. °C / °F Diese Funktion wählt die Messeinheit für die Umgebungstemperatur aus. Um Zugriff auf die Funktion °C/°F zu erhalten: Die Auswahl °C/°F durch längeres Drücken des SET-Schalters bestätigen. Das Display zeigt beide Messeinheiten an: - °C - °F Die Messeinheiten können durch kurzes Drücken des SET-Schalters in Sequenz...

  • Seite 34: Led Wegfahrsperre

    Die Messeinheiten können durch kurzes Drücken des SET-Schalters in Sequenz ausgewählt werden. Um die Auswahl zu speichern und zurück zur Funktion EINSTELLUNGEN zu kehren: • Den SET-Schalter längere Zeit drücken. • 12H / 24H Diese Funktion gestattet den Anzeigemodus der Uhrzeiger auszuwählen. Um Zugriff auf die Funktion 12H/24H zu erhalten: •...

  • Seite 35: Auswahl Der Sprache

    Diese Funktion kommuniziert mit den im Motorrad integrierten Systemen und führt deren Diagnose aus. Um diese zu aktivieren muss der Zugriffscode eingegeben wer- den, der ausschließlich den Kundendienststellen Moto Guzzi bekannt ist. AUSWAHL DER SPRACHE Durch diese Funktion kann die am Display anzuzeigende Sprache ausgewählt wer- den.

  • Seite 36: Batteriespannung

    Um die Auswahl zu speichern und zurück zur Funktion SPRACHE zu kehren: • Den SET-Schalter längere Zeit drücken. BATTERIESPANNUNG Die Funktion zeigt die Batteriespannung und der Benutzer hat keinen Zugriff darauf. Um Zugriff auf die Funktion zu erhalten: • Bei eingestellter MODE-Konfiguration, den SET-Schalter mehrmals drücken, bis der gewünschte Bildschirm erscheint.

  • Seite 37: Alarmanzeige

    ALARMANZEIGE Bei Betriebsstörungen, welche die Fahrzeugsicherheit beeinträchtigen oder ein Risiko für die Personen darstellen könnten, erscheint am Display das Symbol mit der Stö- rungsursache, im Bereich wo üblicherweise der Kilometerzähler zu sehen ist. Die Alarme sind in zwei Stufen, je nach Priorität unterteilt: •...

  • Seite 38: Zündschlüsselschalter

    02_21 Zündschlüsselschalter (02_21) Das Zündschloss befindet sich an der oberen Lenkrohrplatte. Zusammen mit dem Fahrzeug werden zwei Schlüssel ausgehändigt (einer ist der Re- serveschlüssel). Das Ausschalten der Lichter ist durch die Positionierung des Zündschalters auf OFF» bedingt ANMERKUNG DER SCHLÜSSEL BETÄTIGT DAS ZÜNDSCHLOSS/ LENKERSCHLOSS, DEN TANKDECKEL UND DAS SITZBANKSCHLOSS.

  • Seite 39: Lenkerschloss Absperren

    ON Der Motor kann eingeschaltet werden. Der Schlüssel kann nicht abgezogen wer- den. Lenkerschloss absperren (02_22) Zum Blockieren der Lenkung: • Den Lenker ganz nach links einschlagen. • Den Schlüssel auf "OFF" drehen. • Drücken und den Schlüssel gegen den Uhrzeigersinn (nach links) drehen, den Lenker langsam einschlagen, bis der Schlüssel auf «LOCK»...

  • Seite 40: Hupendruckknopf

    BETRIEBSWEISE Zum Einschalten der Standlichter: • Den Lenker verriegeln ohne den Schlüssel abzuziehen. • Den Schlüssel auf Position (PARKING) drehen. • Prüfen, ob beide Standlichter (vorne und hinten) sich richtig einschalten. • Den Schlüssel abziehen. Hupendruckknopf (02_24) Beim Drücken schaltet sich die Hupe ein. 02_24 Lenkradschloss absperren (02_25) Wenn nach links abgebogen werden soll, den Blinkerschalter nach links stellen;...

  • Seite 41: Lichtumschalter

    Lichtumschalter (02_26) Bei Drücken des Licht-Wechselschalters schaltet sich das Fernlicht ein; durch erneu- tes Drücken schaltet sich das Abblendlicht ein. 02_26 Lichthupentaste (02_27) Gestattet die Lichthupe bei Gefahr oder im Notfall zu aktivieren. Beim Loslassen des Schalters schaltet sich die Lichthupe aus. 02_27...

  • Seite 42: Startschalter

    02_28 Startschalter (02_28) Bei Druck auf den Anlasserschalter wird der Motor durch den Anlassermotor gedreht. 02_29 Schalter zum Abstellen des Motors (02_29) Erfüllt die Funktion eines Sicherheits- oder Not-Aus-Schalters. Den Schalter drücken, um den Motor abzustellen.

  • Seite 43: Antiblockiersystem (Abs)

    Antiblockiersystem (ABS) (02_30, 02_31) Das ABS ist eine Vorrichtung, welche die Blockierung der Räder bei einer Notbrem- sung verhindert und die Stabilität des Fahrzeuges beim Bremsen im Vergleich zu einem herkömmlichen Bremssystem erhöht. Beim Betätigen der Bremse kann in ei- nigen Fällen der Reifen blockieren.
  • Seite 44 ANMERKUNG WENDEN SIE SICH IN DIESEM FALL AN EINEN OFFIZIELLEN Moto Guzzi-VER- TRAGSHÄNDLER. Fahrt mit aktivem ABS-System Die Kontrolllampe bleibt ausgeschaltet. Im Störfall leuchtet die Kontrolllampe permanent auf, um die Störung anzuzeigen. Die ABS-Vorrichtung wird automatisch deaktiviert. ANMERKUNG WENDEN SIE SICH IN DIESEM FALL AN EINEN OFFIZIELLEN Moto Guzzi-VER- TRAGSHÄNDLER.
  • Seite 45 RADES NOCHMAL DEN ABSTAND ZWISCHEN HALLGEBER UND SENSOR ZU PRÜFEN, DER DEM VORGEGEBENEN ENTSPRECHEN SOLL. FÜR DIE KON- TROLLE UND EINSTELLUNG WENDEN SIE SICH BITTE AN EINE AUTORISIER- TE Moto Guzzi-VERTRAGSWERKSTATT. BEI EINEM MIT ABS-SYSTEM AUSGESTATTETEN FAHRZEUG BEEINTRÄCH- TIGT DER EINSATZ VON BREMSBELÄGEN MIT NICHT ZUGELASSENEM AB- RIEBMATERIAL DIE RICHTIGE FUNKTION DER BREMSEN UND VERRINGERT DAMIT AUF DRASTISCHE WEISE DIE FAHRSICHERHEIT.

  • Seite 46: Sitzbanköffnung

    Sitzbanköffnung (02_32) • Das Fahrzeug auf den Ständer stellen. • Den Schlüssel in das Sitzbank-Schloss einstecken. • Den Schlüssel im Uhrzeigersinn drehen, die Sitzbank hochheben und nach hinten herausziehen Zur Blockierung der Sitzbank: • Den vorderen Teil der Sitzbank in die Aufnahme schieben und den hinteren Teil herunterbringen.

  • Seite 47: Fahrgestell- Und Motornummer

    Fahrgestell- und motornummer (02_34, 02_35) Die Motor- und Rahmennummer sollten in den dafür vorgesehenen Bereich in der Bedienungsanleitung eingetragen werden. Die Rahmennummer kann beim Ersatz- teilkauf verwendet werden. Achtung DAS ÄNDERN VON RAHMEN- UND MOTORNUMMER IST EINE STRAFTAT UND 02_34 KANN DURCH EINE STRAFRECHTLICHEN ANKLAGE VERFOLGT WERDEN.

  • Seite 48: Gepäckhaken

    Gepäckhaken (02_36) An der Sitzbank hinten kann ein kleines Gepäck mit elastischen Gummibändern be- festigt werden, die an den 4 Haken (2 pro Seite) eingehängt werden sollen. Zulässiges Höchstgewicht: 5 Kg (11 lb) Achtung DAS GEPÄCK MUSS NICHT ZU GROSS SEIN UND FEST AM FAHRZEUG AN- GEBRACHT WERDEN.

  • Seite 49: Benutzungshinweise

    1200 sport Kap. 03 Benutzungshinw eise...

  • Seite 50: Kontrollen

    HEIT KONTROLLIEREN. DIE NICHTAUSFÜHRUNG DIESER KONTROLLARBEI- TEN KANN ZU SCHWEREN PERSÖNLICHEN VERLETZUNGEN ODER SCHWE- REN FAHRZEUGSCHÄDEN FÜHREN. NICHT ZÖGERN SICH AN EINEN offiziellen Moto Guzzi-Vertragshändler ZU WENDEN, FALLS DIE FUNKTION EI- NIGER BEDIENELEMENTE NICHT VERSTANDEN WURDE ODER VERMUTET WIRD, DASS FUNKTIONSSTÖRUNGEN BESTEHEN. FÜR DIE KONTROLLE WIRD SEHR WENIG ZEIT BENÖTIGT, DER SICHERHEITSGEWINN IST GROSS.
  • Seite 51 Gegebenenfalls Bremsflüssigkeit nachfüllen. Gasgriff Kontrollieren, dass er sich leicht bedienen allen Lenkerpositionen vollständig öffnen schließen lässt. Gegebenenfalls einstellen bzw. schmieren. Motoröl Gegebenenfalls nachfüllen bzw. schmieren. Räder/Reifen Reifenzustand, Reifendruck, Verschleiß eventuelle Schäden überprüfen. Aus der Lauffläche eventuell in deren Gummiprofil festgeklemmte Fremdkörper entfernen.
  • Seite 52 leichtgängig ohne Spiel drehen lässt. Hauptständer - Seitenständer Auf Funktionstüchtigkeit prüfen. Sicherstellen, dass Seitenständer reibungslos hoch- und heruntergeklappt werden kann und, dass Spannfedern funktionstüchtig sind und diesen dann in die Ausgangsstellung zurückbringen. Gegebenenfalls Anschlussstellen Gelenkpunkte schmieren. Funktionstüchtigkeit Sicherheitsschalters kontrollieren. Befestigungselemente Prüfen, dass sich...

  • Seite 53: Auftanken

    Lampen wechseln. Getriebeöl - Guzzi Kontrollieren. Muss nachgefüllt werden, wenden Sie sich bitte an eine autorisierte Moto Guzzi- Werkstatt. Hallgeber (nur für Fahrzeuge mit Sicherstellen, dass die Hallgeber ABS-System) völlig sauber sind Auftanken (03_02) Zum Tanken: • Den Deckel (1) öffnen.

  • Seite 54: Technische Angaben

    BEIM TANKEN DARAUF ACHTEN, DASS KEIN KRAFTSTOFF AUSTRITT, DER SACH- UND/ODER PERSONENSCHÄDEN BZW. BRANDGEFAHR VERURSA- CHEN KÖNNTE. BEIM TANKEN KEINE ELEKTRONISCHEN GERÄTE UND/ODER MOBILTELE- FONE VERWENDEN, DA ES DURCH KRAFTSTOFFDAMPF ZU SACH- UND/ ODER PERSONENSCHÄDEN KOMMEN KANN. Technische angaben Kraftstoff (einschließlich Reserve) 23 l (6.1 gal) Kraftstoffreserve 4 l (1.06 gal)

  • Seite 55: Einstellung Der Hinteren Federbeine

    Einstellung der hinteren Federbeine (03_03, 03_04) Die hintere Radaufhängung stellt sich aus einer Einheit Feder-Stoßdämpfer zusam- men, die mittels Silentblock am Rahmen und mittels Hebel an das hinteres Federbein befestigt ist. Zum Anpassen der Fahrzeuglage ist der Stoßdämpfer mit folgenden Komponenten ausgestattet: - Einstellschraube (1) zur Einstellung der hydraulischen Dämpfung in der Zugstufe.

  • Seite 56: Einstellungen

    HUNG DER HYDRAULISCHEN DÄMPFUNG DES STOSSDÄMPFERS IN DER ZUGSTUFE NOTWENDIG, UM UNVORHERGESEHENE STÖSSE WÄHREND DER FAHRT ZU VERHINDERN. WENDEN SIE SICH GEGEBENENFALLS AN EINEN offiziellen Moto Guzzi Vertragshändler. DAS FAHRZEUG WIEDERHOLT AUF DER STRASSE PROBEFAHREN, BIS DIE OPTIMALE EINSTELLUNG ERREICHT WIRD.

  • Seite 57: Einstellung Hinterer Stossdämpfer

    EINSTELLUNG HINTERER STOSSDÄMPFER Vorspannung - Bedingungen bei 8 Einrastungen ganz aufgedreht normaler Ladung (soft) Vorspannung - Bedingungen bei 35 Einrastungen ganz aufgedreht halber Ladung (soft) Vorspannung - Bedingungen bei völlig eingeschraubt voller Ladung Zugstufe - Bedingungen bei Einrastungen normaler Ladung vollkommen geschlossenen Position der Schraube (1)

  • Seite 58: Einstellung Der Vorderradgabel

    Einstellung der Vorderradgabel (03_05) Achtung FÜR DEN ÖLWECHSEL DER VORDERGABEL UND DEN AUSTAUSCH DER ÖL- DICHTRINGE WENDEN SIE SICH BITTE AN EINEN OFFIZIELLEN Moto Guzzi VERTRAGSHÄNDLER. Bei gezogenem Vorderradbremshebel, den Lenker wiederholt nach unten drücken, um die Gabel einige Male durchzufedern. Der Federweg muss weich resultieren und die Gabelholme dürfen keine Ölspuren aufweisen.

  • Seite 59: Einstellung Des Vorderradbremshebels

    03_07 Einstellung des Vorderradbremshebels (03_08) Der Abstand zwischen Hebelende und Griff kann durch Drehen der Einstellschraube eingestellt werden. Die Positionen "1" und "4" entsprechen einem ungefähren Abstand zwischen dem Hebelende und dem Griff von jeweils 105 und 85 mm (4.1 und 3.3 in). Die Positionen "2"...

  • Seite 60: Einstellung Des Kupplungshebels

    Einstellung des Kupplungshebels (03_09) Der Abstand zwischen Hebelende und Griff kann durch Drehen der Einstellschraube eingestellt werden. Die Positionen "1" und "4" entsprechen einem ungefähren Abstand zwischen dem Hebelende und dem Griff von jeweils 105 und 85 mm (4.1 und 3.3 in). Die Positionen "2"...

  • Seite 61: Parken

    Einlaufen des Abriebmaterials der Bremsbeläge an der Brems- scheibe ermöglicht. BEI DER VORGESEHENEN KILOMETERZAHL DIE IN DER TABELLE "ENDE EINFAHRZEIT" IM ABSCHNITT WARTUNGSPROGRAMM VORGESEHENEN AR- BEITEN BEI EINEM OFFIZIELLEN Moto Guzzi-VERTRAGSHÄNDLER AUSFÜH- REN LASSEN, UM SCHÄDEN AN PERSONEN ODER AM FAHRZEUG ZU VERMEIDEN. Parken Die Auswahl des Parkplatzes ist sehr wichtig.

  • Seite 62: Katalysator

    Achtung BEIM FALLEN ODER STARKER NEIGUNG DES FAHRZEUGES KÖNNTE BENZIN HERAUSFLIESSEN. DER FÜR DEN ANTRIEB IN VERBRENNUNGSMOTOREN BENUTZTE BENZIN IST EXTREM ENTFLAMMBAR UND KANN UNTER BESTIMMTEN UMSTÄNDEN EXPLOSIV WERDEN. WEDER DAS EIGENE NOCH DAS BEIFAHRERGEWICHT AUF DEN SEITEN- STÄNDER VERLAGERN. Katalysator Das Fahrzeug ist mit einem Schalldämpfer mit Drei-Wege-Metallkatalysator "Platinum - Palladium - Rhodium"...

  • Seite 63: Kein Bleihaltiges Benzin Verwenden, Da Es Zur Zerstörung Des Katalysators Führen Kann

    KEIN BLEIHALTIGES BENZIN VERWENDEN, DA ES ZUR ZERSTÖRUNG DES KATALYSATORS FÜHREN KANN ANMERKUNG ÄNDERUNGEN AM AUSPUFFSYSTEM SIND VERBOTEN. 03_10 Ständer (03_10) DER SEITEN- UND DER HAUPTSTÄNDER (WO VORGESEHEN) SOLLEN SICH FREIGÄNGIG BEWEGEN, GEGEBENENFALLS DAS GELENK SCHMIEREN.
  • Seite 64 SEITENSTÄNDER Wurde zur Ausführung eines Manövers (z.B. Bewegung des Fahrzeuges) der Sei- tenständer hochgeklappt, ist zum Aufbocken des Fahrzeuges auf den Ständer wie folgt vorzugehen: • Den linken Griff in die Hand nehmen und die rechte Hand oben auf das Fahrzeugheck legen.

  • Seite 65: Hauptständer (Wo Vorgesehen)

    HAUPTSTÄNDER (WO VORGESEHEN) • Den linken Griff und den Aufbockgriff umfassen. DEN SEITENSTÄNDER MIT DEM RECHTEN FUSS BIS ZUR MAXIMALEN AUS- KLAPPSTELLUNG DRÜCKEN, UM DAS FALLEN ODER UMKIPPEN DES FAHR- ZEUGES ZU VERMEIDEN. 03_13 • Auf den Hebel (Pos. A) des Hauptständers drücken und ihn auf dem Boden auflegen.
  • Seite 66 SES HINWEISES KÖNNTE SCHWERE SCHÄDEN AN DER BREMSANLAGE VER- URSACHEN UND ZU UNFÄLLEN FÜHREN, DIE SCHWERE VERLETZUNGEN ODER SOGAR DEN TOD BEDINGEN KÖNNTEN. NIE den Zündschlüssel im Zündschloss stecken lassen und immer das Lenkerschloss verwenden. Das Fahrzeug in einem sicheren Ort, lieber in einer Garage oder beauf- sichtigtem Parkplatz, parken.

  • Seite 67: Grund-Sicherheitsvorschriften

    03_15 03_16 Grund-Sicherheitsvorschriften (03_16) Die nachfolgenden Anweisungen sind strikt zu beachten, da sie zum Zwecke der Si- cherheit dienen, um Schäden an Personen, Sachen oder am Fahrzeug zu vermeiden, die durch Fallen des Fahrers oder Beifahrers und/oder Umkippen des Fahrzeuges verursacht werden.
  • Seite 68 03_18 Der Seitenständer wurde dafür konzipiert das Fahrzeuggewicht nur mit wenig Ladung, ohne Fahrer und Beifahrer, zu halten. Das Aufsteigen in Fahrposition mit dem Fahrzeug auf den Seitenständer gelagert ist nur gestattet, um das Fallen oder Umkippen zu vermeiden. Das Fahrer- und Beifah- rergewicht sollen nicht auf den Seitenständer gelagert werden.

  • Seite 69: Aufsteigen

    ZUM AUF- UND ABSTEIGEN DES BEIFAHRERS IST DAS FAHRZEUG MIT ENT- SPRECHENDEN FUSSRASTEN VERSEHEN. DER BEIFAHRER SOLL SICH BEIM AUF- UND ABSTEIGEN IMMER AUF DIE LINKE FUSSRASTE STÜTZEN. UM AUS DEM FAHRZEUG ABZUSTEIGEN, NICHT HERUNTERSPRINGEN ODER DIE FÜSSE ZUM BODEN AUSSTRECKEN. IN BEIDEN FÄLLEN KÖNNTE DIE FAHRZEUGSTABILITÄT BEEINTRÄCHTIGT WERDEN.
  • Seite 70 GLEICHGEWICHT UND STABILITÄT DES FAHRZEUGES BEEINTRÄCHTIGEN KÖNNTE. • Der Beifahrer muss die beiden Beifahrer-Fußrasten herausziehen. • Dem Beifahrer anweisen, wie auf das Fahrzeug gestiegen werden muss. • Mit dem linken Fuß den Seitenständer vollständig hochklappen. ABSTEIGEN • Einen Parkplatz suchen. •...
  • Seite 71 GEFAHR VON FALLEN ODER UMKIPPEN. SICHERSTELLEN, DASS DER BEIFAHRER ABGESTIEGEN IST. DAS EIGENE GEWICHT NICHT AUF DEN SEITENSTÄNDER VERLAGERN. • Das Fahrzeug soweit neigen, bis der Ständer den Boden berührt. • Den Lenker richtig festhalten und vom Fahrzeug absteigen. • Den Lenker ganz nach links einschlagen.

  • Seite 73: Wartung

    1200 sport Kap. 04 Wartung...

  • Seite 74: Vorwort

    Manchmal sind aber hierzu Spezialvorrichtungen und technische Fach- kenntnisse erforderlich. Für die regelmäßige Wartung, Kundendienstleistungen oder technische Beratung wenden Sie sich bitte an einen offiziellen Moto Guzzi Vertragshändler, der einen auf- merksamen und prompten Servicedienst gewährleistet. Warnung DIESES FAHRZEUG IST DAFÜR VORBEREITET EVENTUELLE BETRIEBSSTÖ- RUNGEN IN REALZEIT ZU ERKENNEN, DIE VOM ELEKTRONISCHEN STEUER- GERÄT GESPEICHERT WERDEN.

  • Seite 75: Nachfüllen Von Motoröl

    DIES STELLT KEIN PROBLEM DAR, ES SEI DENN DIE ALARM-KONTROLL- LAMPE UND DAS ICON MOTORÖLDRUCK AM DISPLAY LEUCHTEN GLEICH- ZEITIG AUF. Achtung UM DEN MOTOR ANZUWÄRMEN UND DAS MOTORÖL IN BETRIEBSTEMPE- RATUR ZU BRINGEN, DEN MOTOR NICHT IM LEERLAUF BEI STILLSTEHEN- DEM FAHRZEUG LAUFEN LASSEN.

  • Seite 76: Motorölwechsel

    Motorölwechsel (04_04, 04_05, 04_06) DIE FÜR DEN MOTORÖLWECHSEL UND FILTERTAUSCH AUSZUFÜHRENDEN ARBEITEN KÖNNTEN FÜR EINEN LAIEN KOMPLIZIERT SEIN. BEI BEDARF, WENDEN SIE SICH BITTE AN EINEN offiziellen Moto Guzzi-Ver- tragshändler. MÖCHTE MAN DIESE ARBEITEN TROTZDEM ALLEINE AUSFÜHREN, BITTE FOLGENDE ANWEISUNGEN BEACHTEN.
  • Seite 77 Den Motorölstand regelmäßig prüfen. Zum Wechseln: Achtung DAMIT DAS ÖL VOLLSTÄNDIG UND BESSER HERAUSFLIESSEN KANN, SOLL ES WARM, ALSO FLÜSSIGER SEIN. DIES IST NACH CA. ZWANZIG MINUTEN NORMALBETRIEB MÖGLICH. DER WARME MOTOR ENTHÄLT HEISSES ÖL. BEI AUSFÜHRUNG DER NACH- STEHEND BESCHRIEBENEN ARBEITEN BESONDERS VORSICHTIG VORGE- HEN, UM VERBRÜHUNGEN ZU VERMEIDEN.

  • Seite 78: Wechseln Des Motorölfilters

    ES EMPFIEHLT SICH DAS ALTÖL IN EINEM DICHT VERSIEGELTEN BEHÄLTER ZU SAMMELN UND ZU EINER ALTÖLSAMMELSTELLE BZW. ZUR TANKSTELLE ZU BRINGEN, IN DER DAS ÖL GEKAUFT WURDE. 04_05 Den Motorölfilter bei jedem Motorölwechsel wechseln. • Den Motorölfilter (3) von der Aufnahme ausschrauben und entfernen. Warnung NIEMALS EINEN BEREITS VERWENDETEN FILTER WIEDERBENUTZEN.

  • Seite 79: Kardanölstand

    Öl unter dem vorgeschriebenen Pegel, muss dieses nachgefüllt werden. 04_07 Zum Nachfüllen und evtl. Wechsel des Öls im Kardanantrieb soll man sich an einen Offiziellen Moto Guzzi-Vertragshändler wenden. Getriebeölstand • Zur Kontrolle, Nachfüllen und Wechsel des Getriebeöls soll man sich an ei- nen Offiziellen Moto Guzzi-Vertragshändler wenden.
  • Seite 80 BEI EINEM ZU NIEDRIGEN REIFENDRUCK WERDEN DIE REIFENWÄNDE STÄR- KER BELASTET, DER REIFEN KÖNNTE AUF DER FELGE RUTSCHEN ODER SICH ABLÖSEN, WAS ZUM VERLUST DER FAHRZEUGKONTROLLE FÜHREN WÜRDE. BEI VOLLBREMSUNGEN KÖNNTEN SICH DIE REIFEN AUS DEN FELGEN LÖ- SEN. BEI KURVENFAHRTEN KÖNNTE DAS FAHRZEUG INS SCHLEUDERN GERA- TEN.
  • Seite 81 DER REIFENWECHSEL, DAS AUSWUCHTEN, DIE REPARATUR UND WAR- TUNG DER REIFEN SIND SEHR WICHTIG UND MÜSSEN STETS MIT GEEIGNE- TEM WERKZEUG UND DER NÖTIGEN ERFAHRUNG VORGENOMMEN WER- DEN. WENDEN SIE SICH FÜR DIESE ARBEITEN AN EINEN OFFIZIELLEN VERTRAGSHÄNDLER ODER AN EINE REIFEN-FACHWERKSTATT. NEUE REIFEN KÖNNEN EINEN RUTSCHIGEN BELAG HABEN: DIE ERSTEN KI- LOMETER SEHR VORSICHTIG FAHREN.

  • Seite 82: Ausbau Der Zündkerze

    FOLGENDE ANWEISUNGEN BEZIEHEN SICH AUSSCHLIESSLICH AUF DIE ZÜNDKERZEN AUSSEN (1). DIE MODELLVERSION 1200 IST AUCH MIT ZWEI INTERNEN ZÜNDKERZEN (2) AUSGESTATTET. WENDEN SIE SICH ZUM WECH- SELN DIESER ZÜNDKERZEN AN EINEN offiziellen Moto Guzzi Vertragshändler. 04_10 AUCH WENN NUR EINE DER BEIDEN ZÜNDKERZEN AUSSEN (1) WECHSEL- BEDÜRFTIG IST, SOLLEN IMMER BEIDE ZÜNDKERZEN AUSWECHSELT WER-...
  • Seite 83 04_12 Zeichenerklärung: - mittlere Elektrode (5); - Isolierung (6); - seitliche Elektrode (7). • Sicherstellen, dass auf den Elektroden und auf der Isolierung keine Kohlen- stoffablagerungen oder Korrosionszeichen vorhanden sind. Ggf. mit einem Druckluftstrahl säubern. Sollten Risse an der Isolierung, korrodierte Elektroden, zu starke Ablagerungen vor- 04_13 handen sein oder die mittlere Elektrode (5) eine abgerundete spitze (8) aufweisen, die Zündkerze auswechseln.
  • Seite 84 La distanza tra gli elettrodi deve essere di 0.023 - 0.027 in (0,6 - 0,7 mm), se diversa sostituire la candela. • Accertarsi che la rondella (10) sia in buone condizioni. Per l'installazione: • Con la rondella (10) montata, avvitare a mano la candela per evitare di dan- neggiare la filettatura.

  • Seite 85: Kontrolle Bremsflüssigkeitsstand

    Kontrolle bremsflüssigkeitsstand (04_15, 04_16) Kontrolle Bremsflüssigkeit • Das Fahrzeug auf den Ständer stellen. • Für die Vorderradbremse den Lenker vollständig nach rechts drehen. • Für die Hinterradbremse das Fahrzeug senkrecht halten, so dass die Flüs- sigkeit im Behälter parallel zum Deckel steht. •...

  • Seite 86: Nachfüllen Der Kupplungsflüssigkeit

    BEIM NACHFÜLLEN NIEMALS DEN "MAX"-PEGEL ÜBERSCHREITEN. DIE WIRKSAMKEIT DER KUPPLUNG KONTROLLIEREN. 04_18 BEI ÜBERMÄSSIGEM LEERLAUF DES KUPPLUNGSHEBELS ODER LEIS- TUNGSVERLUST DER KUPPLUNGSANLAGE EINEN offiziellen Moto Guzzi-Vet- ragshändler AUFSUCHEN, DA DIE ANLAGE HÖCHSTWAHRSCHEINLICH ENT- LÜFTET WERDEN SOLL. • Mit einem Kreuzschlitzschraubendreher beide Schrauben (2) am Kupplungs- flüssigkeitsbehälter (1) lösen.
  • Seite 87 DER FLÜSSIGKEIT KEINE ZUSATZSTOFFE ODER ANDERE SUBSTANZEN BEI- FÜGEN. FALLS TRICHTER ODER ÄHNLICHE HILFSMITTEL VERWENDET WERDEN, SI- CHERSTELLEN, DASS DIESE VOLLKOMMEN SAUBER SIND. GEFAHR VERLUST VON KUPPLUNGSFLÜSSIGKEIT. DEN KUPPLUNGSHEBEL NICHT BETÄTIGEN, WENN DER BEHÄLTERVERSCHLUSS LOCKER IST ODER ENTFERNT WURDE. EINEN LAPPEN ALS SCHUTZ VOR LECKAGEN UNTER DEM KUPPLUNGS- FLÜSSIGKEITSBEHÄLTER STELLEN.

  • Seite 88: Inbetriebnahme Einer Neuen Batterie

    04_19 04_20 Inbetriebnahme einer neuen Batterie (04_20) • Sicherstellen, dass das Zündschloss auf "OFF" steht". • Den Fahrersitz entfernen. • Die zwei Schrauben (1) lösen und den Deckel (2) zur Seite schieben. • Die Schraube (3) vom Minuspol (-) lösen und entfernen. •...

  • Seite 89: Kontrolle Des Elektrolytstandes

    Für den Einbau einer neuen Batterie die oben beschriebenen Anweisungen in umgekehrter Reihenfolge vornehmen. Achtung BEIM WIEDEREINBAU ERST DAS KABEL AN DIE POSITIVKLEMME (+) UND DANN DAS ANDERE AN DIE NEGATIVKLEMME (-) ANSCHLIESSEN. SICHERSTELLEN, DASS DIE KABELANSCHLÜSSE UND BATTERIEKLEMMEN: - IN GUTEM ZUSTAND SIND (NICHT KORRODIERT ODER MIT ABLAGERUNGEN BEDECKT);...

  • Seite 90: Auflademodus

    Achtung BEIM AUFLADEN ODER GEBRAUCH FÜR EINE AUSREICHENDE LÜFTUNG DES RAUMS SORGEN UND VERMEIDEN, DIE SICH BEIM AUFLADEN DER BAT- TERIE BILDENDEN GASE EINZUATMEN. Das Batterieladegerät einschalten. Technische angaben AUFLADEMODUS Aufladung - Normal Strom - 1,8 A Zeit - 8-10 Stunden Längerer stillstand BLEIBT DAS FAHRZEUG LÄNGER ALS ZWANZIG TAGE AUSSER BETRIEB, DIE 30 A-SICHERUNG ABTRENNEN, UM DEN ZERFALL DER BATTERIE INFOLGE...

  • Seite 91: Sicherungen

    Achtung BEIM ENTFERNEN DER 30A-SICHERUNG WERDEN FOLGENDE FUNKTIONEN AUF NULL GESTELLT: DIGITALUHR, FAHRTINFORMATIONEN UND CHRONO- METERMESSUNGEN. Sollte das Fahrzeug für mehr als fünfzehn Tage nicht genutzt werden, muss die Bat- terie, um eine Sulfatation zu vermeiden, aufgeladen werden. • Die Batterie entfernen. Während der Winterzeit, oder wenn das Fahrzeug nicht genutzt wird, muss die Bat- terieladung regelmäßig geprüft werden (ungefähr einmal monatlich), um eine Be- schädigung zu vermeiden.

  • Seite 92: Anmerkung

    BRENNT EINE SICHERUNG HÄUFIG DURCH, BESTEHT WAHRSCHEINLICH EIN KURZSCHLUSS ODER EINE ÜBERLASTUNG. IN DIESEM FALL EINEN offiziellen Moto Guzzi-Vertragshändler AUFSUCHEN. Bei einem Ausfall oder unregelmäßiger Funktion eines elektrischen Bauteils oder wenn der Motor nicht gestartet werden kann, müssen die Sicherungen überprüft wer- den.

  • Seite 93: Anbringung Zusatzsicherungen

    ANMERKUNG BEIM ENTFERNEN DER 30A-SICHERUNG WERDEN FOLGENDE FUNKTIONEN AUF NULL GESTELLT: DIGITALUHR, FAHRTINFORMATIONEN UND CHRONO- METERMESSUNGEN. ANBRINGUNG ZUSATZSICHERUNGEN (a) 15A-Sicherung Bremslicht, Hupe, Beleuchtung HAZARD-Schalter, Lichter Relaisspule (b) 15A-Sicherung Standlichter, Anlass-Relaisspule, Passing (c) 20A-Sicherung Benzinpumpe, Spulen, Einspritzdüsen (d) 15A-Sicherung Brenner Lambda, zusätzliche Einspritz-Relaisspule, Anlass-...

  • Seite 94: Anordnung Abs-Sicherungen

    ANORDNUNG ABS-SICHERUNGEN (g) 40A - ABS-Sicherung ABS-Bremszylinder (h) 25A - ABS-Sicherung ABS-Magnetventil ANBRINGUNG HAUPTSICHERUNGEN (i) 30A-Sicherung Batterie Spannungsregler (j) 30A-Sicherung Von Batterie an Schlüssel und Zusatzsicherungen 'c' und 'd' Eine Sicherung dient als Reserve 04_21...
  • Seite 95 04_22 04_23 04_24...
  • Seite 96 04_25 04_26 04_27...

  • Seite 97: Auswechseln Der Scheinwerferlampen

    Lampen (04_28, 04_29, 04_30, 04_31) Achtung VOR DEM WECHSELN EINER LAMPE DEN ZÜNDSCHLÜSSEL AUF «OFF» DRE- HEN UND EINIGE MINUTEN WARTEN, SO DASS DIE LAMPE ABKÜHLEN KANN. ZUM WECHSELN DER LAMPE SAUBERE HANDSCHUHE ANZIEHEN ODER EIN SAUBERES UND TROCKENES TUCH VERWENDEN. KEINE FINGERABDRÜCKE AUF DER LAMPE HINTERLASSEN, DA DIESE EINE ÜBERHITZUNG UND BESCHÄDIGUNG DER LAMPE VERURSACHEN KÖNNEN.

  • Seite 98: Fernlichtlampe

    Um die Lampen für Abblendlicht und Fernlicht auszutauschen, • den Scheinwerfer entfernen (1). • Den Deckel (2) entfernen, ihn dazu nach oben drücken, die untere Steck- verbindung lösen und anschließend die obere Lasche aus ihrem Sitz ziehen. 04_28 FERNLICHTLAMPE • Den Kabelstecker herausziehen (3).

  • Seite 99: Einstellung Des Scheinwerfers

    STANDLICHTLAMPE • Den Gummiverschluss (8) entfernen. • Die Lampenfassung des Standlichts (9) festhalten, ziehen und aus dem Sitz lösen. • Die Glühlampe (10) herausziehen und mit einer des gleichen Typs ersetzen. • Die Lampenfassung (9) und den Gummiverschluss (8) wieder an der richti- gen Stelle einsetzen.

  • Seite 100: Vordere Blinker

    Zur Waagrechteinstellung des Lichtstrahls: • Das Fahrzeug auf den Ständer stellen. • Die Scheinwerfereinheit vorn entfernen. • Den Scheinwerfer anheben und mit Hilfe der Schraube (2) die Ausrichtung des Lichtstrahls regulieren. • Die Scheinwerfereinheit vorn wieder einsetzen. • Ist die Ausrichtung korrekt, die zwei Schrauben (3) anziehen. 04_33 04_34 Vordere Blinker (04_35)

  • Seite 101: Rücklichteinheit

    Lampenfassung greifen. Rücklichteinheit Das Motorrad ist mit einem LED-Rücklicht ausgestattet. Zum Auswechseln empfiehlt es sich deshalb einen Offiziellen Moto Guzzi-Vertragshändler aufzusuchen. Hintere blinker Zum Auswechseln der Lampen der hinteren Blinker ist genauso wie bei den vorderen Blinkern vorzugehen.
  • Seite 102 VOR DER ANFAHRT IMMER PRÜFEN, DASS DIESE RICHTIG EINGESTELLT SIND. Ausbau der Rückspiegel: • Das Fahrzeug auf den Ständer stellen. • Die Befestigungsmutter lösen. BEIM WIEDEREINBAU SICHERSTELLEN, DASS VOR DEM ANZIEHEN DER BE- FESTIGUNGSMUTTER, DIE RÜCKSPIEGELSTANGE DEM LENKER GEGEN- ÜBER ANGEREIHT IST. 04_36 •...

  • Seite 103: Hinterrad-Scheiben-Bremse

    EINE VERSCHMUTZTE BREMSSCHEIBE VERSCHMUTZT DIE BREMSBELÄGE UND VERRINGERT DADURCH DIE BREMSLEISTUNG. VERSCHMUTZTE BREMSBELÄGE MÜSSEN AUSGEWECHSELT WERDEN. EI- NE VERSCHMUTZTE BREMSSCHEIBE MUSS MIT EINEM QUALITÄTS-ENTFET- TER GEREINIGT WERDEN. Achtung ZUM AUSBAU DES HINTERRADES WENDEN SIE SICH BITTE AN EINEN offi- ziellen Moto Guzzi-Vertragshändler. 04_38...
  • Seite 104 Hat sich die Stärke des Abriebmaterials (auch nur eines einzigen Bremsbelags vorne (3) oder hinten (4)) auf einen Wert von ca. 1,5 mm (0.059 in) reduziert (bzw. ist eines der Abnutzungsanzeiger nicht mehr erkennbar) alle Beläge an den Bremssätteln bei einem offiziellen Moto Guzzi-Vertragshändler auswechseln lassen.

  • Seite 105: Stilllegen Des Fahrzeugs

    Stilllegen des fahrzeugs (04_41) Bei längerem Fahrzeugstillstand: • Die Batterie wieder einbauen. • Das Fahrzeug waschen und abtrocknen • Schutzwachs auf die lackierten Oberflächen auftragen. • Die Reifen aufpumpen. • Das Fahrzeug in einem nicht geheizten, trocknen Raum, und vor Sonnen- einstrahlung und starken Temperaturschwankungen geschützt abstellen.
  • Seite 106 • Salzhaltigkeit und Luftfeuchtigkeit (Meeresgebiete, warmes und feuchtes Kli- ma). • Besondere Umwelt-/ Saison-Bedingungen (Einsatz von Streusalz, chemi- schen Taumittel auf den Straßen während des Winters). • Es muss besonders darauf geachtet werden, dass auf der Karosserie keine Reste von Industriestaub und Schadstoffen, Teerresten, tote Insekten, Vo- gelkot usw.
  • Seite 107 Um den Schmutz und Schlamm zu entfernen, der sich auf den lackierten Fahrzeug- teilen abgelagert hat, muss ein Wasserstrahl mit niedrigem Druck benutzt werden. Die verschmutzten Teile sorgfältig einweichen, den Schmutz und Schlamm mit einem weichen Karosserieschwamm entfernen. Der Schwamm muss mit viel Wasser und Autoshampoo getränkt sein (2 ÷...
  • Seite 108 NIE AUF FAHRZEUGTEILE RICHTEN. ZUR REINIGUNG DER GUMMI- UND KUNSTSTOFFTEILE UND DER SITZBANK NIEMALS ALKOHOL ODER LÖSE- MITTEL VERWENDEN; HIERZU WASSER UND NEUTRALSEIFE VERWENDEN. Achtung ZUM REINIGEN DER SITZBANK KEINE LÖSUNGSMITTEL ODER ERDÖLPRO- DUKTE (ACETON, TRICHLORÄTHYLEN, TERPENTIN, BENZIN, LÖSUNGSMIT- TEL) VERWENDEN. ES KÖNNEN REINIGUNGSMITTEL MIT EINEM ANTEIL AN OBERFLÄCHENAKTIVEN STOFFEN VON WENIGER ALS 5% BENUTZT WER- DEN (NEUTRALSEIFE/ FETTLÖSENDE REINIGUNGSMITTEL ODER ALKOHOL).

  • Seite 109: Technische Daten

    1200 sport Kap. 05 Technische daten...
  • Seite 110 ATI TECNICI Maximale Länge 2195 mm (86.4 in) Maximale Breite 870 mm (34.2 in) Maximale Höhe 1125 mm (44.3 in) Sitzbankhöhe 800 mm (31.5 in) Radstand 1495 mm (589 in) Bodenfreiheit 185 mm (72.8 in) Fahrzeuggewicht fahrbereit 248 Kg (547 lb) Motormodell V 1200 IE Motorart...
  • Seite 111 Motor - Schmiersystem Druckumlaufschmierung Zahnradpumpe und Regelventil Motor - Luftfilter Kartuschen- Trockenfilter Motor - Kühlung Luft Getriebe - Typ mechanisches 6-Gang-Getriebe mit Schaltpedal an der linken Motorseite Übersetzungsverhältnis Primärzahnradantrieb 24/35 Übersetzungsverhältnis 1. Gang 17 / 38 (Sekundärantrieb) Übersetzungsverhältnis 2. Gang 20 / 34 (Sekundärantrieb) Übersetzungsverhältnis 3.
  • Seite 112 Fassungsvermögen - Getriebeöl 500 cc (30.5 cuin) Fassungsvermögen - Getriebeöl 380 cc (23.2 cuin) Fassungsvermögen - Gabelöl pro Gabelrohr 400 ± 2,5 cc (24.4 ± 0.15 cuin) Sitzplätze Höchstladung 230 Kg (507 lb) (Fahrer + Beifahrer + Gepäck) Kraftstoffversorgung - Typ Elektronische Multipointeinspritzung, sequentiell, phasenabgestimmt...
  • Seite 113 Rahmentyp Stahlrohrrahmen hoher Dehngrenze Rahmen - Nachlauf 120 mm (4.72 in) Elektrische Anlage - 3 - 15 - 20 A (nur für ABS 10 A) Zusatzsicherungen Elektrische Anlage - ABS- 40 - 25 A Sicherungen Elektrische Anlage - 30 A Hauptsicherungen Radaufhängung - hinten Einarm mit progressiver Federung,...
  • Seite 114 Vorderradfelgen 3,5'' x 17'' Radfelgen - hinten 5,5'' x 17'' Drehmoment Radachsmutter 80 Nm (59 ftlb) Vorderrad Anziehdrehmoment 110 Nm (81 ftlb) Hinterradschrauben Reifen - Typ METZELER Roadtec MICHELIN Pilot Road - DUNLOP D220 ST Sportmax Reifen - vorn Größe 120/70 - ZR 17'' 58 W Reifen - vorne Reifendruck 2,5 atm (250 kPa)
  • Seite 115 Lampen - Fernlicht 12 V - 65 W H9 Lampen - Blinker 12 V - 10 W (orangefarben) Glühlampen - Rücklicht/Bremslicht LED Lampen - Instrumentenbeleuchtung Lampen - Kennzeichenlicht 12V - 5W Kontrolllampen - Blinker Kontrolllampen - ABS Kontrolllampen - Alarme Kontrolllampen - Getriebe im Leerlauf Kontrolllampen - Seitenständer...

  • Seite 116: Bordwerkzeug

    Bordwerkzeug (05_01) Das Bordwerkzeug umfasst: - Inbusschlüssel 3, 4, 5, 6 mm (1); - Doppelter Maulschlüssel 8 - 10 mm (2); - Doppelter Maulschlüssel 13 - 14 mm (3); - Maulschlüssel 19 mm (4); - Rohrschlüssel 8 - 10 mm (5); - Zündkerzenschlüssel 17 - 21 mm (6) zur Einstellung Gabelvorspannung;...

  • Seite 117: Das Wartungsprogramm

    1200 sport Kap. 06 wartungsprogra...

  • Seite 118: Tabelle Wartungsprogramm

    Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund hat die Fa. Moto Guzzi eine Reihe von Kontrollen und Wartungs- arbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.

  • Seite 119: Vor Jeder Fahrt Und Alle 2000

    VOR JEDER FAHRT UND ALLE 2000 (1250 M EILEN Reifendruck - Einstellen Abnutzung der Bremsbeläge - Prüfen und reinigen, einstellen und gegebenenfalls auswechseln ENDE EINFAHRZEIT (1500 (932 M EILEN Befestigungsbolzen Auspuffflanschen - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln Bowdenzüge und Steuerungen - Kontrollieren und reinigen, einstellen, einschmieren und gegebenenfalls auswechseln Lenklager und Lenkspiel - Prüfen und reinigen, einstellen, einschmieren...
  • Seite 120 Getriebeöl - Wechsel Motoröl - Wechseln Endgetriebeöl - Wechsel Reifen - Kontrollieren und reinigen, einstellen oder gegebenenfalls auswechseln Reifendruck - Einstellen Leerlaufdrehzahl - Einstellen Ventilspieleinstellung - Einstellen Räder - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln Verschraubungen - Prüfen und reinigen, einstellen, einschmieren und gegebenenfalls auswechseln Anziehen Batterieklemmen - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln...
  • Seite 121 ALLE 5000 (3125 M ) - BEI SPORTLICHER EILEN FAHRWEISE Zündkerzen aussen - Wechseln Motorölfilter - Auswechseln Motoröl - Wechseln Rohr zum Auslauf des Öls aus dem Filtergehäuse Entleeren - Reinigen Verschleiss Kupplung - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln ALLE 10.000 K (6250 M 12 MONATE...
  • Seite 122 Motorölfilter - Wechseln Allgemeiner Betrieb des Fahrzeuges - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln Bremsanlagen - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln Getriebeöl - Wechsel Motoröl - Wechseln Endgetriebeöl - Wechsel Ventilspieleinstellung - Einstellen Räder - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln Verschraubungen - Prüfen und reinigen, einstellen, einschmieren und gegebenenfalls auswechseln...
  • Seite 123 NACH DEN ERSTEN 10000 (6250 M ) UND EILEN ANSCHLIESSEND ALLE 20000 (12500 M EILEN Gabelöl - Wechseln Gabelöldichtungen - Wechseln ALLE 20000 K (12500 M 24 MONATE EILEN ODER Zündkerzen innen - Wechseln Lichtmaschinenriemen - Einstellen; Alle 50000 km (31050 mi) wechseln. Luftfilter - Wechseln Gabel - Kontrollieren und reinigen, einstellen, schmieren Bremsflüssigkeit - Wechsel...
  • Seite 124 Produkt Beschreibung Angaben CCMC G-4 A.P.I. SG kompatibel oder sogar besser sind. AGIP GEAR SAE 80 W 90 Getriebeöl AGIP GEAR MG/S SAE 85 W 90 Getriebeöl Gabelöl SAE 5W / SAE 20W Fett Fett auf Basis von Lithium mit Molybdän für NLGI 2 - ISO L-X-BCHB 2 Lager und andere Schmierpunkte Neutralfett oder Vaseline.

  • Seite 125: Sonderausstattungen

    1200 sport Kap. 07 Sonderausstattu ngen...

  • Seite 126: Zubehörverzeichnis

    Zubehörverzeichnis (07_01) Folgendes Zubehör ist erhältlich: 1. hohe Verkleidungsscheibe 2. beheizte Griffe 3. Seitentaschen 4. Topcase 5. Hauptständer - elektronische Diebstahlsicherung 07_01...

  • Seite 127: Verkleidungen

    Verkleidungen (07_02, 07_03, 07_04) ENTFERNEN SCHEINWERFEREINHEIT VORN • Von beiden Seiten arbeiten und die beiden seitlichen Schrauben (1) ab- schrauben und entfernen. • Von beiden Seiten arbeiten und die beiden Schrauben (2) am Armaturenbrett abschrauben und entfernen. 07_02 Die vordere Scheinwerfereinheit abstützen, da sie nicht mehr befestigt ist. 07_03 Von hinten und rechts arbeiten: •...

  • Seite 128: Heckverkleidung Entfernen

    HECKVERKLEIDUNG ENTFERNEN • Die Sitzbank hochheben und auf dem Kraftstofftank auflegen. • Die zwei Schrauben lösen und entfernen. • Die Heck-/Sitzverkleidung in Richtung Verkleidungsscheibe herausziehen. 07_04...
  • Seite 129 INHALTSVERZEICHNIS Kupplungsflüssigkeit: 11, 85, ABS: 43 Tabelle Wartungsprogramm: Abstellen des Motors: 42 Lampen: 97 Lenkerschloss: 39 Batterie: 12, 88, 89 Verkleidungen: 127 Längerer Stillstand: 90 Blinker: 100, 101 Wartung: 73 Motoröl: 75 Chronometer: 24 Wartungsprogramm: 117, Cockpit: 20 Reifen: 79 Rückspiegel: 101 Getriebeöl: 11 Zündkerze: 82...
  • Seite 130 Ersatzteile werden regelmäßigen Qualitätskontrollen unterzogen, um deren absolute Zuverlässigkeit und Langlebigkeit zu gewährleisten. Wir weisen darauf hin, dass die in der vorliegenden Veröffentlichung enthaltenen Beschreibungen und Abbildungen nicht bindend sind; deshalb behält sich Moto Guzzi das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehör vorzunehmen, die zur Optimierung des Produktes...

Inhaltsverzeichnis
