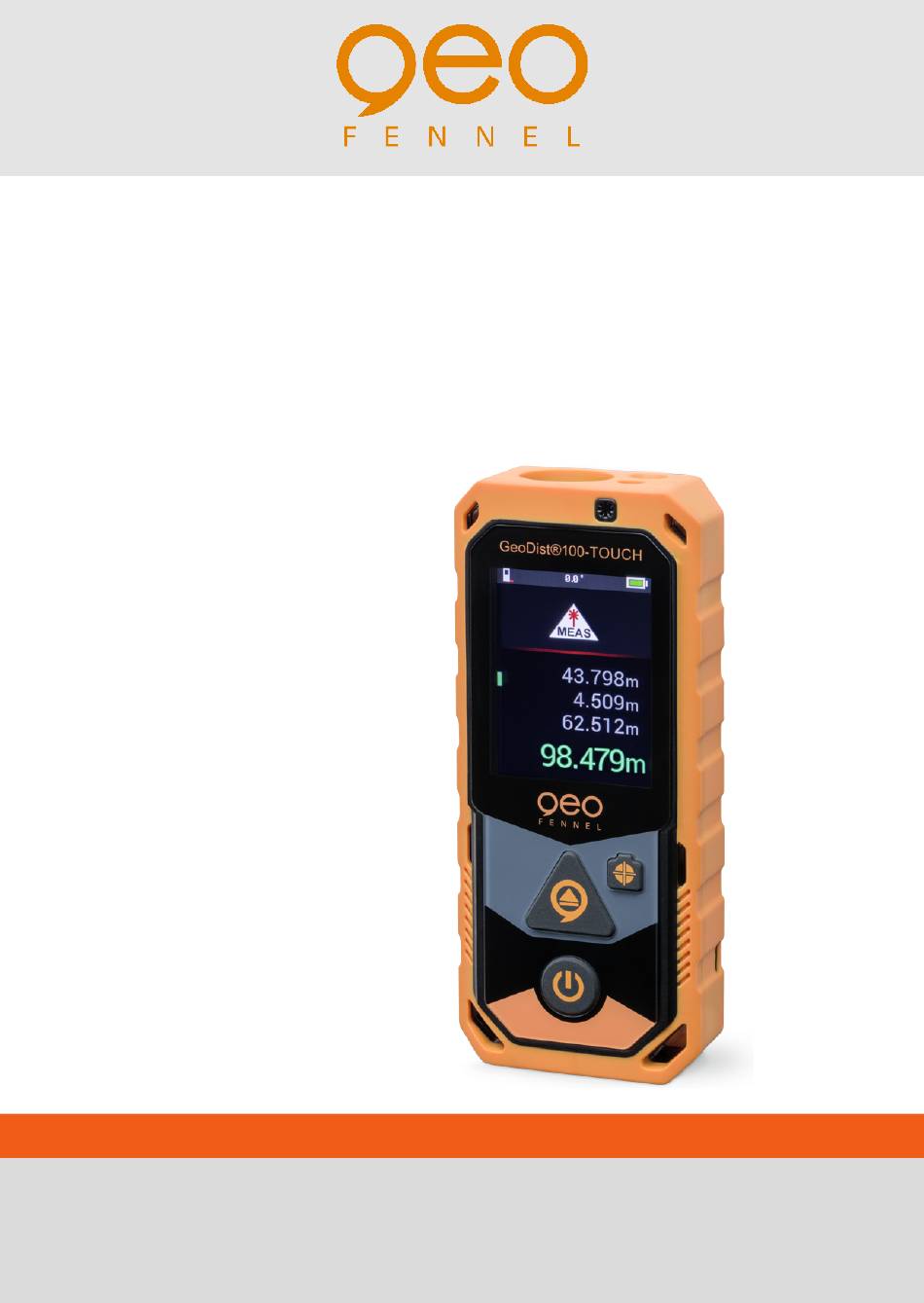

- Seite 1 DE | EN | FR GeoDist ® BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
- Seite 2 Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes entgegengebracht haben. Dieses hochwertige Quali- tätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie insbesondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch.
-
Seite 3: Lieferumfang

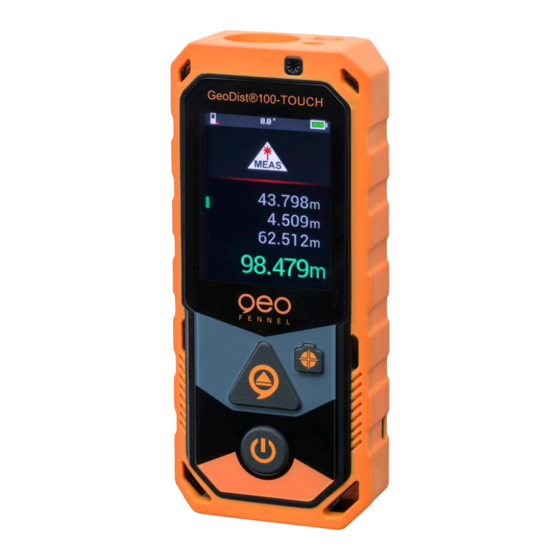

LIEFERUMFANG · Laserentfernungsmesser GeoDist ® · NiMH-Akkus · USB-Ladekabel · Holster · Handschlaufe · Bedienungsanleitung Technische Daten Messbereich 0,2 - 100 m* Genauigkeit Distanzmessung ±2 mm ** Genauigkeit Neigungsmessung ± 0,3° Laserklasse 2 / rot Stromversorgung NiMH Temperaturbereich -10°C - +40°C Messeinheiten m / ft / in / ft+in Staub-/Wasserschutz... -
Seite 4: Funktionen
FUNKTIONEN S. 8 · Horizontierungshilfen im Display S. 9 · Kamerafunktion · Messebene S. 10 · Addition / Subtraktion · Einzelmessung · Dauermessung S. 11 · Flächenberechnung · Volumenberechnung S. 12 · Pythagorasfunktion (Gesamthöhe) 2 Punkte · Pythagorasfunktion (Gesamthöhe) 3 Punkte ·... -
Seite 5: Stromversorgung
STROMVERSORGUNG 3 X AAA NIMH-AKKUS EINLEGEN Achten Sie beim Einlegen der Akkus auf korrekte Polarität! AKKU LADEN Abdeckung der USB-Buchse (unten am Gerät) öffnen und Akku über den USB-Anschluss laden. Hierfür ein handelsübliches USB-Ladegerät z.B. vom Smartphone verwenden. Nach dem Ladevorgang die USB-Buchse wieder verschließen. -
Seite 6: Dbedienung
BEDIENUNG DISPLAYANZEIGE Gerät mit einschalten -> nebenstehende Displayanzeige (Startbildschirm) erscheint. TOUCH SCREEN Das Gerät ist mit einem Touch Screen ausgestattet. Vom Startbildschirm ausgehend: · nach rechts wischen = Auswahl der Messprogramme (Abb. 1) · nach links wischen = addieren + subtrahieren (Abb. 2) nach unten wischen = Menüauswahl (Abb. - Seite 7 MENÜ grau = aus 1. Bluetooth -Funktion ® A = Automatiktransfer M = Manuelltransfer m / ft / in / ft+in ( , ,, 2. Messeinheit vorn, Stativanschluss, hinten 3. Messebene grau = aus 4. Digitale Libelle 5. Display drehen ->...
-
Seite 8: Horizontierungshilfe Im Display
HORIZONTIERUNGSHILFE IM DISPLAY Zur Erhöhung der Messgenauigkeit bei horizontalen Messungen bietet das Gerät Horizontierungshilfen im Display: Nummerische Neigungsanzeige: Halten Sie das Gerät möglichst bei 0°. Optische Hilfe: Grüner Balken – bewegen Sie den Balken exakt zwischen die Markierungen. ALLGEMEINE HINWEISE ·... - Seite 9 KAMERAFUNKTION Kamera- drücken, um in jedem Messmodus die funktion Kamerafunktion zu aktivieren, wenn der Laser- zielpunkt mit dem Auge nicht zu sehen ist, insbesondere bei Messungen im Außenbereich Zoom in/out die Messung auslösen MESSEBENE Drücken, um die gewünschte Messebene festzulegen. VORN STATIV HINTEN...
-
Seite 10: Einzelmessung
ADDITION / SUBTRAKTION In den Modi Entfernungsmessung, Flächenberechung und Volumenberechnung nach links wischen und + oder - wählen, um die gewünschte Funktion auszuführen. EINZELMESSUNG Gerät einschalten - Messmodus: Einzelmessung Zum Messen Messtaste drücken DAUERMESSUNG gedrückt halten. Vom Ausgangspunkt aus Gerät über den Zielpunkt bewegen. Zum Beenden wieder drücken. -
Seite 11: Flächenberechnung
FLÄCHENBERECHNUNG auswählen und drücken drücken für das 1. Maß drücken für das 2. Maß Anzeige Zeile 3: Fläche drücken für eine erneute Flächenberechnung, AUS-Knopf drücken, um die Funktion zu verlassen VOLUMENBERECHNUNG auswählen und drücken drücken für das 1. Maß drücken für das 2. Maß drücken für das 3. - Seite 12 PYTHAGORAS (2-PUNKT) auswählen und drücken drücken für die Schrägdistanz drücken für die Horizontaldistanz Anzeige Zeile 3: Höhe PYTHAGORAS (3-PUNKT) auswählen und drücken drücken für die Schrägdistanz oben drücken für die Horizontaldistanz drücken für die Schrägdistanz unten Anzeige Zeile 4: Höhe PYTHAGORAS (3-PUNKT / TEILHÖHE) auswählen und drücken drücken für die Schrägdistanz oben...
-
Seite 13: Indirekte Messungen Über Neigung In Hoher Genauigkeit
INDIREKTE MESSUNGEN ÜBER NEIGUNG IN HOHER GENAUIGKEIT Wo direkte Messungen auf das Ziel nicht möglich sind, z.B. bei Glasfassa- den ohne Messreflektion oder wenn das Messobjekt verdeckt ist: Teilstrecken messen, fehlende Distanzen werden vom Gerät errechnet. Hierbei der allgemeine Hinweis: ·... -
Seite 14: Punkt-Zu-Punkt-Messung
PUNKT-ZU-PUNKT-MESSUNG auswählen und drücken Gerät ruhig halten und Selbstkalibrierung unbedingt abwarten drücken für das 1. Maß drücken für das 2. Maß Anzeige Zeile 1: Winkel Anzeige Zeile 2: Entfernung zum 1. Messpunkt Anzeige Zeile 3: Entfernung zum 2. Messpunkt Anzeige Zeile 4: Entfernung zwischen beiden Messpunkten Zur Erhöhung der Genauigkeit, besonders auf längere Distanz, Stativ verwenden! TRAPEZMESSUNG 1... -
Seite 15: Flächenberechnung Dreieck
TRAPEZMESSUNG 2 auswählen und drücken drücken für das 1. Maß drücken für das 2. Maß Anzeige Zeile 1: Winkel Diagonale-Horizontale Anzeige Zeile 2: Höhenmaß Anzeige Zeile 3: Länge der Hypotenuse Anzeige Zeile 4: Länge der Schräge, z.B. Dachschräge FLÄCHENBERECHNUNG DREIECK auswählen und drücken drücken für das 1. -
Seite 16: Zylinderberechnung
ZYLINDERBERECHNUNG auswählen und drücken drücken für den Durchmesser drücken für die Höhe Anzeige Zeile 1: Durchmesser Anzeige Zeile 2: Höhe Anzeige Zeile 3: Fläche des Zylinders Anzeige Zeile 4: Volumen des Zylinders ABSTECKFUNKTION auswählen und drücken · mit den Pfeiltasten die Dezimalstelle ansteuern ·... -
Seite 17: Offset-Funktion
OFFSET-FUNKTION auswählen und drücken · mit den Pfeiltasten die Dezimalstelle ansteuern · mit + / - den gewünschten Offset einstellen -> bestätigen mit Die Aktivierung der Offset-Funktion wird im Display dauerhaft durch das Symbol angezeigt. ACHTUNG: Die Offset-Funktion ist dauerhaft aktiv, auch nach Aus-/ Einschalten des Gerätes. - Seite 18 CONNECT APP für Smartphones / Tablets ® iOS-Geräte ab iOS 7 .0 im App Store Android-Geräte ab Android 4.3 in Google Play Kompatibel mit Bluetooth 4.0 oder höher. ® Die Bedienungsanleitung zur App finden Sie auf unserer Webseite www.geo-fennel.de in der Rubrik Laser-Entfernungsmesser.
- Seite 19 FEHLERBEHEBUNG Code Ursache Maßnahme Rechenfehler Messung gem. Bedienungsan- leitung wiederholen Überspannung Bitte kontaktieren Sie Ihren Händler. Akku zu schwach Akku laden Signal zu schwach oder Messung auf eine andere Ober- Messzeit zu lang fläche durchführen Signal zu stark Messung auf eine andere Ober- fläche durchführen außerhalb des Messbe- Messung innerhalb des...
