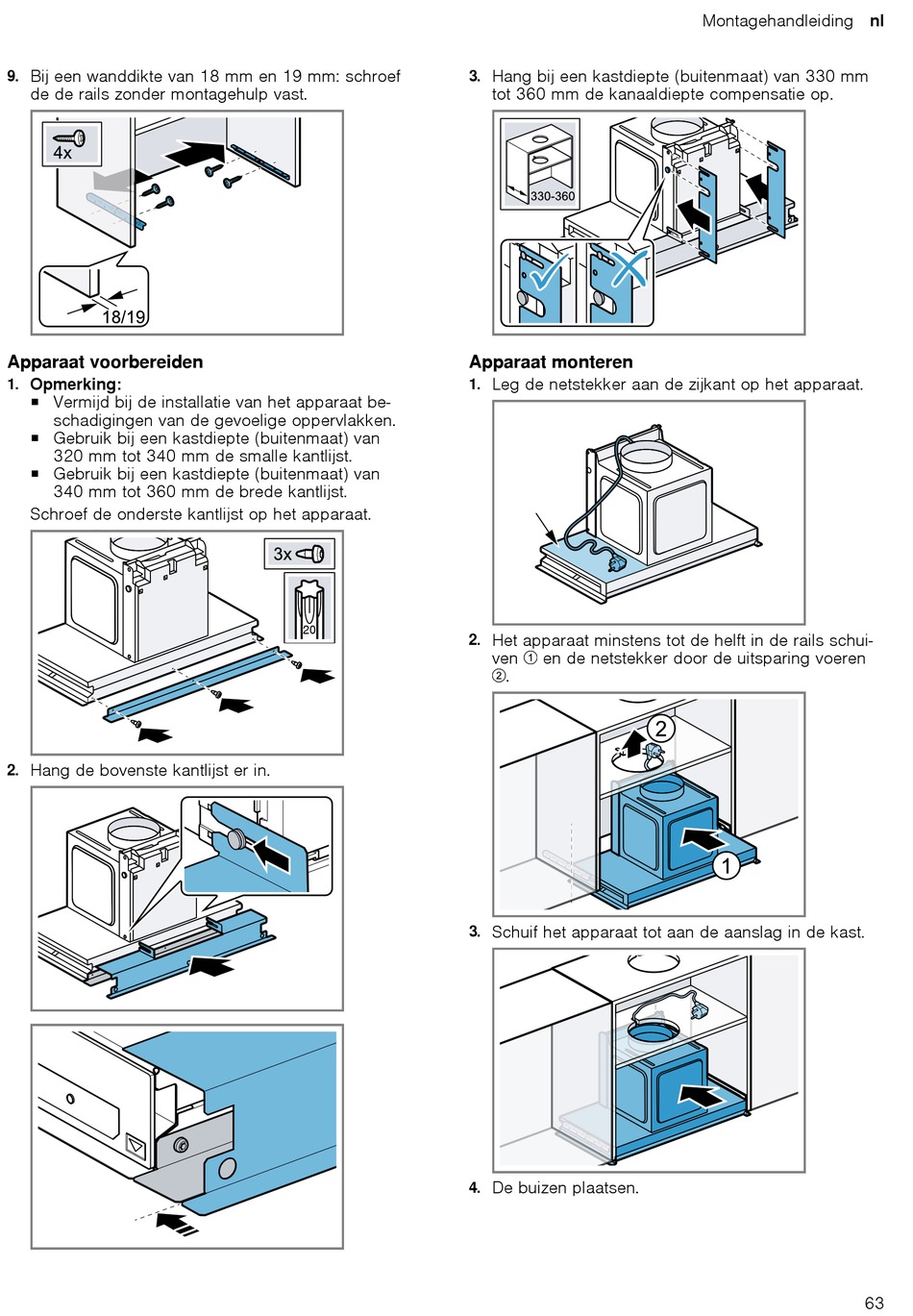

Bij een wanddikte van 18 mm en 19 mm: schroef
9.
de de rails zonder montagehulp vast.
Apparaat voorbereiden
1. Opmerking:
¡ Vermijd bij de installatie van het apparaat be-
schadigingen van de gevoelige oppervlakken.
¡ Gebruik bij een kastdiepte (buitenmaat) van
320 mm tot 340 mm de smalle kantlijst.
¡ Gebruik bij een kastdiepte (buitenmaat) van
340 mm tot 360 mm de brede kantlijst.
Schroef de onderste kantlijst op het apparaat.
Hang de bovenste kantlijst er in.
2.
3.
Apparaat monteren
1.
20
2.
3.
4.
Hang bij een kastdiepte (buitenmaat) van 330 mm
tot 360 mm de kanaaldiepte compensatie op.
Leg de netstekker aan de zijkant op het apparaat.
Het apparaat minstens tot de helft in de rails schui-
ven ​ ⁠ en de netstekker door de uitsparing voeren
​ ⁠ .
Schuif het apparaat tot aan de aanslag in de kast.
De buizen plaatsen.
