ANSCHLUSS : KABEL
7
* Ausgangsstatus bei betriebsbereitem Sensor.

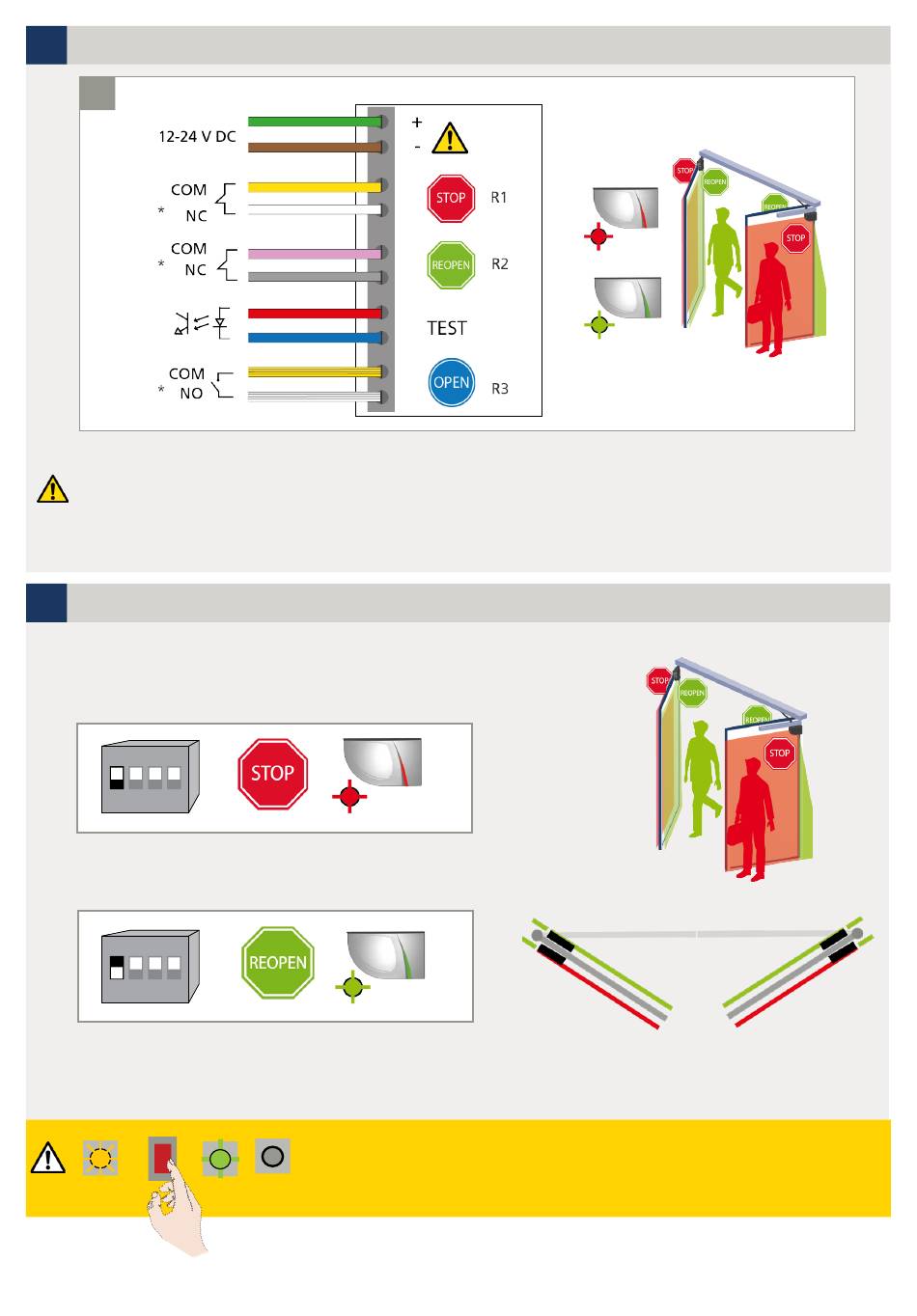

Schneiden Sie das Netzkabel auf die richtige Länge zu. Isolieren Sie die 10 Adern ab und schließen Sie alle Adern
gemäß dem Schaltplan an. Bitte achten Sie hierbei auf die Polarität der Stromversorgung.
Für die Einhaltung von EN 16005 und DIN 18650 ist der Anschluss an den Testausgang der Türantriebs
erforderlich.
4
DIP-SCHALTER 1
Stellen Sie sicher, dass die Einstellung des DIP-Schalters 1 auf allen
Modulen entsprechend der jeweiligen Türseite korrekt ist.
ON
ON
1 2 3 4
RELAIS 1: STOPP-Impuls auf Bandseite der Tür.
OFF
ON
1 2 3 4
RELAIS 2: WIEDERÖFFNUNGS-Impuls auf Bandgegenseite der Tür.
ORANGE
GRÜN
> 3 sek.
TÜRSTEUERUNG
Grün
Braun
Gelb
Weiss
Rosa
Grau
Rot
Blau
Gelb/Schwarz
Weiss/Schwarz
Wenn ein DIP-Schalter geändert wurde, blinkt die LED orange. Betätigen Sie den
Drucktaster länger als 3 Sekunden um die Einstellung zu bestätigen.
Anschließend wird durch grünes Blinken (x) die Anzahl der angeschlossenen
X
Module angezeigt.
AUS
R3
(nur wenn der FLATSCAN 3D SW mit dem
Türantrieb verbunden ist).
R2
R2
R2
R1
R2
R2
R2
R1
