2

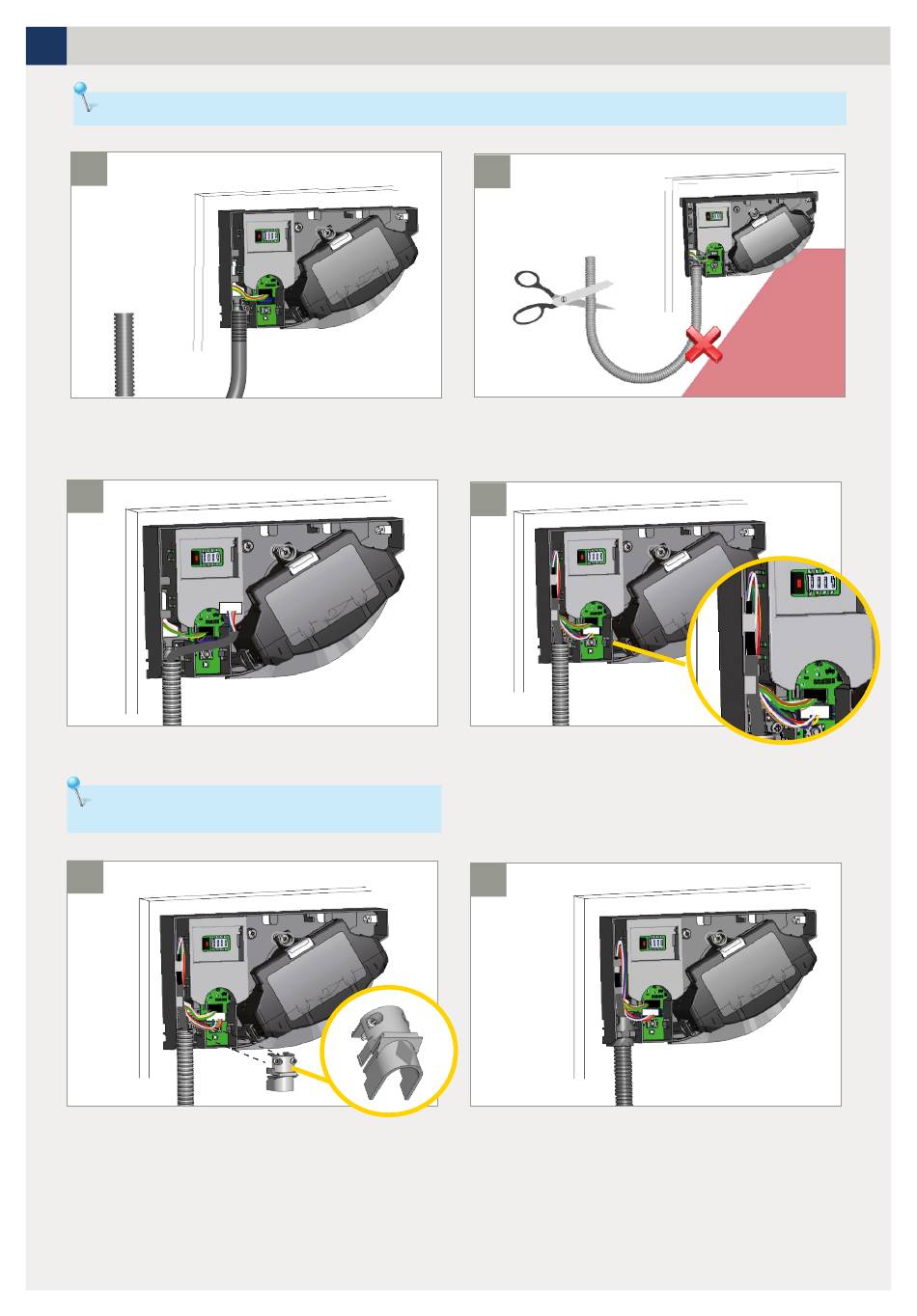

ANSCHLUSS AM TÜRANTRIEB
Wir empfehlen, den FLATSCAN 3D SW mit dem Türantrieb zu verbinden.
1
Nehmen Sie den Kabelübergang und ermitteln Sie die
notwendige Länge.
3
Führen Sie das Netzkabel durch den Kabelübergang.
Stecken Sie den Stecker in die weiße Anschlussbuchse.
Sensor mit dem Antrieb verbunden =
Hauptmodul.
5
Befestigen Sie den Kabelübergang mit der
Zugentlastung am Sensor. Ziehen Sie die 2 Schrauben
fest, um zu verhindern, dass das Kabel herausgezogen
werden kann.
6
2
Kürzen Sie den Kabelübergang, um unerwünschte
Fehlerfassungen zu vermeiden.
4
Legen Sie die freiliegenden Adern des Netzkabels
zu einer Schlaufe und führen Sie sie durch die
Aussparung. Klemmen Sie die Adern mit dem
überschüssigen Kabel fest.
6
Befestigen Sie das andere Kabelübergangsende mit
dem Endstück.
