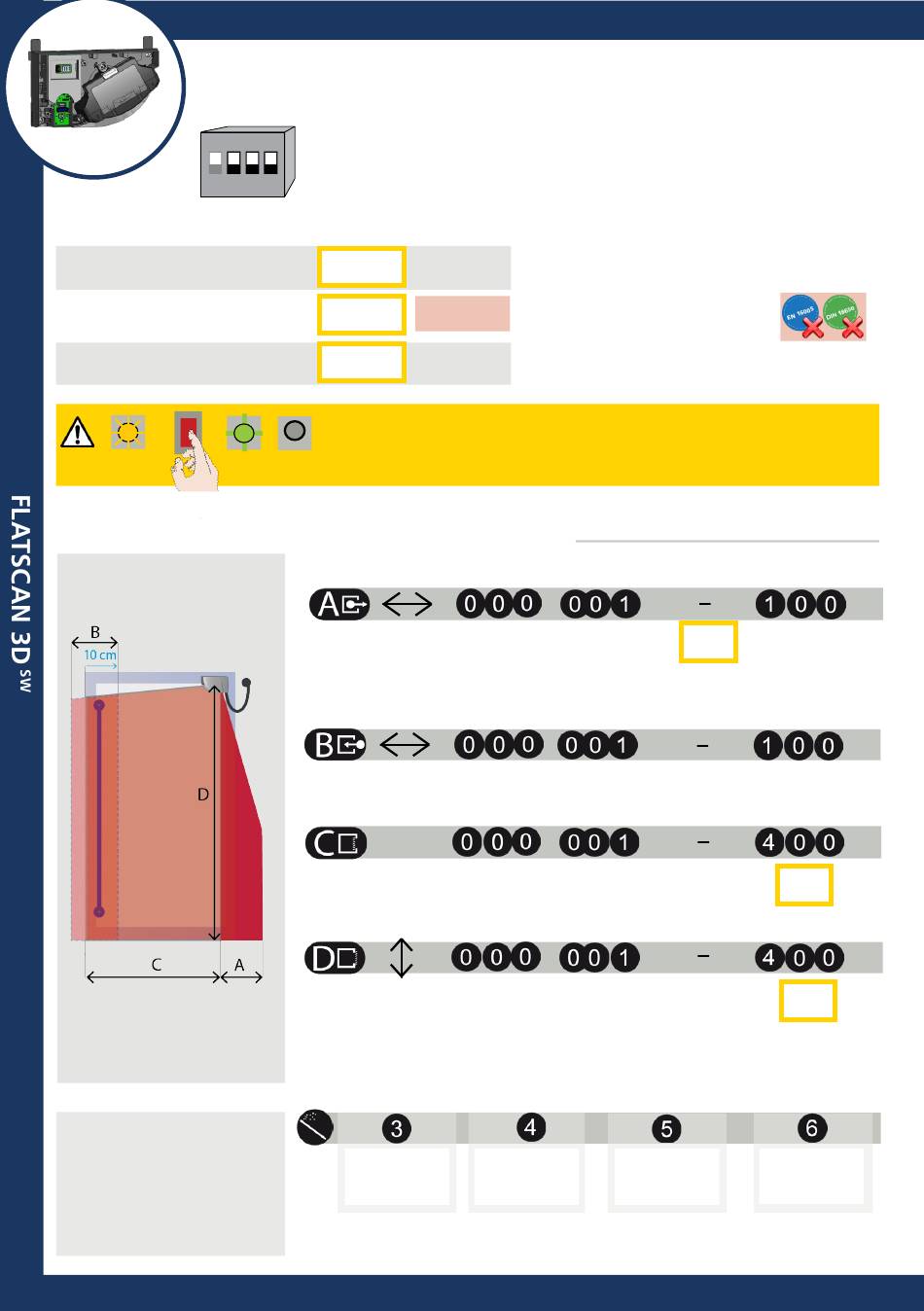

FLATSCAN 3D
DIP 2
UMGEBUNG
DIP 3
HINTERGRUND
DIP 4
FINGERSCHUTZ
EINSTELLUNGEN MITTELS FERNBEDIENUNG (OPTIONAL)
FELDABMESSUNGEN
DER VERSCHIEDENEN
BEREICHE
HAUPTSCHLIESS-
KANTENBEREICH
10
SW
EINSTELLUNGEN MITTELS DIP-SCHALTER (OPTIONAL)
Um diese Parameter per Fernbedienung anzupassen, stellen Sie den
ON
entsprechenden DIP-Schalter auf ON.
1 2 3 4
ON
ON
standard
an
an
Wenn ein DIP-Schalter geändert wurde, blinkt die LED orange. Betätigen Sie
den Drucktaster länger als 3 Sekunden, um die Einstellung zu bestätigen.
X
Anschließend wird durch grünes Blinken (x) die Anzahl der angeschlossenen
Module angezeigt.
Breite des Fingerschutzbereichs
Die Breite des Erfassungsfeldes im Fingerschutzbereich sollte auf mind. 40 cm eingestellt werden, um
die Nebenschliesskante effizient abzusichern.
Breite des erweiterten Erfassungsbereichs
Breite des Türblattbereichs
Höhe aller Bereiche
C und D : Ein neues Einlernen überschreibt diese Werte automatisch.
* Die tatsächlichen Abmessungen hängen von der Montagenhöhe ab (100 cm bei 4 m).
Um diese Werte per Fernbedienung anzupassen, stellen Sie DIP-Schalter 4 auf ON.
Diese Einstellung wird auf dem anderen angeschlossenen Flatscan 3D SW gespiegelt
(von Haupt- zu Nebenmodul und von Neben- zu Hauptmodul).
OFF
Auf SCHWIERIG schalten, wenn externe Störungen
schwierig
unerwünschte Erkennungen verursachen können
(Mindestobjektgröße und Immunität werden erhöht).
Auf AUS schalten, wenn es keinen
aus
Hintergrund gibt (Glasboden,
Fußgängerbrücke...).
Auf AUS schalten, wenn keine Nebenschliesskantenabsicherung
aus
benötigt wird und Objekte unerwünschte Erfassungen
verursachen können.
kein Feld
kein Feld
kein Feld
kein Feld
kein Feld
kein
einflüglig
001
-
040
001
-
001
-
005
001
-
001
-
zweiflüglig-
Standflügel
100*
100*
cm
100
cm
400
cm
400
cm
zweiflüglig-
Gangflügel
