5

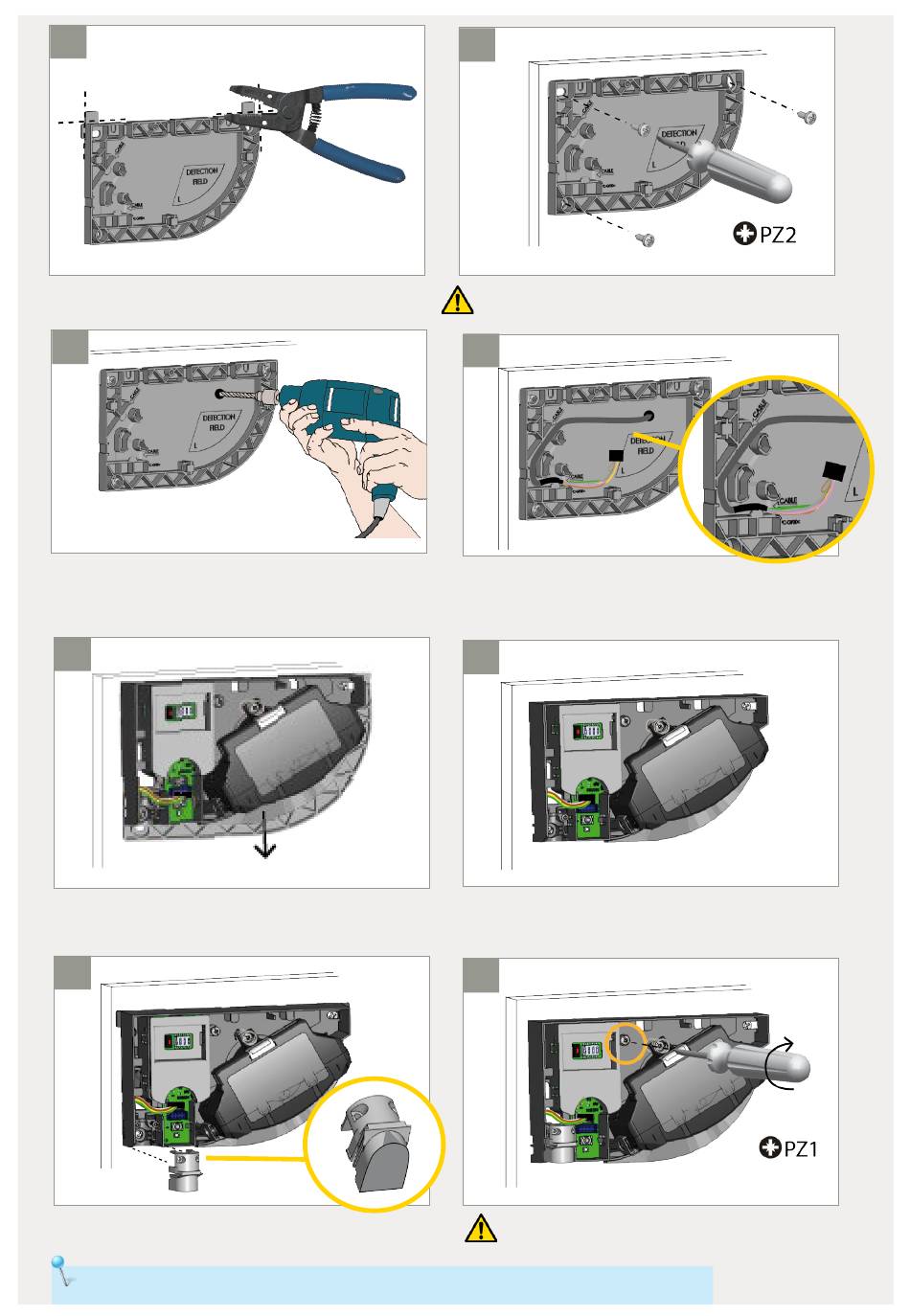

Entfernen Sie die Abstandshalter von der Montageplatte.
7
Ø 10 mm
Bohren Sie mit einem 10-mm-Bohrer durch die
Montageplatten und die Tür, um das Haupt-Neben-
Kabel durchführen zu können.
Entgraten Sie die Bohrung mit Schleifpapier.
9
Das Kabel durch das Loch auf der Rückseite des
Sensors führen und den Sensor auf die Montageplatte
befestigen.
11
«click»
Verschließen Sie den Sensor, der nicht mit dem Antrieb
verbunden wird, mit der Verschlusskappe.
Sensor mit dem Hauptmodul verbunden = Nebenmodul.
6
Befestigen Sie die 3 Schrauben mit einem PZ2-
Schraubendreher. Die Montageplatte muss fest
angeschraubt werden!
8
Führen Sie das Haupt-Neben-Kabel durch die Bohrung.
Legen Sie das Kabel in die Aussparung auf der
Montageplatte und stellen Sie sicher, dass es fest sitzt.
10
Den schwarzen Stecker mit der schwarzen
Anschlussbuchse verbinden. Vergewissern Sie sich,
dass sich alle Drähte in der Aussparung befinden,
damit diese nicht von der Haube zerdrückt werden.
12
Die Fixierschraube fest andrehen.
Sorgen Sie für eine sichere Installation des
Sensors.
5
