VORWORT
Der FLATSCAN 3D SW kann sowohl in Verbindung mit einem anderen FLATSCAN 3D SW als auch mit einem FLATSCAN SW
eingesetzt werden. Die Installationsschritte sind für beide Produktversionen identisch. Wird er mit einem Flatscan SW
verbunden, muss der Flatscan 3D SW an die Türsteuerung angeschlossen werden, damit alle Funktionen (wie die Öffnung)
verfügbar werden.
1

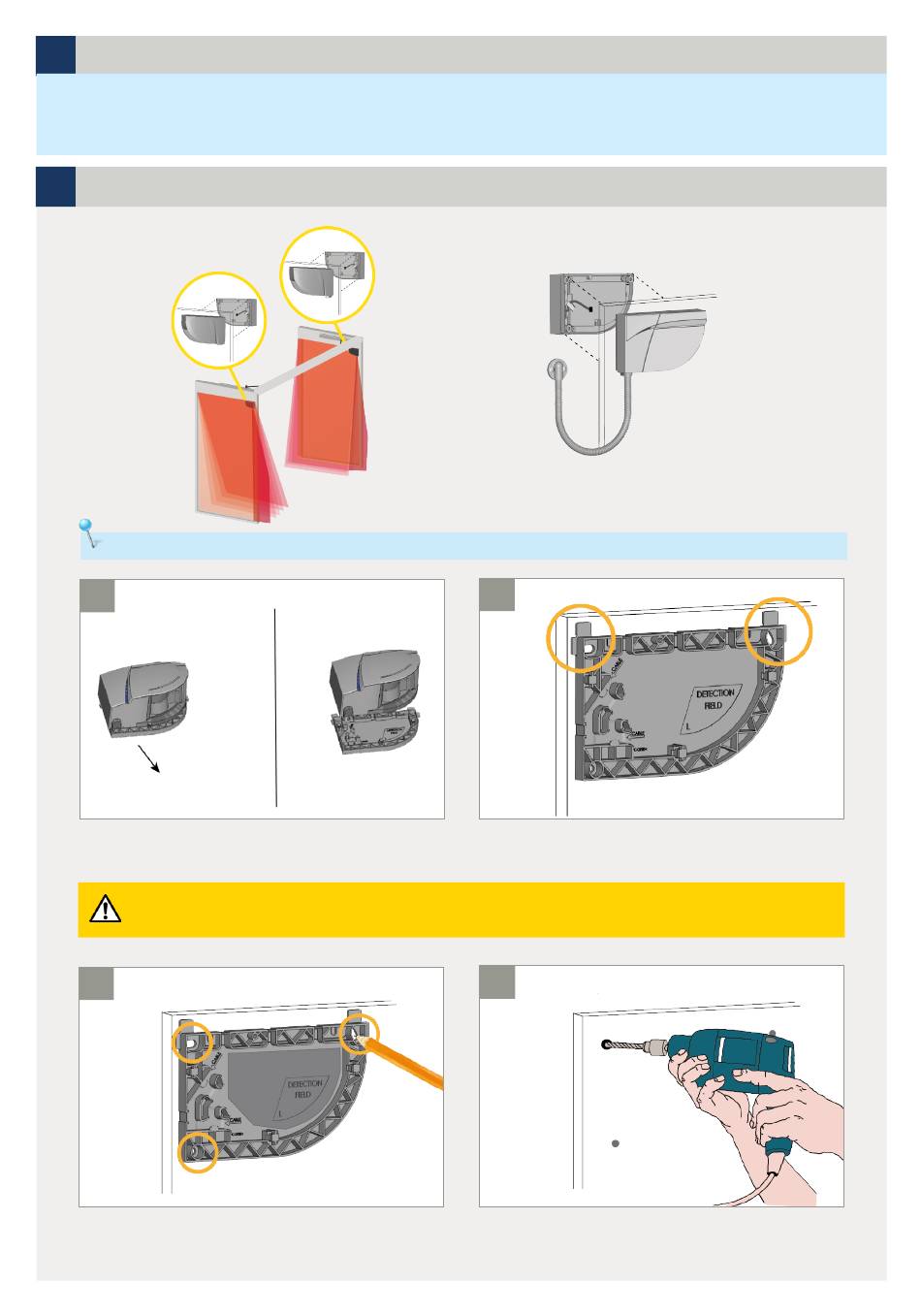

MONTAGE AUF DER TÜR
Bitte halten Sie einen minimalen Abstand von 15 cm zwischen FLATSCAN und Radarmelder.
1
Ziehen Sie die hinter dem Melder befestigte
Montageplatte ab.
Stellen Sie vor dem Anbringen der Montageplatte sicher, dass der Sensor die Türbewegung nicht
behindert. Falls der Sensor nicht korrekt positioniert ist, kann er beim Öffnen der Tür zerdrückt werden.
3
Markieren Sie mit einem Bleistift die in den Türrahmen
zu bohrenden Löcher. Der Innenbereich der
Montageplatte kann auch zur Befestigung der
Schrauben genutzt werden.
4
2
Befestigen Sie die Montageplatte auf dem Türrahmen.
Die Abstandshalter ermöglichen Ihnen die Montageplatte
richtig auszurichten.
4
Nehmen Sie die Montageplatte weg und bohren Sie
die Löcher an den Markierungen.
