3

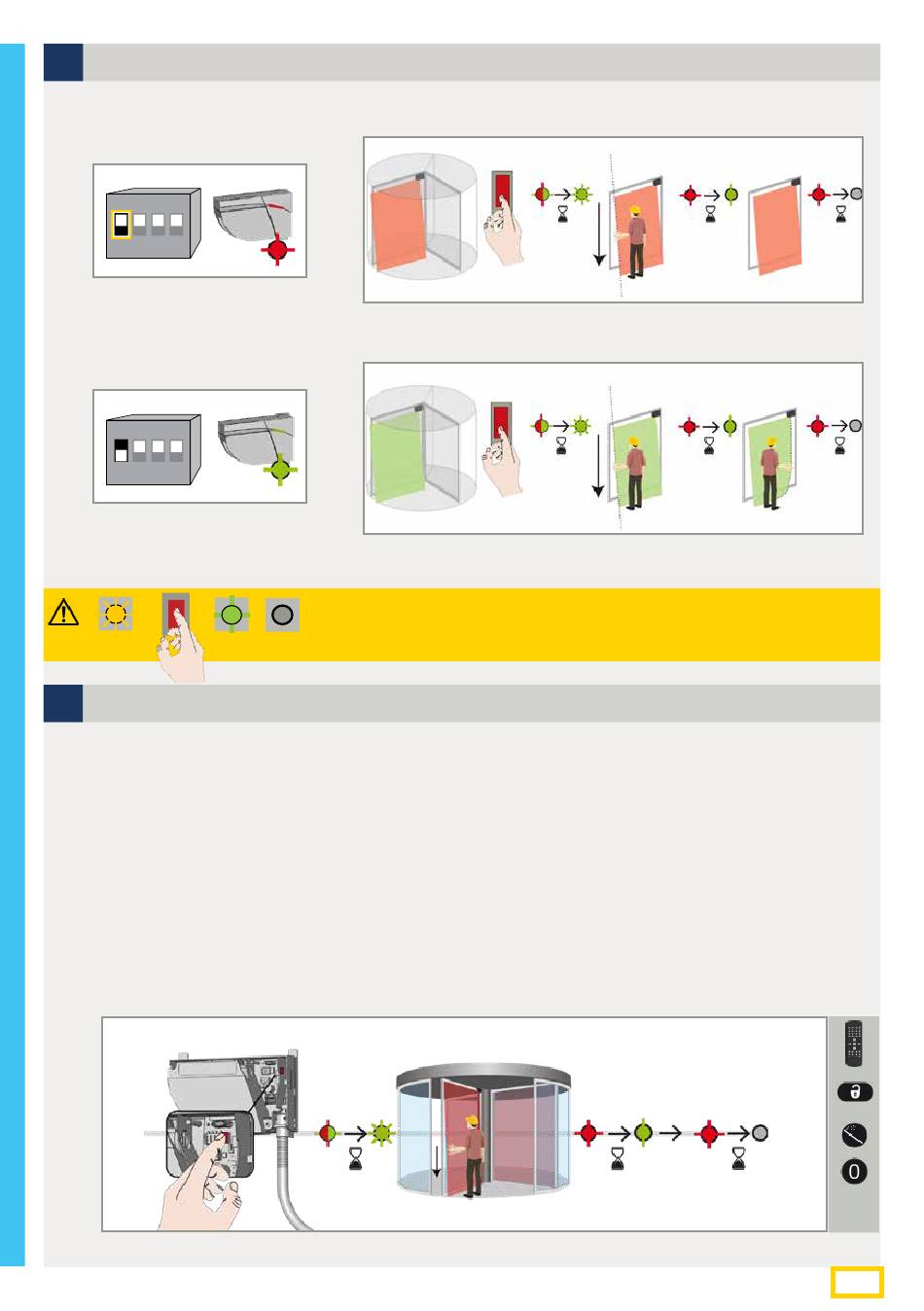

DIP-SCHALTER 1
Stellen Sie sicher, dass die Einstellung von DIP 1 korrekt ist.
Standarmodus
ON
ON
1 2 3 4
Ausgang von R1, rote LED
blinkt, wenn eine Erfassung
vorliegt. (Empfohlener Modus)
Vom Benutzer definierter Modus
OFF
ON
1 2 3 4
Ausgang von R2, grüne LED
blinkt, wenn eine Erkennung vorliegt.
ORANGE
> 3 Sek.
4
4
EINLERNEN
Stellen Sie vor dem Start eines Einlernens sicher, dass:
- Glasflächen in der Nähe der Tür abgedeckt sind
- zuerst die Türsteuerung eingestellt ist
- das Erfassungsfeld frei von Schneeansammlungen, starkem Regen, Schneefall, Nebel, oder anderen Objekten oder Personen ist
- der Laserfensterschutz abgenommen wurde.
1.
Um einen Einlernvorgang zu starten, drücken Sie kurz die Drucktaste. Die LED beginnt schnell rot-grün zu blinken.
2.
Warten Sie, bis der Sensor schnell grün blinkt. Stellen Sie sich vor die Tür und strecken Sie Ihren Arm aus. Bewegen Sie Ihren Arm
entlang der Schließkante langsam von oben nach unten, um die Grenze der Erfassungsbereiche zu ermitteln. Während die Breite des
Türflügels berechnet wird, blinkt die LED rot.
3.
• Standardmodus*: Die LED beginnt rot zu blinken, dann langsam grün, als nächstes rot. Während dieses Vorgangs muss nichts
unternommen werden. Stellen Sie sicher, dass Sie sich außerhalb des Erfassungsfelds befinden, und warten Sie, bis die LED aus ist
und das Einlernen abgeschlossen ist.
• Vom Benutzer definierter Modus: Die LED beginnt rot, und dann langsam grün zu blinken Jetzt bewegen Sie Ihre Hand, um
das gewünschte Erfassungsfeld zu definieren. Danach blinkt die LED rot.
1.
< 1 Sek.
* Der Standardmodus ist Standard mode.
8
Eine rechteckige Form kann im Erfassungsbereich während des
Lernprozesses von 30 Sekunden verfolgt werden.
Eine kundenspezifische Form kann im Erfassungsbereich während des
Lernprozesses von 30 Sekunden definiert werden.
Wenn ein DIP-Schalter geändert wurde, blinkt die LED orange. Betätigen Sie
X
den Drucktaster länger als 3 Sekunden um die Einstellung zu bestätigen.
GRÜN
OFF (AUS)
EINLERNPROZESS
2. FELDBREITE
30s
30s
3. EINLERNEN
WERKSEINSTELLUNG
