Satel INT-TSI Kurze Installationsanleitung Seite 2

2
CKM - Uhr.
DTM - Daten.
Z1, Z2 - Meldelinien.
RSA, RSB - Klemmen für künftige Anwendungen (RS-485).
Installation des im MASTER-Modus betriebenen Bedienteils

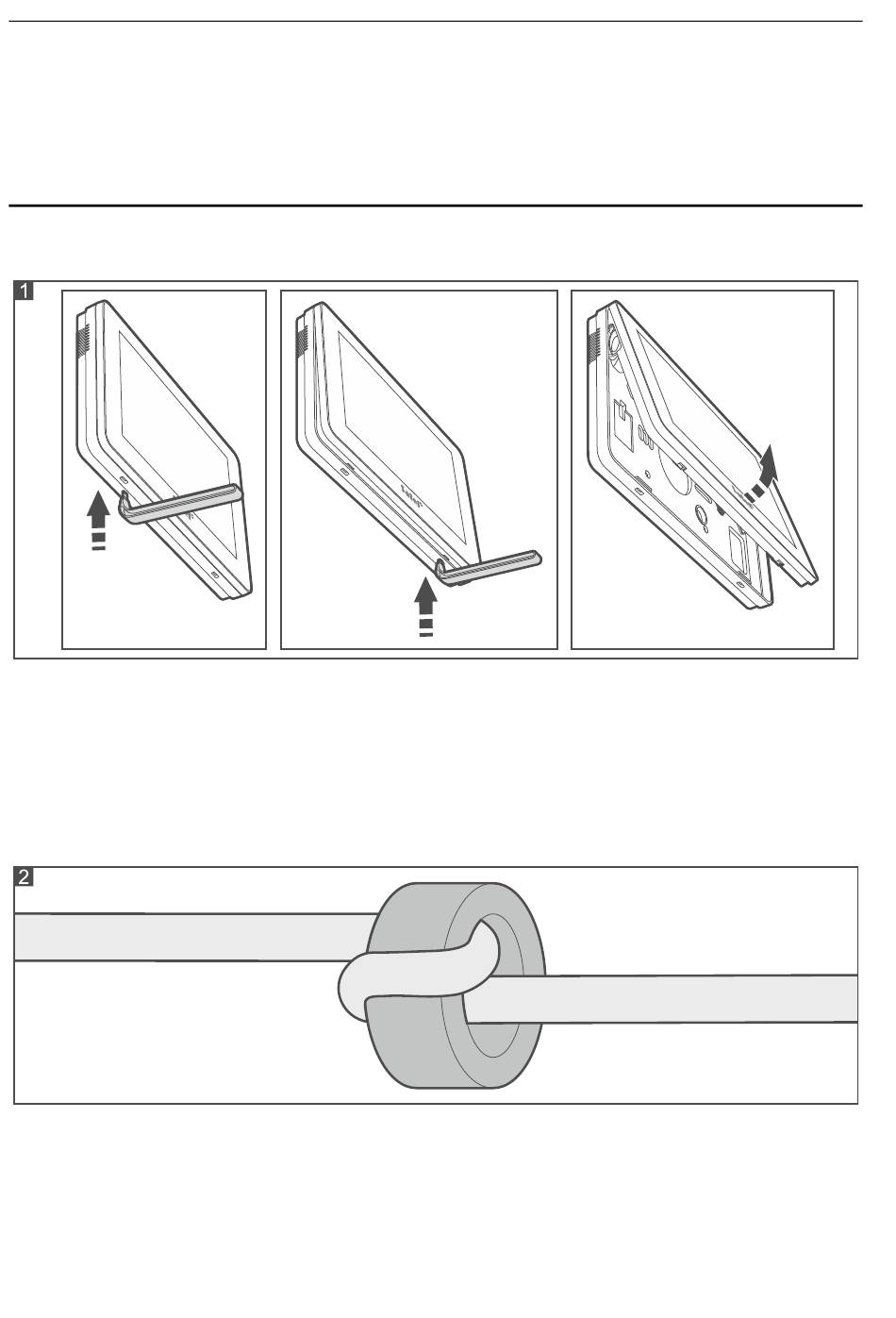

1. Öffnen Sie das Gehäuse des Bedienteils (Abb. 1). Das Werkzeug zur Öffnung des
Gehäuses wird mit dem Bedienteil mitgeliefert.
2. Halten Sie das Gehäuseunterteil an die Wand und markieren Sie die Position der
Montagelöcher.
3. Bohren Sie in der Wand Löcher für Montagedübel.
4. Montieren Sie eine Installationsdose in der Wand, wo Sie den Ferrit-Ring platzieren
werden. Er soll sich möglichst nah am Bedienteil befinden.
5. Wickeln Sie die Kabel auf den Ferrit-Ring auf (Abb. 2). Maximal drei Wicklungen für ein
Kabel.
6. Platzieren Sie den Ferrit-Ring in der Installationsdose.
7. Führen Sie die Kabel durch die Öffnung im Gehäuseunterteil.
8. Mit Dübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand. Die Dübel
sollen an die Montagefläche entsprechend angepasst werden (andere beim Beton oder
Ziegel, andere bei Gips usw.).
9. Schließen Sie an die Klemmen DTM, CKM und COM die Leitungen des Bedienteilbusses
der Alarmzentrale an (Abb. 3). Bei der Anwendung eines verdrillten Kabels beachten Sie,
