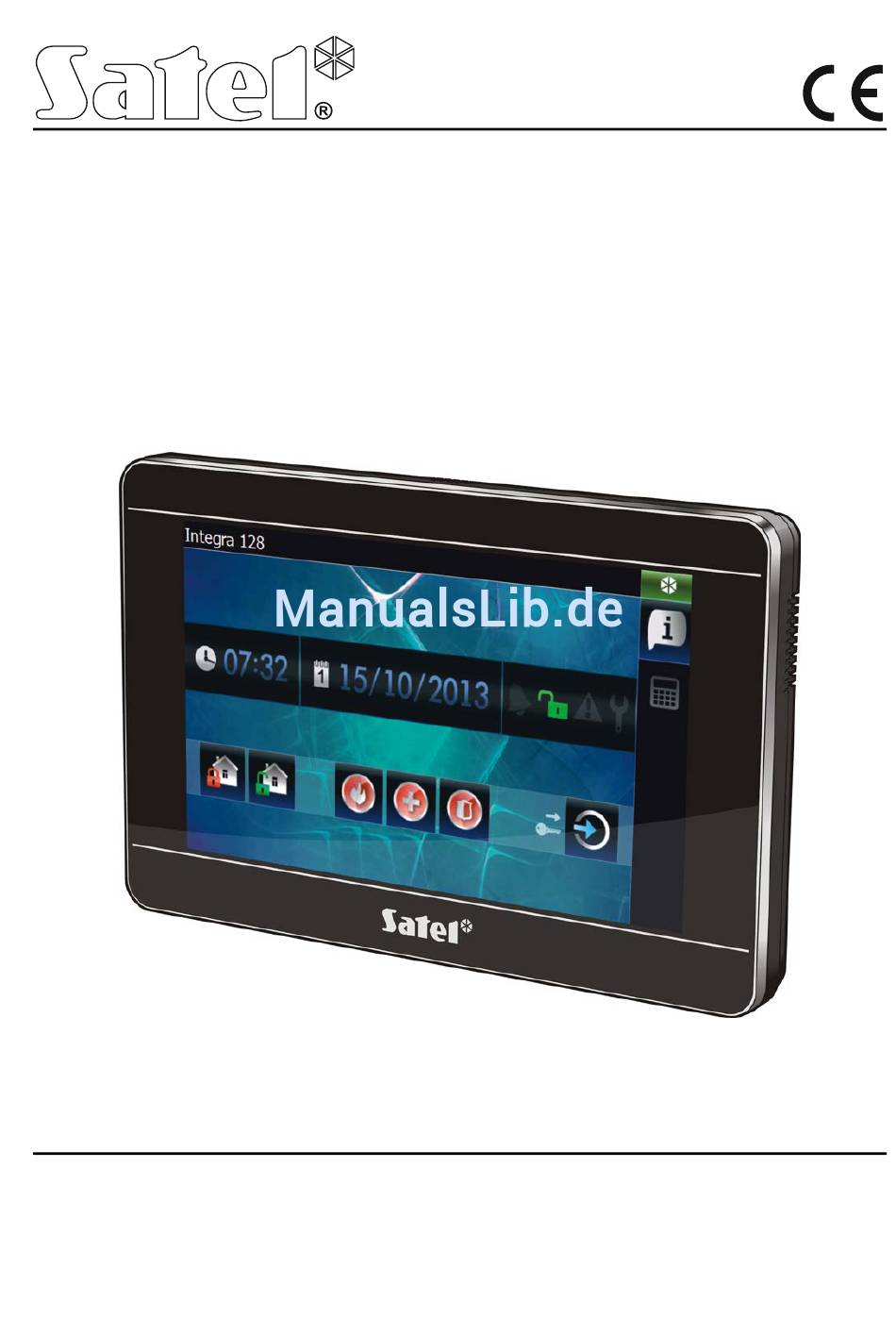

- Seite 1 11/13 Bedienteil INT-TSI Bedienungsanleitung Programmversion 1.00 SATEL sp. z o.o. • ul. Schuberta 79 • 80-172 Gdańsk • POLEN Tel. + 48 58 320 94 00 info@satel.pl www.satel.eu...
- Seite 2 In der Errichteranleitung finden Sie Hinweise, wie die radioelektrischen Störungen minimalisiert werden können. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer Website http://www.satel.eu zu finden.
- Seite 3 Ihnen viel Zufriedenheit mit Ihrer Wahl und versichern Ihnen, dass wir stets bereit sind, mit fachlicher Hilfe und Information über unsere Erzeugnisse aufzuwarten. Die Firma SATEL ist der Hersteller von zahlreichen Einrichtungen, die in Alarmsystemen einsetzbar sind. Detaillierte Informationen über unsere Angebote können Sie auf unserer Webseite www.satel.eu oder bei den Fachhändlern, die unsere Produkte anbieten, einholen.
- Seite 4 INT-TSI SATEL 2. Autorisation / Anmelden Bei der Verwendung des Bedienteils ist die Autorisation / Anmelden des Benutzers mittels eines Kennwortes notwendig. Nach der Eingabe des Kennwortes tippen Sie auf die Taste Werksseitig sind in der Zentrale folgende Kennwörter eingestellt:...
- Seite 5 SATEL INT-TSI Informationsleiste. Statusanzeige. Registerkartenleiste. Registerkarte. 3.1 Informationsleiste Errichter kann Benutzeroberfläche konfigurieren, dass Informationsleiste nicht angezeigt wird. In der Informationsleiste kann Folgendes angezeigt werden: • Typ der Alarmzentrale; • ein vom Errichter eingegebener Text; • Datum; • Zeit; • Meldungen über das Auftreten bestimmter Ereignisse (z.B. Scharf- und Unscharfschalten, Countdown zur automatischen Scharfschaltung, Countdown zur Eingangs- oder Ausgangszeit, Alarm usw.).
- Seite 6 INT-TSI SATEL Fenster schließen 3.2.1 Fenster „Einstellungen“ In dem Fenster wird eine Liste der Funktionen angezeigt, die die Konfiguration einiger Betriebsparameter des Bedienteils ermöglichen oder Informationen zum Bedienteil beschaffen. Lautstärke Die Lautstärke des Bedienteils kann je nach dem Typ erzeugter Töne verschieden sein.
- Seite 7 SATEL INT-TSI Hintergrundbeleuchtung Die Beleuchtung des Bildschirms ist einstellbar. Je nach der Tageszeit kann es anders sein. Die Lichtstärke ist mit dem Lauffeld einzustellen. Für den Nachtmodus schalten Sie entsprechende Option ein, und bestimmen Sie die Zeitdauer des Nachtmodus. Bildschirmschoner Einschalten des Bildschirmschoners nach der Zeit –...
- Seite 8 INT-TSI SATEL Photo Frame – Diashow. Mit der Taste können Sie bestimmen, wie schnell die Dias gewechselt werden. Die anzuzeigenden Fotos müssen zuerst vom Errichter auf der microSD-Karte gespeichert werden. Netzeinstellungen feste IP – nach der Einschaltung der Option muss man die Netzparameter einstellen.
- Seite 9 SATEL INT-TSI 3.4 Registerkarte In der Registerkarte werden sog. Widgets angezeigt. Sie führen verschiedene Funktionen aus. Unten wurden alle Typen von Widgets beschrieben, die der Errichter zur Registerkarte hinzufügen kann. 3.4.1 Analoguhr Zeigt die Zeit an. 3.4.2 Datum / Zeit Der Errichter bestimmt, welche Informationen dargestellt werden (Datum, Zeit, Nummer des Tages im laufenden Jahr, Nummer der Woche im laufenden Jahr).
- Seite 10 INT-TSI SATEL Servicemodus ist aktiviert Hat der Errichter die Option G 2 (INTEGRA) / G 3 (INTEGRA Plus) RADE RADE eingeschaltet: − dann wird die Information zu den Alarmen erst nach dem Anmelden angezeigt; − dann informiert das Icon , dass im System eine Störung aufgetreten ist, gesperrte Linien gibt oder ein Alarm war.
- Seite 11 über ein LCD-Bedienteil mit dem Textmenü. In den Parametrierungs- und Benutzeranleitungen der Alarmzentrale wurde beschrieben, wie solch ein Bedienteil verwendet werden soll (die Anleitungen finden Sie auf unserer Webseite www.satel.eu). 3.4.11 Liste der Störungen Es werden laufende Störungen angezeigt. Der Errichter kann die Zentrale so konfigurieren, dass die Störungen bis zur Löschung vom Benutzer angezeigt werden.
- Seite 12 INT-TSI SATEL 3.4.12 Liste der Meldelinien Es wird die Liste der Meldelinien und ihr Zustand angezeigt. Icon Linienzustand normal verletzt Störung – lange Verletzung Störung – keine Verletzung zeitweilig gesperrt dauerhaft gesperrt Sabotagealarm Alarm Sabotagealarm-Speicher Alarmspeicher Sabotage Abdeckung Abdeckung-Speicher Bei den Widgets, die die Liste der Meldelinien, Ausgänge oder Bereiche darstellen,...
- Seite 13 SATEL INT-TSI Sperren / Entsperren der Linie 1. Finden Sie auf der Liste die Linie, die gesperrt / entsperrt werden soll. 2. Tippen Sie auf die Linie, um sie auszuwählen. 3. Tippen Sie auf die Taste . Neben dem Icon, das den laufenden Zustand darstellt, wird das Icon mit dem Zustand angezeigt, auf den gewechselt werden kann (z.B.
- Seite 14 INT-TSI SATEL Icon Ausgangszustand Ausgeschaltet Eingeschaltet [bezieht sich nicht auf die Rollladenausgänge] Ausgang vom Typ R eingeschaltet OLLLADEN HOCH Ausgang vom Typ R eingeschaltet OLLLADEN UNTEN Steuerung der Ausgänge Folgende Ausgangstypen können gesteuert werden: M ONOSTABILER ONTAKT und Rollladenausgänge. ISTABILER...
- Seite 15 SATEL INT-TSI Countdown zur Ausgangszeit – es ist mehr als 10 Sekunden geblieben Countdown zur Ausgangszeit – es ist weniger als 10 Sekunden geblieben scharf – Scharfschaltmodus: „externscharf“ scharf – Scharfschaltmodus: „externscharf + Sperrungen“ scharf – Scharfschaltmodus: „ohne interne“ scharf – Scharfschaltmodus: „ohne interne und ohne Eingangszeit“...
- Seite 16 INT-TSI SATEL 3.4.15 Liste der Ereignisse Im Fenster werden die von der Zentrale aus heruntergeladenen und auf der Speicherkarte im Bedienteil gespeicherten Ereignisse angezeigt. Nach dem Doppeltippen auf das gewünschte Ereignis werden detaillierte Informationen zum Ereignis angezeigt. Selbst nach dem Anmelden mit dem Servicekennwort wird Folgendes angezeigt: −...
- Seite 17 SATEL INT-TSI antippen, um anzumelden. Der Errichter definiert: − welche Bereiche scharf geschaltet werden können; − ob ein Alarm über das Bedienteil ausgelöst werden kann; − ob ein lauter oder stiller Überfallalarm ausgelöst wird. 4.2 Nach der Anmeldung verfügbare Schablone Zeit.
- Seite 18 INT-TSI SATEL Systemstatus (siehe: S. 7). Tastaturfeld. Registerkarte, die u. a. das Widget mit der Liste von Bereichen enthält. Registerkarte, die das Widget mit der Liste von Störungen enthält. Registerkarte, die u. a. das Widget mit der Liste von Ereignissen enthält.
-
Seite 19: Akustische Signalisierung
SATEL INT-TSI 4.2.2 Registerkarte mit der Liste der Ereignisse Anzeige von Alarmen aus dem Ereignisspeicher. Anzeige von Ereignissen vom Typ: Scharf- / Unscharfschalten und Alarmlöschen. Anzeige von Störungen aus dem Ereignisspeicher. Anzeige von Ereignissen vom Typ: Sperren / Entsperren der Meldelinie. - Seite 20 INT-TSI SATEL – Einschaltung der GONG-Signalisierung im Bedienteil mit Hilfe der Taste – Beendigung der Funktion und Verlassen des Benutzermenüs nach Bestätigung der eingeführten Daten. 1 langer Ton signalisiert: – verletzte/gesperrte Linien beim Scharfschalten; – Beschädigung des Erschütterungsmelders (Linie mit dem Reaktionstyp 10. 24 wurde nicht beim Test der Erschütterungsmelder verletzt.
