② Nehmen Sie die Klemmenleiste heraus.
Drücken
② Entfernen Sie die Dichtung und führen Sie das Kabel durch die Kabelverschraubung.
5.5.2 Anschluss der Kommunikationskabel für Stromzähler und BMS
Die Kommunikation zwischen Stromzähler/BMS und Wechselrichter
erfolgt über ein RJ45-Schnittstellenkabel. Das Kommunikationskabel des
ANMERKUNG
Stromzählers ist 10 m, und das Kabel des BMS ist 3 m lang.
① Fädeln Sie den RJ45-Stecker der entsprechenden Länge durch die Überwurfmutter und
stecken Sie ihn in die offene Seite der Gummidichtung.

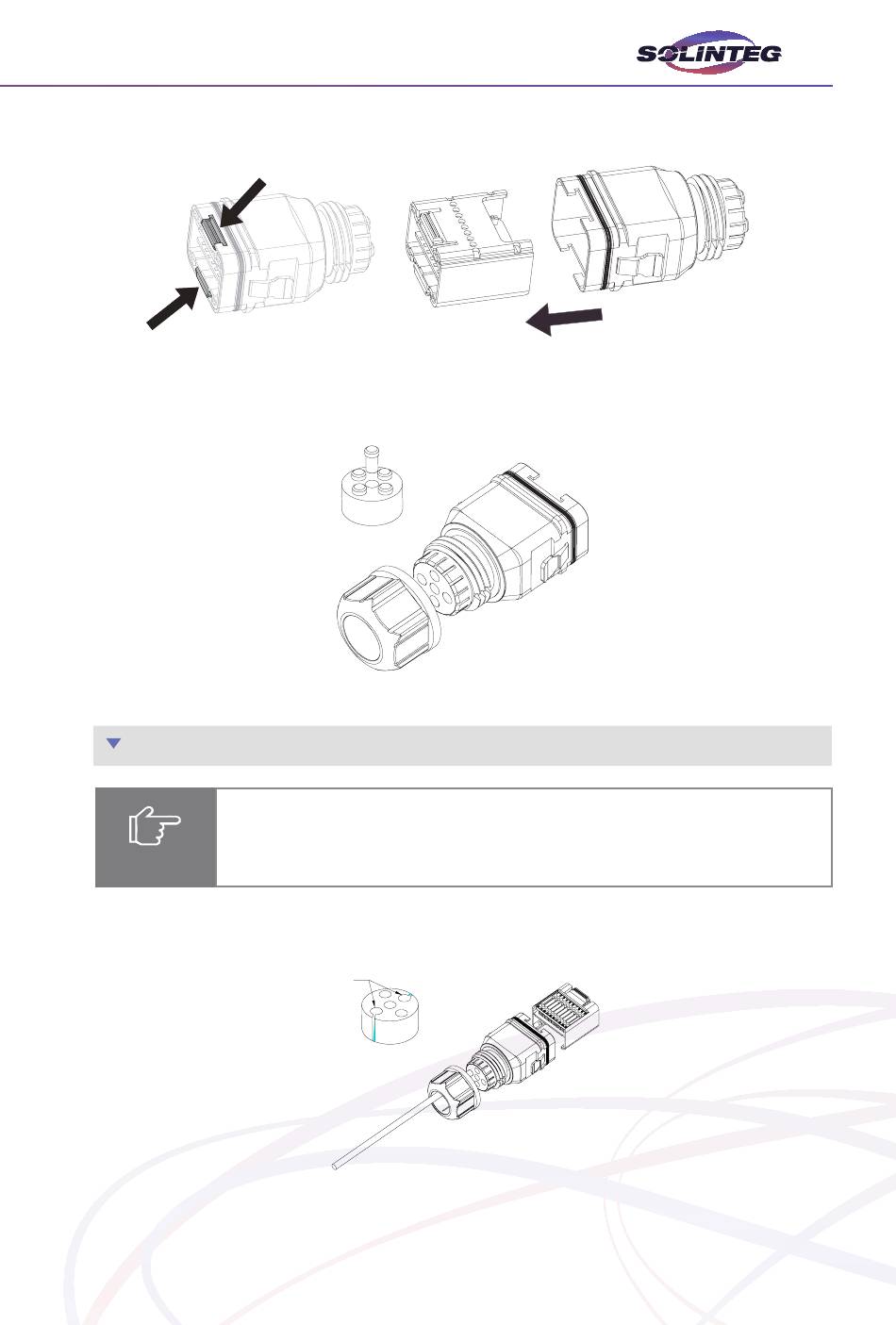

Abbildung 5-14
Abbildung 5-15
Offene Seite
Abbildung 5-16
