Installation
E

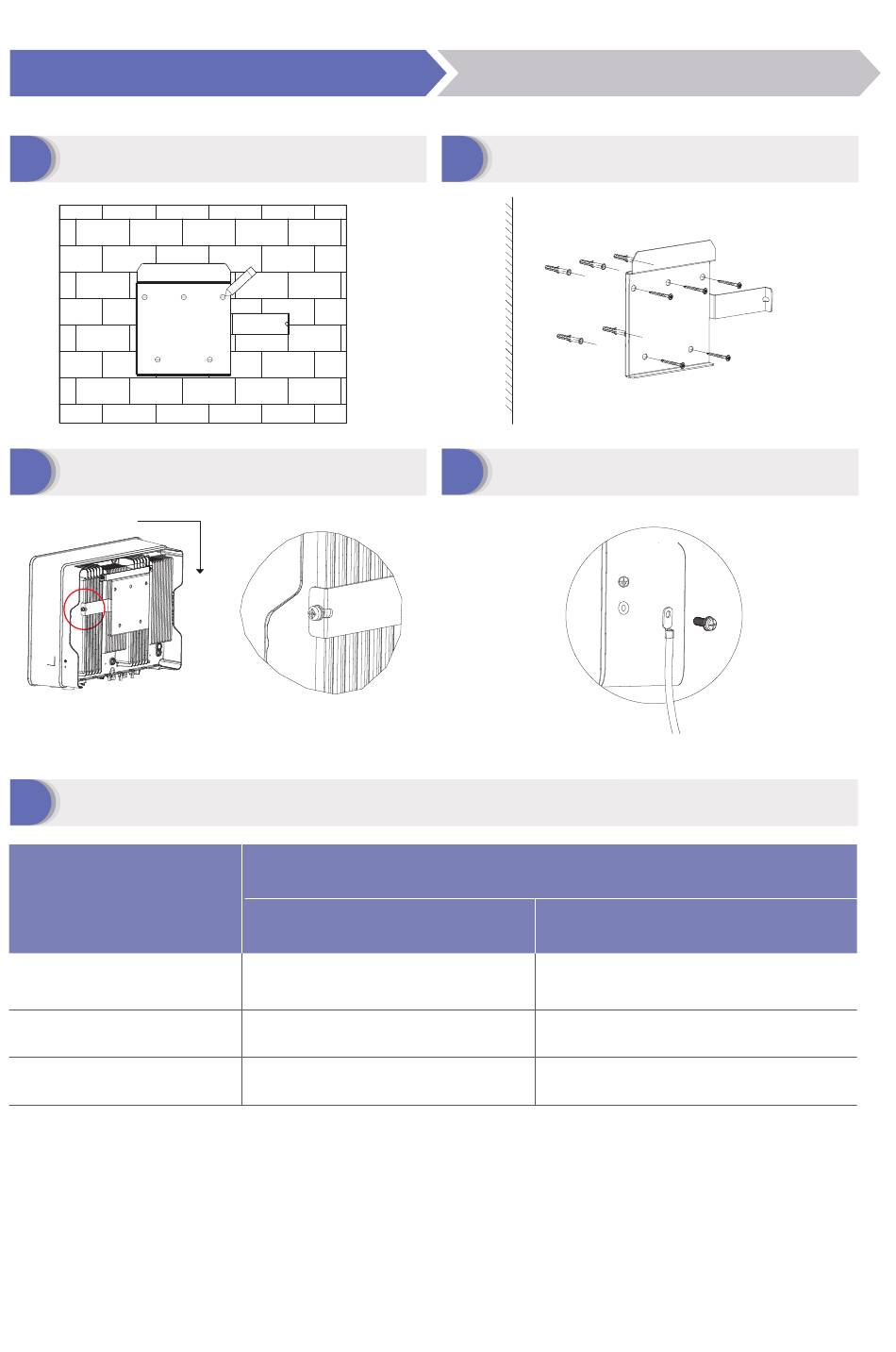

Position markieren und Löcher bohren
G
Wechselrichter montieren
2 Elektrischer Anschluss
A
Anforderungen an das Kabel
Kabelarten
Wechselstromkabel
PV-Kabel
Akku-Stromkabel
Wechselstromkabel: Auf der Netzseite kommt ein fünfadriges Kabel (L1, L2, L3, N und PE) zum
Einsatz. Auf der Back-up-Seite wird ein vieradriges Kabel (L1, L2, L3, N) verwendet.
Wechselstromanschluss: Bitte unterscheiden Sie zwischen dem Netz- und dem Back-up-
Anschluss. Der Netzanschluss ist rot und der Back-up-Anschluss ist schwarz.
Akku-Stromkabel: Wenn der Drahtquerschnitt des Akku-Kabels zu gering ist, was zu einem
schlechten Kontakt zwischen der Klemme und dem Kabel führen kann, verwenden Sie bitte das in
der obigen Tabelle angegebene Kabel oder wenden Sie sich an Solinteg, um Klemmen mit anderen
Spezifikationen zu erwerben.
Teil 1
Außendurchmesser
13,0–18,0 mm
5,9–8,8 mm
5,0–8,0 mm
F
Wandhalterung befestigen
H
Erdungsklemme anschließen
Anforderungen an das Kabel
Teil 2
Elektrischer Anschluss
Drahtquerschnitt
2,5–10,0 mm²
2,5–4,0 mm²
10 mm²
