Benutzerhandbuch
Serie MHT-4~20K

4.2 Montage des Wechselrichters

4.2.1 Montage der Wandhalterung

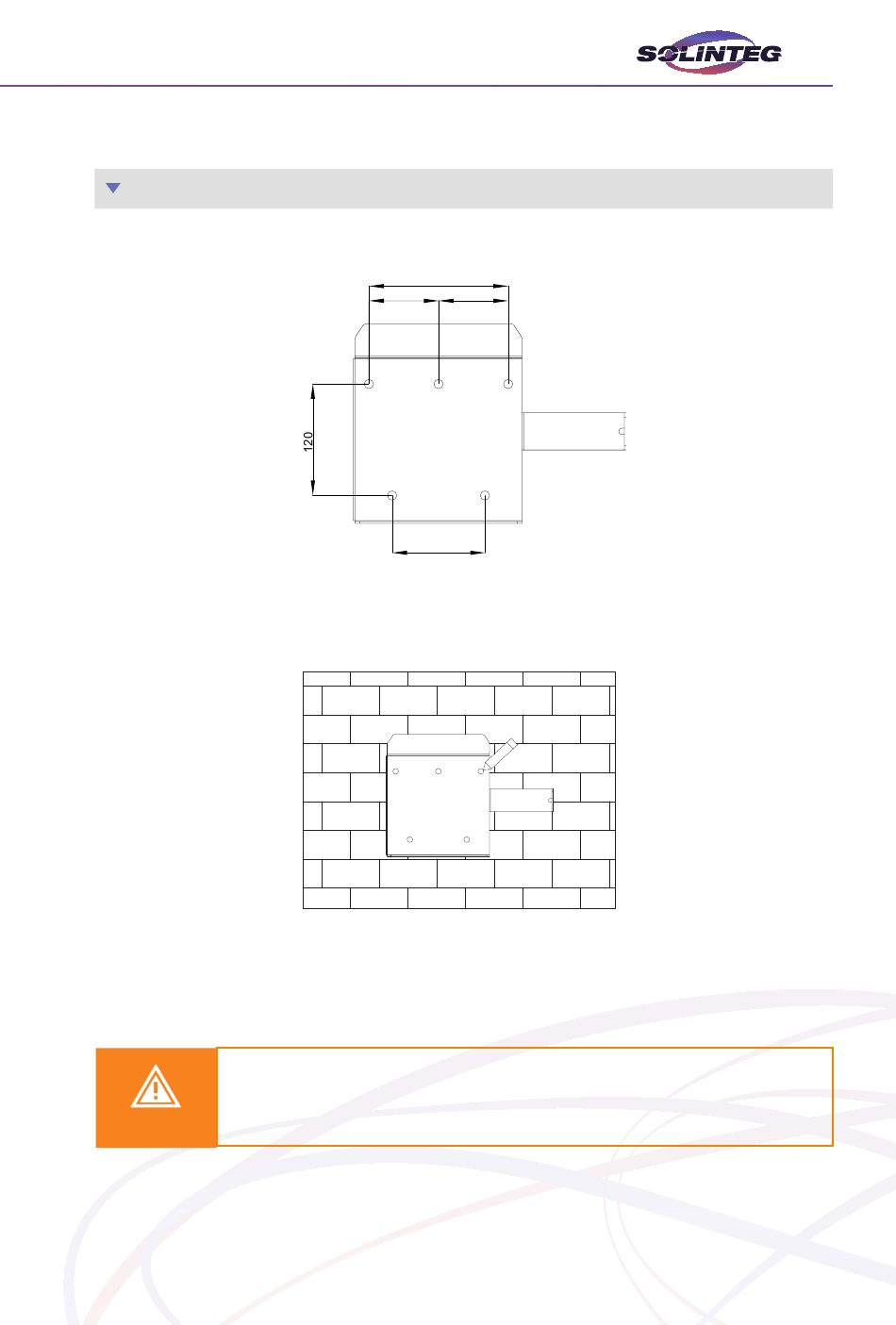

Abmessungen der Wandhalterung (mm)
① Verwenden Sie die Wandhalterung als Schablone, um die Position der 5 Bohrungen an der
Wand zu markieren.
Abbildung 4-5 Markierung der Bohrungspositionen mit Wandhalterung
② Bohren Sie mit einer Elektrobohrmaschine und einem 10-mm-Bohrer fünf 80 mm tiefe
Löcher in die Wand.
Vergewissern Sie sich vor dem Bohren, dass keine Wasser- oder Strom-
leitungen in der Wand verlegt sind.
WARNUNG
③ Stecken Sie die Spreizdübel in die Bohrungen und ziehen Sie sie fest, dann befestigen Sie
die Halterung mittels Kreuzschraubendreher und Spreizschrauben an der Wand.
150
75
100
Abbildung 4-4 Abmessungen der Wandhalterung
75
23
