Benutzerhandbuch
Serie MHT-4~20K
Das Wechselstrom-Schütz sollte zwischen dem Wechselrichter und
den Lasten installiert werden. Schließen Sie die Last nicht direkt an den
DO-Anschluss an.
Das Schütz wird nicht von Solinteg geliefert. Schließen Sie die Last direkt
an den DO-Anschluss des Wechselrichters an, wenn die Last mit einem
DI-Anschluss ausgestattet ist.
ANMERKUNG
Wenn die gesteuerte Last an ONGRID angeschlossen ist, muss auch die
Schützspule an ONGRID angeschlossen sein. Wenn die gesteuerte Last
an BACKUP angeschlossen ist, muss auch die Schützspule an BACKUP
angeschlossen sein.
Generatorsteuerung
Wechselrichter-Multifunktionsrelais
Wenn das „GEN-Signal" aktiv ist, schaltet der offene Kontakt (GS) ein (kein Spannungsaus-
gang).

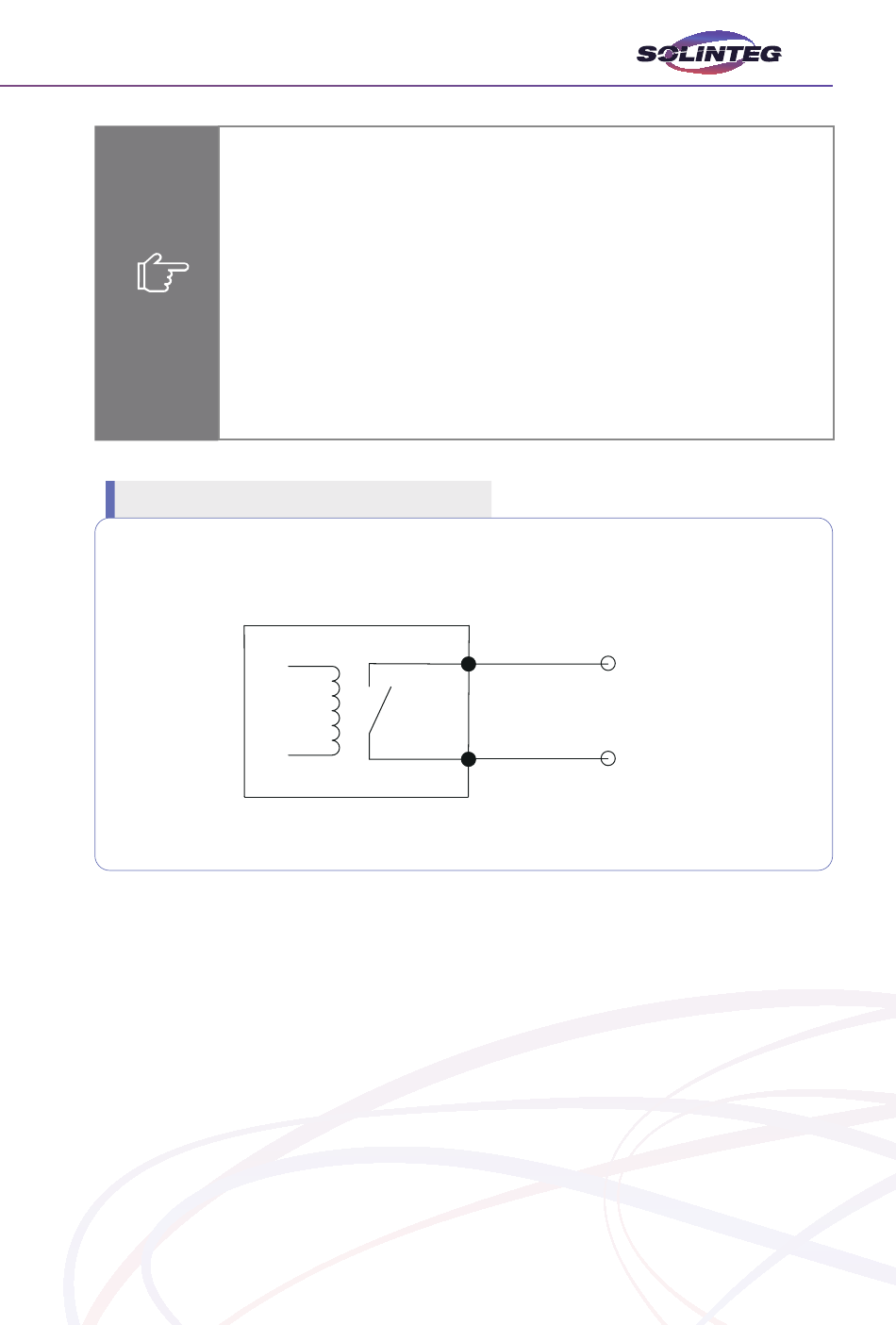

Abbildung 5-26 Anschlussschema Generatorsteuerung
G
NO(1 )
Startsignal für
Dieselgenerator
S
CO M(2)
43
