5.6.1 Anforderungen an die PV-Seite

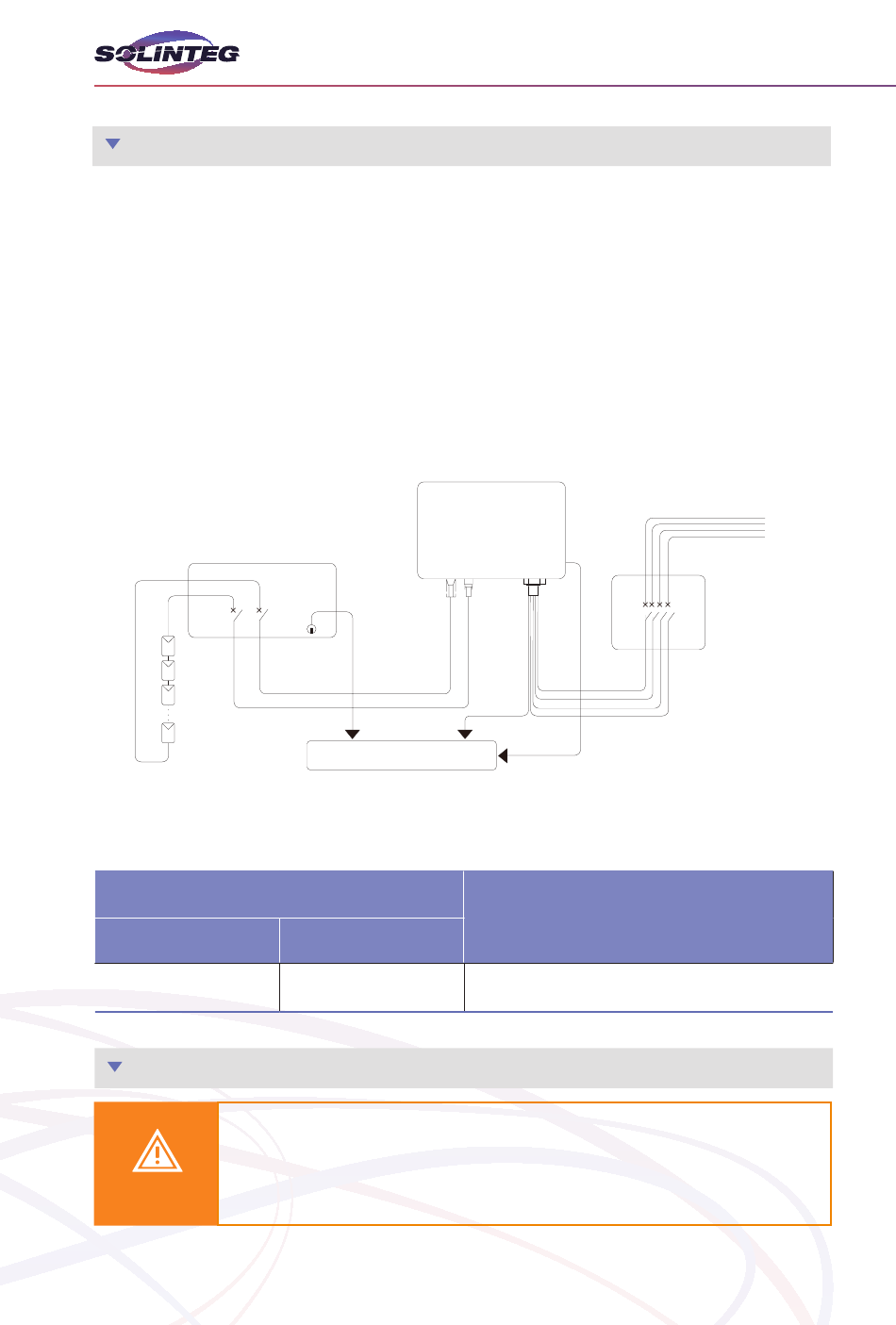

Systemaufbau von Geräten mit externem Gleichstrom-Schalter
① Örtliche Normen oder Vorschriften können vorsehen, dass PV-Anlagen mit einem exter-
nen Gleichstrom-Schalter auf der Gleichstromseite ausgestattet sein müssen. Der Gleich-
strom-Schalter muss in der Lage sein, die Leerlaufspannung des PV-Felds zuzüglich einer
Sicherheitsreserve von 20 % sicher zu trennen. Installieren Sie an jedem PV-String einen
Gleichstrom-Schalter, um die Gleichstromseite des Wechselrichters zu isolieren.
② Der Gleichstrom-Schalter muss für den australischen und neuseeländischen Markt nach
AS 60947.3:2018 und AS/NZS IEC 60947.1:2020 zertifiziert sein. Der maximale Strom, für den
der Gleichstrom-Schalter des Wechselrichters MHT-4~20K ausgelegt ist, muss mindestens
40 A betragen. Wir empfehlen den folgenden elektrischen Anschluss.
Gleichstrom-Schalter
Auswahl eines geeigneten Photovoltaikkabels
Anforderungen an das Kabel
Außendurchmesser
5,9–8,8 mm
5.6.2 Zusammenbau des PV-Steckverbinders
WARNUNG
46
Zur Erdungselektrode
Abbildung 5-29
Leiterquerschnitt
4 mm²
Vergewissern Sie sich vor dem Zusammenbau des Gleichstrom-Steck-
verbinders, dass die Kabelpolarität stimmt.
Wechselrichter
Gleichstrom-
Wechselstrom-
Eingang
Ausgang
- -
+ +
L3
PE
L2
L1
PE
Länge der Kabelabisolierung
Benutzerhandbuch
Serie MHT-4~20K
Stromnetz
Wechselstrom-
Leitungsschutzschalter
N
7 mm
