3.2 Produkteinführung
Die Wechselrichter der Serie MHT-4~20K von Solinteg sind auch als Hybrid-Wechselrichter
oder Speicherwechselrichter bekannt. Sie werden hauptsächlich zur Kombination von PV-
Feld, Lithium-Akku, Lasten und Stromnetz verwendet, um ein intelligentes Energiemanage-
ment und eine ebensolche Energieverteilung umzusetzen.
3.2.1 Modelle
Die Hybrid-Wechselrichter der Serie MHT-4~20K umfassen 10 Modelle, die nachfolgend auf-
geführt sind:
MHT-4K-25, MHT-5K-25, MHT-6K-25, MHT-8K-25, MHT-10K-25, MHT-12K-25, MHT-
10K-40, MHT-12K-40, MHT-15K-40, MHT-20K-40.
3.2.2 Aussehen
Die Anschlussklemmen befinden sich an der Unterseite des Wechselrichters, wie in der Tabel-
le unten dargestellt.
Nummer
1
Anzeige und LED-Feld
2
Hängevorrichtung
3
Gleichstrom-Schalter
4
Gleichstrom-Eingangsklemme
5
Akku-Eingangsklemme
6
COM1-Anschluss
7
COM2-Anschluss
8
Netz-Ausgangsklemme
9
Ersatzstrom-Ausgangsklemme
10
2
3
4
5

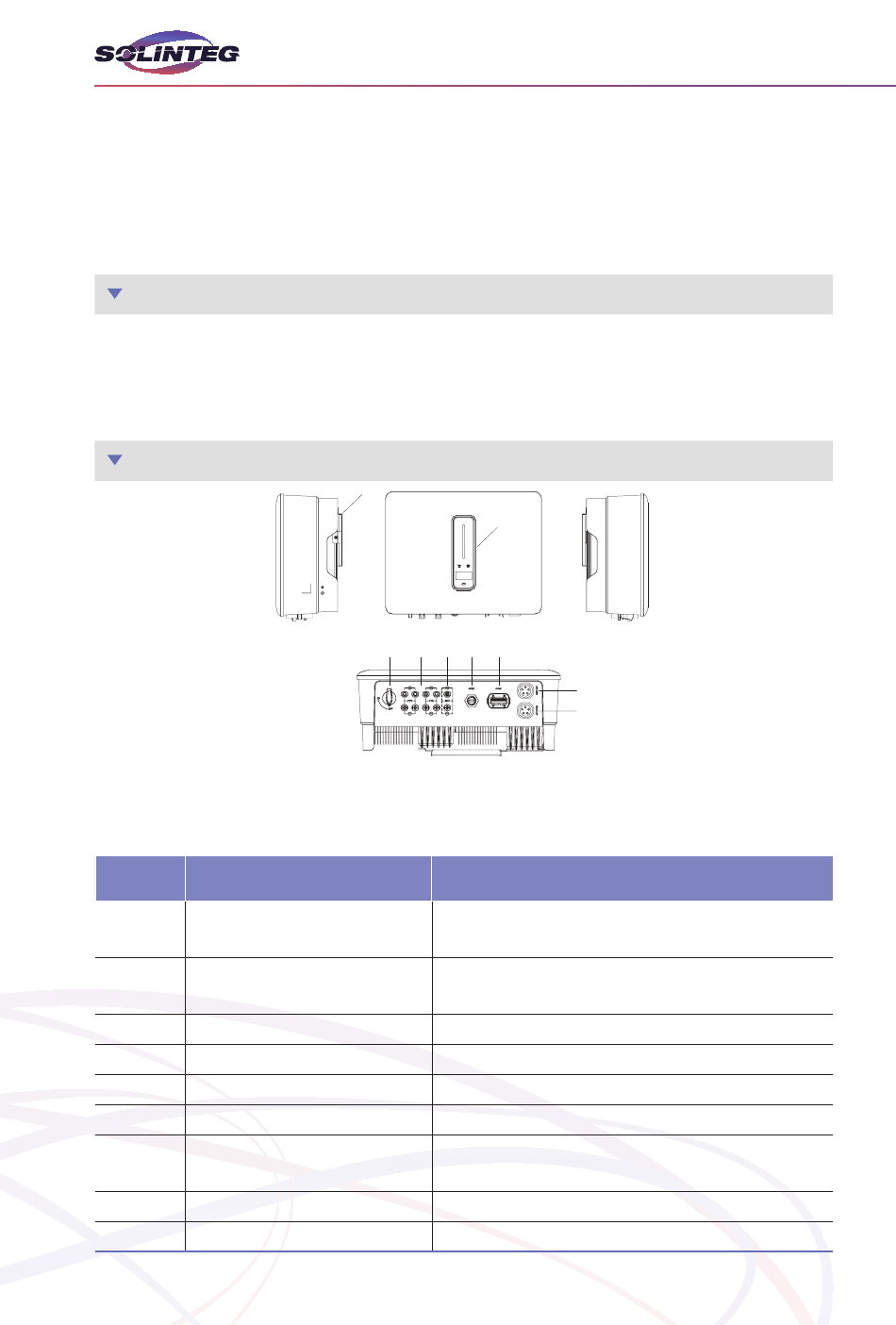

Abbildung 3-3 Aussehen des Wechselrichters
Klemme
Anzeige der Betriebsinformationen und der
Betriebszustände des Wechselrichters.
Dient zum Aufhängen des Wechselrichters an der
Wandhalterung.
Dient zum sicheren Trennen des Gleichstromkreises.
PV-Steckverbinder
Akku-Steckverbinder
WLAN/LAN/4G-Modul-Steckverbinder
Multifunktions-Steckverbinder (Stromzähler/BMS/RS485/
DRED)
Für Anschluss des Stromnetz-Ausgangskabels
Für Anschluss des Ersatzstrom-Ausgangskabels
Benutzerhandbuch
1
6
7
8
9
Anmerkung
Serie MHT-4~20K
