5.4 Stromzähler- und Stromwandleranschluss
Der Stromwandler wird in der Regel auf dem L-Leiter zwischen den Hausverbrauchern und
dem Stromnetz installiert.
Das Messgerät (der Stromzähler) kann im Wechselstrom-Schaltschrank oder an anderen
Stellen installiert werden, die von Kindern nicht berührt werden können. Das Stromwandler-
kabel von Solinteg hat eine feste Länge von 2 m und kann nicht verlängert werden.
Die Stromwandler sind bereits an den Solinteg-Stromzähler angeschlossen, wenn Sie es er-
halten, und Sie müssen nur den Schaltplan im Stromzähler befolgen, um die Stromwandler
anzuschließen.
COM2
HINWEIS
ANMERKUNG
34
Zum Solin-
teg-Stromzähler

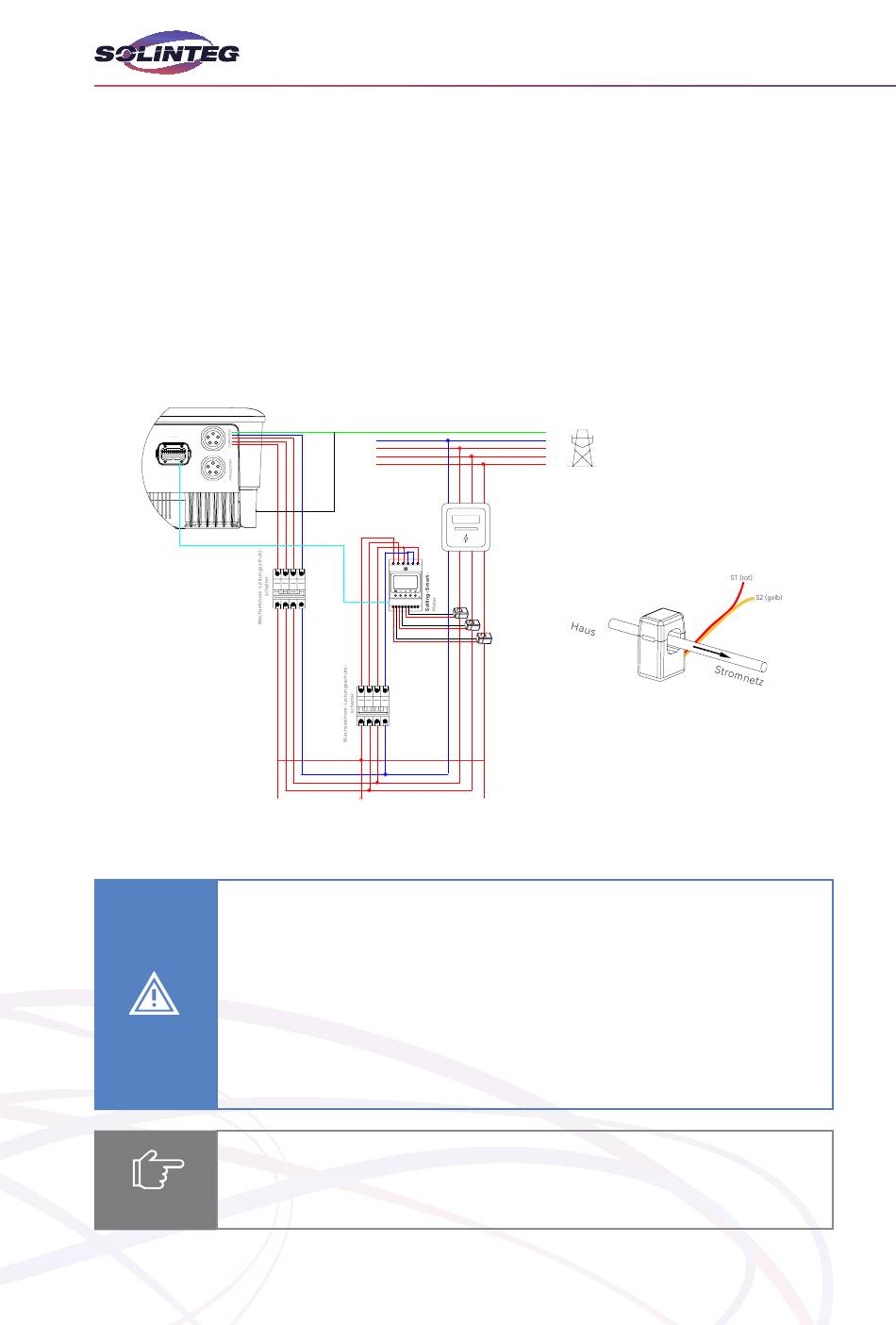

Abbildung 5-11
Die Stromwandler-Installationsrichtung sollte streng nach den Anwei-
sungen im Benutzerhandbuch erfolgen, da der Wechselrichter sonst
möglicherweise nicht ordnungsgemäß funktioniert.
Der Stromwandler muss dem Anschluss im Stromzähler entsprechen,
und die Verbindung zwischen Stromwandler und Stromzähler muss zu-
verlässig sein, da sonst die Messgenauigkeit des Stromwandlers beein-
trächtigt werden kann.
Bitte wählen Sie eine passende Stromwandlergröße entsprechend Ihren
Bedürfnissen.
PE
N
L3
L2
L1
ÖFFENTLICHES
STROMNETZ
00245 6
ZÄHLER DES STROM-
VERSORGERS FÜR
ABRECHNUNGSZWECKE
CT-3
CT-2
CT-1
Die Richtung des Pfeils stimmt
mit der Richtung des Pfeils im
Stromwandler überein.
Benutzerhandbuch
Serie MHT-4~20K
